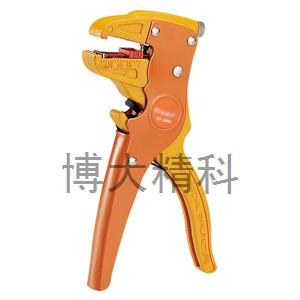

CP-080E鴨嘴型單排線自動剝線鉗(0.2~6.0
駁線鉗又稱壓線鉗，是用來壓制水晶頭的一種工具。常見的電話線接頭和網線接頭都是用駁線鉗壓制而成的。
關于雙絞線的色標和排列方法是有統一的國際標準嚴格規定的，現在常用的是TIA/EIA568B。在打線時應使用如下的順序：(TIA/EIA568B)
1->橙白 2->橙 3->綠白 4->藍 5->藍白 6->綠 7->棕白 8->棕
而且，使用電纜兩頭一對一的連接方式，會使一組信號（負電壓信號）通過不絞合在一起的兩根芯線傳輸，造成極大的近端串?dāng)_（NEXT-> Near-end-crosstalk）所以應按照國際標準打線！！局域網就是將單獨的微機或終端，利用通信線路相互連接起來，遵循一定的協議，進行信息交換，實現資源共享。其中，通信線路，即傳輸介質常用的有：雙絞線、同軸電纜、光纖等。從性價比和可維護性出發，大多數局域網使用非屏蔽雙絞線(UTP—Unshielded Twisted Pair)作為布線的傳輸介質來組網。
網線由一定距離長的雙絞線與RJ45頭組成。雙絞線由8根不同顏色的線分成4對絞合在一起，成隊扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響，雙絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP）。在EIA/TIA-568A標準中，將雙絞線按電氣特性區分有：三類、四類、五類線。網絡中最常用的是三類線和五類線，目前已有六類以上線。第三類雙絞線在LAN中常用作為10Mbps以太網的數據與話音傳輸，符合IEEE802.3 10Base-T的標準。第五類雙絞線目前占有最大的LAN市場，最高速率可達100Mbps，符合IEEE802.3 100Base-T的標準。做好的網線要將RJ45水晶頭接入網卡或HUB等網絡設備的RJ45插座內。相應地RJ45插頭座也區分為三類或五類電氣特性。RJ45水晶頭由金屬片和塑料構成，特別需要注意的是引腳序號,當金屬片面對我們的時候從左至右引腳序號是1-8, 這序號做網絡聯線時非常重要，不能搞錯。雙絞線的最大傳輸距離為100米。
EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。
標準568A：綠白--1，綠--2，橙白--3，藍--4，藍白--5，橙--6，棕白--7，棕--8
標準568B：橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8。
在整個網絡布線中應用一種布線方式，但兩端都有RJ-45 plug 的網絡聯線無論是采用端接方式A，還是端接方式B，在網絡中都是通用的。雙絞線的順序與RJ45頭的引腳序號--對應。10M以太網的網線使用1，2，3，6編號的芯線傳遞數據，100M以太網的網線使用4，5，7，8編號的芯線傳遞數據。為何現在都采用4對(8芯線)的雙絞線呢？這主要是為適應更多的使用范圍，在不變換基礎設施的前提下，就可滿足各式各樣的用戶設備的接線要求。例如,我們可同時用其中一對絞線來實現語音通訊。
100BASE-T4 RJ-45對雙絞線的規定如下：
1．2用于發送，3、6用于接收，4、5，7、8是雙向線。
1．2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞。
下面介紹幾種應用環境下雙絞線的制作方法。
MDI表示此口是級連口，而MDI-X時表示此口是普通口。
1) PC等網絡設備連接到HUB 時， 用的網線為直通線, 雙絞線的兩頭連線要一一對應，此時，HUB為MDI-X口，PC為MDI口。10Mbps網線只要雙絞線兩端一一對應即可，不必考慮不同顏色的線的排序，而如果使用100M速率相連的話，則必須嚴格按照EIA/TIA 568A或568B布線標準制作。
2)在進行間HUB級連時，應把級連口控制開關放在MDI（Uplink）上，同時用直通線相連。如果HUB沒有專用級連口，或者無法使用級連口，必須使用MDI-X 口級連，這時，我們可用交叉線來達到目的，這里的交叉線, 即是在做網線時，用一端RJ-45 plug 的1腳接到另一端RJ-45 plug 的3腳；再用一端RJ-45 plug 的2腳接到另一端RJ-45 plug 的6腳。可按如下色譜制作：A端：橙白，橙，綠白，藍，藍白，綠，棕白，棕 B端：綠白，綠，橙白，藍，藍白，橙，棕白，棕。
同時，我們也應該知道，級連HUB間的網線長度不應超過100米， HUB的級連不應超過4級。因交叉線較少用到，故應做特別標記，以免日后誤作直通線用，造成線路故障。另外交叉網線也可用在兩臺微機直連。
最后須對線路進行通斷測試, 用RJ-45測線儀測試時，4個綠燈都應依次閃爍。軟件調試最常用的辦法， 就是用Windows95、Windows 98自帶的Ping 命令。如果工作站得到服務器的響應則表明線路正常和網絡協議安裝正常, 而這是網絡應用軟件能正常工作的基礎。
雙絞網絡線接法詳解一直以來很多人（包括作者）都認為10 Base-T 10M網絡使用了網線中8條信號線之4條，而100 Base-T 100M則使用了全部8條信號線（要不怎么那么快呢？）。可是作者前不久在使用一條按所謂10M直連接法（1與3、2與6交換，其余四線接外殼屏蔽）接出的網線時，意外地發現網絡正以100M高速傳輸，百思不得其解，于是上網查閱了大量資料，加上好幾臺機實驗驗證，終于發現了事實真相，那就是，100M的雙絞線與10M的標準接法完全是一樣！可惜國內站點的看法（代表大多數人的看法）基本與作者老觀點一致，或者是雖有提及，但也是講得語焉不詳，沒有深究，所以筆者認為有撰寫本文之必要。
雙絞線接頭(RJ45)針腳號碼定義
10M雙絞線接頭的標準接法線材要求CAT-3(3類線).100M雙絞線接頭的標準接法
線材要求CAT-5(5類線)，接頭接法與10M完全兼容。
1000M雙絞線接頭的標準接法
線材要求CAT-5e(5類增強線，俗稱超五類)，接頭接法與10M/100M完全兼容。
1000 Base-T雙向地使用了RJ45接頭中全部信號線。線材用5類線雖然也能工作，但是推薦使用5類增強線。
各類雙絞線的標準接法總結
綜合上述10M、100M、1000M各種標準，可以發現盡管各標準對線對功能定義稍有不同，但是最終接頭的接法都是同一的，如下圖所示：
雙絞線的標準接法的由來
雙絞線的標準接法不是隨便硬性規定出來的，而是為了盡量保持線纜接頭之布局的對稱性而作出，這樣一來除了就可以使接頭內線纜互相的干擾相互抵消而降到最低，同時也使外界干擾的差分信號值盡量能相等以便抗干擾電路作相減運算來消除之。
所以說我們平時制作網絡線時，如果不按標準制作，雖然有時線路也能接通，但是線路內部各線對之間的干擾不能有效消除，從而使信號傳送出錯率增加，最終導致網絡性能下降。
事實上我們本文所用的網線接法是EIA/TIA 568B標準，還有一個EIA/TIA 568A的標準，它只不過是將圖中的橙線對與綠線對交換了一下位置（也就是綠白-1，綠-2，橙白-3，蘭-4，蘭白-5，橙-6，棕白-7，棕-8），線纜接頭之布局仍然是對稱的。比對上圖與標準接法圖，可以發現二者其實只是交換了綠線對與橙線對，細心的人會發現它剛好就是EIA/TIA 568A標準，所以說，直連雙絞線的制作的標準接法，就是一頭按EIA/TIA 568A，另一頭按EIA/TIA 568B接法接線就行了。兩頭都符合國際標準，這就是按標準做線的好處。 3類、5類、超5類線有什么不同
首先說說，為什么要用雙絞線而不是平行線呢? 平行線不是更容易生產嗎？
這是因?yàn)榫W(wǎng)絡線上通過的是>10MHz的高頻信號，這時導線之間的絕緣線相當于一個介電板，它與導線所形成的電容對高頻信號起旁路衰減作用（信號相位被滯后），由于信號頻率之高而變得不可忽略，所以平行線傳遞高頻網絡信號是不行的。
但是如果我們將該平行線對雙絞，就會在線對形成電容的同時形成一個串聯的電感，草圖如下：
由電子電路知識可知，電感的作用剛好與電容相反，它使信號相位超前，只要調整電線的繞度，使線對形成的電感與電容就能夠剛好抵消，而且隨著線對長度的增加二者的作用均同等程度的增加，理想情況下信號就可以無衰減的在雙絞線對上傳輸了。
由此我們就可以知道，市面上3類、5類、超5類線雖然從外觀上看基本類似，其內部肯定有以下幾方面區別：一是信號線的絕緣材料不同，線越好，它的介電常數就應該越小，從而使形成的電容越小，二是線對的繞度可能不同（根據絕緣材料介電常數確定）。
還有一點就是越軟的線品質越好，這有二方面的原因，一是表明該線的導線含銅量很高（因?yàn)榧冦~很軟），它的直流損耗就會很小，另一面表明該導線可能是多股線而不是單股線，因?yàn)槎喙删€對高頻信號傳遞能力強一些。這與另外一種物理現象有關（好象叫集膚效應）。
HUB上的級連口的妙用
通常HUB上都會留一個口用于HUB之間的級連，也就是將許多HUB連在一起用，為了在不級連時充分利用硬件資源，該接口一般與其旁邊一個普通網卡接口是相通的（圖五）。另外一種情形是設置一個撥動開關用來改變最后一個網口的功能（圖六），那么作為級連用的網口到底有什么不同呢？
事實上非常簡單，級連的網口就是一個標準的雙機直連接口，也就是1與3、2與6交叉，想不到吧。
那么我們知道這個事實，就可以：
1．圖五情形時，在HUB沒電的時候也可以用二條普通網線連接二臺電腦，只需將一條網線插在級連口，另一個接它旁邊的接口就行。
2．對沒有級連口的HUB，我們可以通過一條雙機直連線將它與別的HUB級連起來（各插任意一個普通網口即可）。
