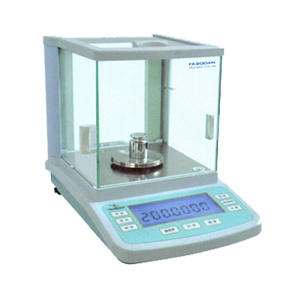

電子天平
(1).jpg)
定義
基本定義
電子天平，用于稱量物體質量。
電子天平一般采用應變式傳感器、電容式傳感器、電磁平衡式傳感器。應變式傳感器，結構簡單、造價低，但精度有限。
特點
在2009年前不能做到很高精度；電容式傳感器稱量速度快，性價比較高，但也不能達到很高精度；采用電磁平衡傳感器的電子天平。其特點是稱量準確可靠、顯示快速清晰并且具有自動檢測系統、簡便的自動校準裝置以及超載保護等裝置。
2分類
一、電子天平及其分類按電子天平的精度可分為以下幾類
：
1、超微量電子天平：超微量天平的最大稱量是2至5g，其標尺分度值小于（最大）稱量的10-6，如Mettler的UMT2型電子天平等屬于超微量電子天平。
2、微量天平：微量天平的稱量一般在3至50g，其分度值小于（最大）稱量的10-5，如Mettler的AT21型電子天平以及Sartoruis的S4型電子天平。
3、半微量天平：半微量天平的稱量一般在20至100g，其分度值小于（最大）稱量的10-5，如Mettler的AE50型電子天平和Sartoruis的M25D型電子天平等均屬于此類。
4、常量電子天平：此種天平的最大稱量一般在100至200g，其分度值小于（最大）稱量的10-5，如Mettler的AE200型電子天平和Sartoruis的A120S、A200S型電子天平均屬于常量電子天平。
5、分析天平：其實電子分析天平，是常量天平、半微量天平、微量天平和超微量天平的總稱。
6、 精密電子天平：這類電子天平是準確度級別為Ⅱ級的電子天平的統稱。
3選購
電子天平
如何選擇電子天平？選擇電子天平應該從電子天平的絕對精度（分度值e）上去考慮是否符合稱量的精度要求。如選0.1mg精度的天平或0.01mg精度的天平，切忌不可籠統地說要萬分之一或十萬分之一精度的天平，因?yàn)閲?guó)外有些廠家是用相對精度來衡量天平的，否則買來的天平無法滿足用戶的需要。例如在實際工作中遇到這樣一個情況，用一臺實際標尺分度值d為1mg，檢定標尺分度值e為10mg，最大稱量為200g的Mettler電子天平，用來稱量7mg的物體，這樣是不能得出準確結果的：在《JJG98-90非自動天平試行檢定規程》中規定，最大允許誤差與檢定標尺分度值“e”為同一數量級，此臺天平的最大允許誤差為1e，顯然不能稱量7mg的物體；稱量15mg的物體用此類天平也不是最佳選擇，因?yàn)槠錅y(cè)試結果的相對誤差會很大，應選擇更高一級的天平，有的廠家在出廠時已規定了最小稱量的數值。因此我們?cè)谶x購及使用電子天平時必須考慮精度等級。⑵對稱量范圍的要求：選擇電子天平除了看其精度，還應看最大稱量是否滿足量程的需要。通常取最大載荷加少許保險系數即可，也就是常用載荷再放寬一些即可，不是越大越好。
4校準
（使用前一定要仔細閱讀說明書），在檢定（測試）中我們發現，對天平進行首次計量測試時誤差較大，究其原因，相當一部分儀器，在較長的時間間隔內未進行校準，而且認為天平顯示零位便可直接稱量。（需要指出的是，電子天平開機顯示零點，不能說明天平稱量的數據準確度符合測試標準，只能說明天平零位穩定性合格。因?yàn)楹饬恳慌_(tái)天平合格與否，
還需綜合考慮其它技術指標的符合性）。因存放時間較長，位置移動，環境變化或?yàn)楂@得精確測量，天平在使用前一般都應進行校準操作。校準方法分為內校準和外校準兩種。德國生產的賽多利斯，瑞士產的梅特勒，上海產的“JA”等系列電子天平均有校準裝置。如果使用前不仔細閱讀說明書很容易忽略“校準”操作，造成較大稱量誤差。下面以上海天平儀器廠JA1203型電子天平為例說明如何對天平進行外校準。方法：輕按CAL鍵當顯示器出現CAL-時，即松手，顯示器就出現CAL-100其中“100”為閃爍碼，表示校準砝碼需用100g的標準砝碼。此時就把準備好“100g”校準砝碼放上稱盤，顯示器即出現"----"等待狀態，經較長時間后顯示器出現100.000g，拿去校準砝碼，顯示器應出現0.000g，若出現不是為零，則再清零，再重復以上校準操作。（注意：為了得到準確的校準結果最好重復以上校準操作步驟兩次。）以瑞士MettlerToledo AG系列電子天平為例說明如何進行天平內校準。方法如下：天平置零位，然后持續按住“CAL”鍵直到CAL int出現為止，下述情況將在校準時顯示：天平置零、內部校準砝碼裝載完畢、天平重新檢查零位、天平報告校準過程、天平報告校準完畢、天平自動回復到稱重狀態。1、有的人認為在電子天平量程范圍內稱量的物體越重對天平的損害也就越大。這種認識是不完全正確的。一般衡器最大安全載荷是它所能夠承受的、不致使其計量性能發生永久性改變的最大靜載荷。由于電子天平采用了電磁力自動補償電路原理，當秤盤加載時（注意不要超過稱量范圍），電磁力會將秤盤推回到原來的平衡位置，使電磁力與被稱物體的重力相平衡，只要在允許范圍內稱量大小對天平的影響是很小的，不會因長期稱重而影響電子天平的準確度。
5性能指標
電子天平的四個性能指標：氣場生活中大家在使用電子天平的時候，首先考慮的就是天平的穩定性、天平的靈敏性、天平的正確性和天平示值的不變性。所謂的穩定性就是指天平精度的穩定性；而靈敏度就是指天平讀數的反應快慢，在這方面電子天平較機械天平具有更高的靈敏度；正確性就是指其讀數的準確性；而不變性就是指天平讀數的穩定性，即天平讀數的浮動范圍，浮動范圍越小，說明其不變性越好。
一、電子天平示值的不變性：
電子天平示值的不變性，是指天平在相同條件下，多次測定同一物體，所得測定結果的一致程度。對于電子天平，依然有天平示值的不變性，比如對電子天平重復性，再現性的控制，對電子天平零位及回零誤差的控制，對電子天平空載或加載時，電子天平在規定時間的電子天平示值漂移的控制。
二、電子天平的正確性：
電子天平的正確性，就是天平示值的正確性，它表示天平示值接近真值的能力；從誤差角度來看，天平的正確性，就是反映天平示值的系統誤差大小的程度。
三、電子天平的靈敏性：
電子天平的靈敏性，就是天平能覺察出放在天平衡量盤上的物體質量改變量的能力。電子天平的靈敏性，可以通過角靈敏度，或線靈敏度，或分度靈敏度，或數字(分度)靈敏度來表示。對于電子天平，主要是通過分度靈敏度，或數字靈敏度來表示的。天平能覺察出來的質量改變量越小，則說明天平越靈敏，可見對于電子天平來說，天平的靈敏度依然是判定天平優劣的重要性能之一。
四、電子天平的穩定性：
電子天平的穩定性，就是指天平在其受到擾動后，能夠自動回到它們的初始平衡位置的能力。對于電子天平來說，其平衡位置總是通過模擬指示或數字指示的示值來表現的，所以，一旦對電子天平施加某一瞬時的干擾，雖然示值發生了變化，但干擾消除后，天平又能回復到原來的示值，則我們稱該電子天平是穩定的。一臺電子天平，其天平的穩定性是天平可以使用的首要判定條件，不具備天平穩定性的電子天平根本不能使用。
6結構原理
衡器儀表是指電子衡器中顯示被稱物的質量和稱量狀態的儀表，也叫稱重顯示器。電子衡器儀表原為模擬指示式，由誤差放大器、可逆電機、平衡電橋、激勵電源、度盤和指針等部分組成，按自動平衡電子電位差計原理工作。它稱量速度慢，功能單一，準確度低，現已基本被淘汰。現用稱重顯示器為數字顯示式。
電子衡器儀表的構成
電子天平
數字顯示式衡器儀表的品種很多,圖1所示是其中的一種。數顯器接受處理的是稱重傳感器輸出的電信號。電信號有模擬量也有數字量，最常見的是幾至幾十毫伏的模擬電壓。數顯器的電路原理如圖2所示。激勵電源供給稱重傳感器工作電源，同時供給A/D(模/數)轉換單元基準電壓,其穩定度一般在0.1%以上。放大單元通常采用測量放大器結構，接受、放大稱重傳感器的信號。放大倍數一般為數百倍。濾波單元濾掉從機外混入的和放大器自身產生的電噪聲。A/D轉換單元把模擬量轉換成數字量,轉換位數通常取二進制數14位以上。數據處理單元是以微處理器為核心，使用外圍支持芯片組成的，它在程序的控制下完成采集數據、運算、存貯等一系列操作，處理結果送到相應接口上。顯示單元以數字或文字、圖表等形式顯示出稱量值和稱量狀態，并可通過接口與外部設備聯絡。
數顯衡器儀表的性能包括計量性能、功能、環境適應能力、安全性和可靠性5個方面。與通用的數字衡器稱重儀表相比,數顯器具有5個特點：①自帶傳感器激勵電源，使用方便;②采用比率型A/D轉換和倍頻技術,計量性能中的長期穩定性好;水分測量?jī)x，紅外線水分儀，水分測定儀，水分測試儀，水分檢測儀，水分測試儀，含水率測試儀，③軟件能真切地仿真振動、空秤變動、物料落差等稱量特征，顯示快、準、穩;④機內有空秤置零、零點跟蹤、定標、最大秤量、分度位等參數的設定單元，改定方便，通用性強;⑤帶輸出接口，能夠聯接多種外部設備，方便地實現系統控制。
準確度等級國際法制計量組織(OIML)3號建議規定，非自動衡器按準確度級別劃分為4個等級。按配用衡器的級別，中國將電子衡器儀表也劃分為4個等級,并分別冠以與電子衡器對應的級別代號：Ⅰ、Ⅱ、Ⅲ、Ⅳ。每個級別的衡器儀表的計量最大允許誤差為對應級別衡器允許誤差的0.7倍。
