二合一防雷器的安裝與內部結構
.jpg)

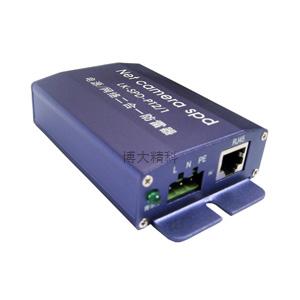

LK-SPD-PT2/1(220V) （電源+網絡）二合一防雷器
安裝
安裝在監控系統前端的攝像機尾部，位置與攝像機越近越好，原則上0.5M距離內，并做好接地處理。
種類
攝像機的視頻信號是固定的，輸入電壓常規有三種：12V、24V、220V，同樣，二合一防雷器也相對應有三種：視頻+12V電源，視頻+24V電源，視頻+220V電源。
內部結構
視頻部分：完整的視頻保護部分有放電電路、穩流電路、穩壓電路、阻抗匹配電路、提高傳輸頻率/速率優化電路等組成。
電源部分：一般有放電電路、可抑制電路、吸收電路等組成，主要材料是氧化鋅。
指示部分：性能好的二合一防雷器一般都帶有工作狀態LED指示燈，可以通過指示燈檢查防雷器是否有效工作。
