高度尺的使用方法
.jpg)

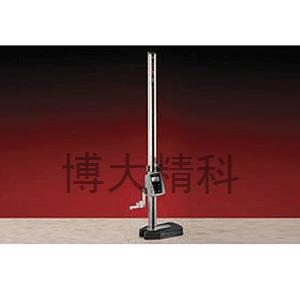

高度尺也被稱為高度游標卡尺。顧名思義，它的主要用途是測量工件的高度，另外還經常用于測量形狀和位置公差尺寸，有時也用于劃線。
根據讀數形式的不同，高度游標卡尺可分為普通游標式和電子數顯式兩大類。另有：機械式帶計數器高度尺
高度尺的規格常用的有0-300；0-500；0-1000；0-1500；0-2000
根據使用的情況不同及多有單柱式與雙柱式！
雙柱式主要應用于較精密或測量范圍較大的場合；0-300，0-500的常見的為單柱式。
雙柱數顯高度尺有很多分類：數顯高度尺，代表高度尺，游標高度尺編輯本段高度尺使用方法
1. 注意事項
1）開始使用前，用干燥清潔的布（可沾少許清潔油）反復擦拭保護膜表面。
2）工作環境：溫度5-40℃，相對濕度80，防止含水份的液體物質沾濕保護膜表面。
3）不準在任何部位上施加電壓（如用電筆刻字），以免損壞電路。
4）正確設置測量起點（見使用方法），除非更改設置，否則不要隨便按ON/O鍵，以免發生測量錯誤。
5）測量爪尖端鋒利，防止碰傷。
2. 按鍵功能
OFF/ON/ZERO--開關和清零鍵
HOLD--保持鍵
ABS--相對和絕對測量轉換鍵
mm /in--公英制轉換鍵
TOL--公差帶鍵
SET--置數鍵
3. 主要技術參數
1）分辨力：0.01mm
2）重復性：0.01mm
3）技術標準：JB5609-91
4）最大響應速度：1m/s
5）電源：扣式電池，電壓1.55V
4 輸出插口
使用專用導線，可將測量結果輸入電腦或專用打印機。
接口工作方式：同步串行。
數據：二進制編碼，寬度24位，每數據發送二次，周期300ms（快顯狀態20ms），傳輸時間0.5ms。
引線：數據D、時鐘CP、電源 。
數據脈沖幅度：0電平≤0.2V，1電平≥1.3V
時鐘CP：90KHz，高電平有效。
5. 帶表高度尺使用方法
1）擦干保護膜表面（見注意事項），清凈底座和測量爪的工作表面，按結構示意圖安裝測量爪并鎖緊。
2）清凈平臺工作面，將高度尺置于其上，松開鎖緊螺釘，移動尺框，檢查顯示屏和各按鍵工作是否正常。
3）設置測量起點
一般情況下，以平臺表面為測量零點進行測量。
步驟如下： 移動測量爪與平臺表面輕微接觸（測力約3-5N，以保證測量準確性），顯示值應為零，否則按ON/O鍵使顯示為零。
特殊情況下，如用高度尺測量較大的工件而測量范圍不夠時，可用墊塊將高度尺底座升高，此時的測量零點仍為平臺表面，測量起點可選墊塊的表面或工件的某表面。如以前者為測量起點，應預置墊塊的高度值（應使用更精確的儀器和測量方法確定該值）。如以工件某表面為測量起點，則應預置該工件表面的高度值（設計值或實際值，依實際需要而定）。
6. 更換電池
當顯示不正常（不顯或閃爍），應更換電池。按箭頭方向取下電池蓋，更換新電池
