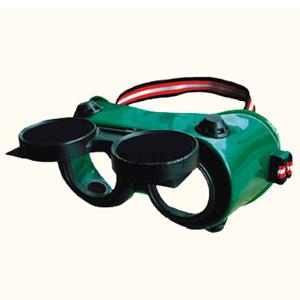

焊接護目鏡的結構與性能
.jpg)
一、 結構
焊接護目鏡是由鏡架、濾光片和保護片組成，其結構須滿足以下要求：
1．不能因鏡框受熱使鏡片造成脫落；
2．接觸面部的部件不能有棱角；
3．接觸皮膚的部件，不能對皮膚產生過敏性刺激反應。護目鏡有普通眼鏡、前掛鏡和防測鏡三種產品。
二、 技術性能
焊接護目鏡技術性能要求應符合GB3609，1—83的規定。
1．規格尺寸
鏡架圓鏡框直徑不小于50mm。
濾光片長寬為50mm×108mm，誤差(0．8mm，厚度2mm～3．8mm。
保護片長寬要求與濾光片相同，厚度為不小于2mm。
2．濾光片質量
（1）外觀質量濾光片是保護使用者眼睛的，而眼睛是一個極精密的光學儀器，所以鏡片一定要具備平滑度，不應有肉眼可見的劃痕、波紋、氣泡，異物及著色不均等疵點。若存在這些疵點，則影響光學性能，視物不清、影響工作，失去保護眼睛的作用。
（2）耐熱性能由于焊接及高溫切割作業弧光的溫度會達到相當高的溫度（攝氏幾千度以上），形成了不同于民用眼鏡的使用環境，所以濾光片應耐一定的溫度。要求將濾光片放入67℃(2℃的水中桓溫3分鐘后立即取出再放在4℃(1℃的水中，應不出現異常為合格。
（3） 強度性能
在焊接過程中可能有危險物飛濺到眼部，所以濾光片應具有一定的強度。國外多數國家規定用從1米或1．2米高度自由下落的鋼球進行檢驗。標準規定以16克鋼珠由0．6m高度自由下落到濾光片中心，濾光片沒有裂紋為合格。如果在濾光片前后加保護片（三層鏡片）時，將鋼球高度上升為1．2m下落，連續三次，無破損為合格。
（4）光學性能
a、 平行度
垂直射入到棱鏡第一面中的光線，從第二個面折射出來時，因棱鏡作用所產生的拆射量為平行度。在第二面10m處測量（光線從樣品出面算起距標尺）如果標盡偏高1cm時，稱為一個棱鏡度。1/6個棱鏡度以下為合格。
也可通過直接測量鏡片的厚度來確定平行度，標準規定濾光片規格尺寸誤差為：
長度方向厚度差小于L長度差=0．389mm
寬度方向厚度差小于L寬度差=0．180mm
測量四個邊角厚度，一個邊兩個角厚度的平均值為此邊的厚度，對邊厚度之差應小于上述規定的數值。
b、 屈光度
不允許濾光片有屈光度。因為正常人佩戴護目鏡，若有屈光度的眼鏡視物模糊，還會有眩暈的癥狀，影響工作和健康。所以在標準中規定無論在任何經線處都必須在0．125D以下。
c、 遮光號
是表示濾光片的遮光能力的編號。由小到大共有19個編號。可見光、紅外線紅外線透過率與遮光號的大小成反比，即小的遮光號透過率大，而大的遮光號透過率小。
遮光號與可見光透過率有關、可用下式計算遮光號：S=1+7/3lg1/(
式中S——遮光號；
(——可見光透過率。
d、 不可見光允許透過率
紫外線輻射是引起急性電光性眼炎的主要原因。各種顏色的玻璃片能夠吸收313nm以下的紫外線，但對313nm至400nm波長范圍能透過，而這一范圍的紫外線對眼的傷害最嚴重。為此標準中規定313nm和365nm兩個波長紫外線的允許透過率，這與國際標準ISO/4850是一致的。
紅外線部分規定780nm到2000nm，這也是根據電焊時產生的紅外線波長對眼可能產生傷害為依據的，其中特別是780～1300nm近紅外范圍對人眼影響最大，其次是1300～2000mm中近紅外范圍。這兩部分的允許透過率與ISO4850要求一致。
e、 顏色
濾光片的顏色從人眼的生理角度來講，如果長時間集中注意觀察藍、綠、紅、三色中的一種，那么眼睛很快就會感覺疲勞。除去綠色部分外，藍色、紅色分別形成了紫色與橙紅色的光，觀察這樣的光時，人眼會出現明顯的色相差。在焊接電弧及其附近，紅色的圖像與藍色的圖像會相互交錯變成雙重圖像，使眼睛感到極不舒服。因此、規定顏色不能為單色，要混合色、最好為褐色、暗綠色、或灰色。
f、 耐紫外線性能
這是要求濾光片在強烈的紫外線照射下，各種性能應保持穩定。標準規定濾光片在距450W高壓氙燈200cm處、照射50小時后，馬
