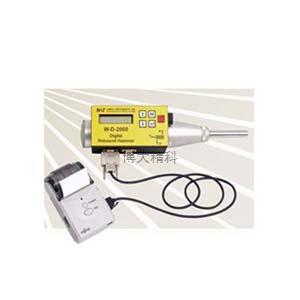

回彈儀
.jpg)
回彈儀的基本原理是用彈簧驅動重錘，重錘以恒定的動能撞擊與混凝土表面垂直接觸的彈擊桿，使局部混凝土發生變形并吸收一部分能量，另一部分能量轉化為重錘的反彈動能，當反彈動能全部轉化成勢能時，重錘反彈達到最大距離，儀器將重錘的最大反彈距離以回彈值（最大反彈距離與彈簧初始長度之比）的名義顯示出來。
符合JGJ/T23-2011技術規程的ZC3-A型回彈儀用于檢測10-60Mpa范圍內的砼抗壓強度，系統標準能量為2.207J，示值系統為指針直讀式的中型回彈儀并由國家計量檢定規程《混凝土回彈儀》（JJG817-93)及行業標準《回彈法檢測混凝土抗壓強度技術規程》的主編單位-陜西省建筑科學研究設計院監制。
技術參數
指針長度：20.0±0.2(mm)
指針摩擦力：0.65±0.15(N)
彈擊桿端部球面半徑：25±1.0(mm)
彈擊拉簧剛度：785.0±40.0(N/m)
彈擊錘脫鉤位置：刻度線“100”刻線處
彈擊拉簧工作長度：61.5.0±0.3(mm)
彈擊錘沖擊長度 ：75±0.3
彈擊錘起跳位置：刻度尺“0”處
鋼砧率定值：80±2
組裝過程
回彈儀的組裝過程可分為以下幾步：
1、拆下標尺，在原位置上安裝回彈體底座；
2、滑塊安裝好之后，需要對滑塊重新定位；
3、用四顆螺釘將儀器采集部分固定在底座上；
4、組裝完成后，即可進行正常使用。
