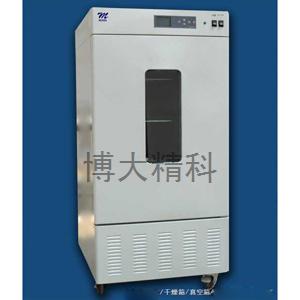

生化培養箱
.jpg)
電路工作原理
溫度傳感器電路采用新型溫度傳感器集成電路ICl。
電壓比較器電路由電阻器Rl-R7、溫度設定電位器RPl、R陀和電壓比較器集成電路IC2(Nl、N2)組成。
控制執行電路由晶體管Vl、V2、繼電器Kl、K2和二極管VDl、VD2等組成。
生化培養箱可用舊單門或雙門電冰箱改制:利用電冰箱本身的功能制冷，在電冰箱內部的下方安裝加熱器件 (如電熱絲或150W以上碘鎢燈)和排風扇 (可使箱內溫度均勻)。
電位器RPl用來設定溫度的上限，RP2用來設定溫度的下限。繼電器Kl通過加熱中間繼電器(電路中本畫出)控制加熱器件，繼電器KZ通過制冷中間繼電器（電路中末畫出)控制電冰箱的制冷系統。
IC2的5腳和2腳分別接RPl和RP2的中心插頭上，IC2的6腳、3腳通過電阻器R3與ICI的輸出端相連。在IC2的2腳電壓值減去5腳電壓值約等于0·OlV時，對應的溫度為1℃。
當生化培養箱內的溫度在設定的溫度范圍內時，IC2的2腳電壓高于5腳電壓，3腳、6腳電壓與2腳電壓相等 (或低于2腳電壓而高于5腳電壓)，1腳和7腳均輸出低電平，VI和V2均截止，繼電器Kl、K2均不吸合，制冷與制熱電路均不工作。
當箱內溫度超過設定溫度的上限時，IC2的3腳、6腳電壓將高于2腳電壓和5腳電壓，IC2的1腳由低電平變為高電平，使V2導通，繼電器K2吸
