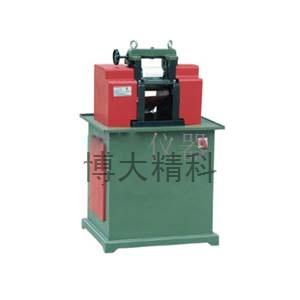

雙面刨片機
.jpg)
一、性能與用途
本塑料試驗切片機是一種用于塑料制品工廠試驗室的設備。采用
機械傳動供料，刀片切割的結構，能切1-6毫米范圍內各種厚度的軟
塑料片料，也可供一些橡膠、皮革材料之切片，本機廣泛用于橡膠、塑料、皮革、電線、電纜、科研等單位。
二、主要技術規格
工作臺寬度200毫米
切片寬度不大于100毫米
切片厚度1-6毫米
最大供料厚度10毫米
電動機Yl00-8:1.1千瓦1400轉／分：380伏
外形尺寸長×寬×高600×400×1000
三、結構與使用
本切片機由機身、傳動、調整、操縱等部分組成，各部分結構和使用分別介紹如F：
l、機身與傳動
機身下部為機座，內部裝有電動機和電器配件，外部裝有電動機
啟動及停開關，機身上部為工作部分，裝有左右機架，工作臺、壓緊
軸、供料軸和調整機構等。工作時，啟動開關，開啟電機，切片機開始運轉，停車開關使切片機停止運轉。
傳動由電機驅動，通過主、付皮帶輪帶動傳動軸旋轉。裝在傳動軸兩端的齒輪分別帶動F供料軸和}供料軸旋轉，再由上供料軸上的
齒輪帶動壓緊軸同時旋轉。
2、操縱與調整
右側操作手輪．般在調整時使用，T作時此輪空轉，切片厚度的
調整，系統轉動機架上方的調整手輪，通過傳遞系統壓緊軸和卜方供
料軸上升（或下降），達到調整所需要的切片厚度。手輪每轉一圈厚
度調整
