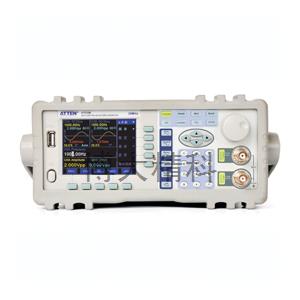

ATF20B DDS數字合成函數信號發生器
信號發生器的作用是什么，在了解作用之前，我們先來了解一下什么是信號發生器，信號發生器的技術參數是怎樣的，在使用過程中有什么注意事項。下面是給大家做的詳細介紹。
信號發生器的作用是什么，在了解作用之前，我們先來了解一下什么是信號發生器，信號發生器的技術參數是怎樣的，在使用過程中有什么注意事項。下面是儀器儀表世界網給大家做的詳細介紹。
一、高壓信號發生器概述：
目前，電力部門使用的高壓交流驗電器中大多數為電容型聲光式驗電器。驗電器本身雖有自檢開關，但只能檢測驗電器本身電路狀況，對于外來電力高壓信號檢驗卻無能為力，為此本公司特研制開發了ydf系列高壓驗電信號發生器(簡稱高壓信號發生器)，以此來驗證驗電器的完好性。尤其是在全部停電的作業現場，對確保設備和工作人員的生命安全有著極其重要的現實意義。
ydf系列高壓信號發生器設計安全可靠，產生的高壓信號只適用于驗電器所需的電流程度，對人體無任何危害性，產生高壓信號時即使用手觸摸電極頭也不會有觸電感覺。實為廣大電業人員理想可靠的安全檢驗工具。
二、信號發生器技術參數：
1.適用范圍：0.1kv、6kv、10kv、22kv、35kv、66kv、110kv、220kv、500kv 2.0.1-10kv高低壓兩用交流驗電器。
3.任何電壓等級的近電報警安全冒。
4. 220kv驗電信號發生器可用于0.3kv以上各種規格驗電器，對驗電器無損壞。
三、信號發生器使用環境條件：
1.空氣溫度：+45~-25℃
2.相對濕度：不大于90%
3.外形尺寸：φ48×200mm
4.工作壽命：不低于15000次
5.電源電壓：4.5v(13號氧化銀電池3節、6f22 9v)
6.使用場合：室內外無雨天氣
四、信號發生器使用方法：
選用與驗電器相同電壓等級的驗電信號發生器。手持驗電器工作部分(驗電器頭)將發生器的電極頭接觸被測驗電器的電極頭，按動“工作”開關，此時驗電器發出聲光信號表明驗電器的性能完好，如無聲光指示表明驗電器有故障，應修理或更換后使用。
檢測近電報警安全帽時只須將高壓信號發生器的電極頭靠近報警器按動“工作”開關即可。
五、信號發生器注意事項：
1.信號發生器設有“電源指示”，使用時指示燈不亮，應更換電池后再使用。
2.信號發生器不用時應放在干燥通風處，以免受潮。
六、高頻信號發生器的作用
頻率為100千赫～30兆赫的高頻、30～300兆赫的甚高頻信號發生器。一般采用lc調諧式振蕩器，頻率可由調諧電容器的度盤刻度讀出。主要用途是測量各種接收機的技術指標。輸出信號可用內部或外加的低頻正弦信號調幅或調頻，使輸出載頻電壓能夠衰減到1微伏以下。輸出信號電平能準確讀數，所加的調幅度或頻偏也能用電表讀出。此外，儀器還有防止信號泄漏的良好屏蔽。
從分米波直到毫米波波段的信號發生器。信號通常由帶分布參數諧振腔的超高頻三極管和反射速調管產生，但有逐漸被微波晶體管、場效應管和耿氏二極管等固體器件取代的趨勢。儀器一般靠機械調諧腔體來改變頻率，每臺可覆蓋一個倍頻程左右，由腔體耦合出的信號功率一般可達10毫瓦以上。簡易信號源只要求能加1000赫方波調幅，而標準信號發生器則能將輸出基準電平調節到1毫瓦，再?gòu)暮箅S衰減器讀出信號電平的分貝毫瓦值;還必須有內部或外加矩形脈沖調幅，以便測試?yán)走_(dá)等接收機。
