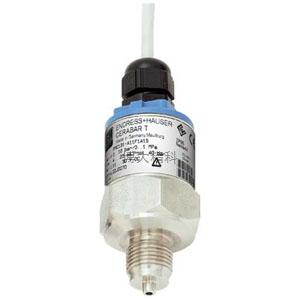

壓力變送器的作用與特點
.jpg)
作用
壓力變送器把壓力信號傳到電子設備，進而在計算機顯示壓力。
其原理大致是：
將水壓這種壓力的力學信號 轉變成 電流（4-20mA） 這樣的電子信號
壓力和電壓或電流 大小成線性關系，一般是正比關系
所以，變送器輸出的電壓或電流 隨壓力增大而增大
由此得出一個壓力和電壓或電流的關系式
壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
特點
1）使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定 的防腐能力。
2）高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。
3）體積小、重量輕、安裝、調試、使用方便
4）不銹鋼全封閉外殼，防水好?！?
5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。
工作原理
當壓力信號作用于傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，最后經V/A電壓電流轉換成與被測介質（液體）的液位壓力成線性對應關系的4-20mA標準電流輸出信號。主要技術參數 電源：24VDC 輸出4～20mA 二線制 零位可調范圍：±5%F.S 量程調節比：3：1以上 量程范圍：-100kPa～0～60MPa 負載特性：負載在0～600Ω內（24VDC供電）維持恒流輸出 隔爆型d Ⅱ BT4，本安型 ia Ⅱ CT5 過壓極限：2倍于以上限壓力 溫度范圍：過程：-20～60℃ 精度等級：±0.5% 穩定性：±0.2%F.S 重量：約1kg 特點分析
