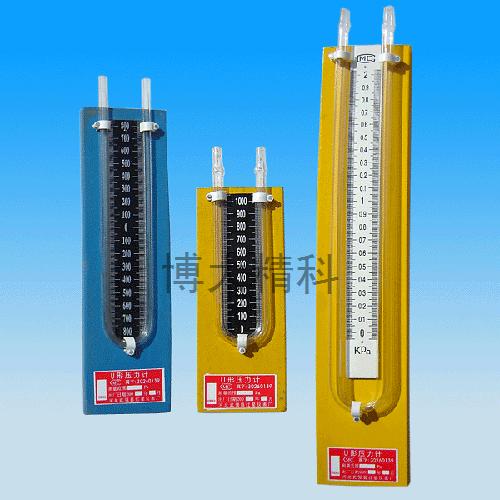

產品名稱：U型壓力計
代碼：JMJJ02
規格  PA：0—1000、+-500
備注：100/件

U型壓力計概述：　　
1、 U型壓力真空計（以下簡稱真空計）是測量粗真空壓力的理想儀表，它結構小巧美觀、重量輕、安裝操作方便，其特點是精度高、響應快、測幅度廣、穩定可靠、零部件采用不銹鋼制品，有較高的耐腐蝕性，這些都是其它壓力真空計無法比擬的。本真空計的應用面很廣，可用于冶金、化工、石油、輕工、醫藥、科學實驗以及中央空調主機溴化鋰制冷機組等，所以它是深受用戶歡迎的理想儀表

技術參數
二、U型壓力計主要技術指標：
規格  PA：0—1000、+-500
精度等級1.0級 　 　　

三、U型壓力計工作環境條件：
環境溫度：-5--35℃ 　　
相對濕度：≤85% 　　

四、U型壓力計工作原理：　
    該真空計是一種液體壓力計，它的基本原理是利用流體靜力平衡原理，利用液體高度并有直接進行壓力測量的儀表。真空計玻璃管二端必須平衡，玻璃管內徑均勻一致，一邊玻璃管頂端封閉，并始終保持一定的真空度。管內裝有工作介質---高純度水銀，真空計的銅接頭與被測設備相連接，設備內的壓力由真空泵排氣后，看真空計玻璃管內的水銀柱端面高度差對照刻度板，直接讀出絕對壓力（＊兩端讀數相加之和即為

真空度）。 　　

五、U型壓力計安裝使用說明：　
將真空計垂直安裝在設備上，用戶可購￠6.5mm紫銅管與真空計上端的紫銅管焊接，另一端與真空閥門焊接，焊接時請注意以下事項：
1、溫度不要過高，以防止銅接頭變形，影響密封性能。
2、銅管必須清洗，有條件可用乙醚，不能用油類清洗。　
3、焊接質量保證，必須焊二層，絕對不能漏氣。
4、“O”型圈拆卸要小心，安裝時注意平均。 　
抽真空時必須關緊真空閥門，等真空泵運轉后才慢慢打開真空閥門，以防一下子抽氣，把真空中的水銀抽出不能使用，停機時同樣先關真空閥

門，以防大氣壓強烈進入真空計玻璃管內而擊碎玻璃管。　
真空計玻璃管后面裝有鋁質刻度板，刻度板中間有二個調整“0”位的螺絲釘出廠時已調整好，用戶不必再調整。玻璃管內的介質---水銀容易

流出，裝拆時將真空計垂直攜手拆裝，如發現“0”型圈拉毛缺損，應及時更換新的“0”型圈。
生產的U型壓力計有以下幾種規格:
規格Pa 最大量度標準大氣壓 規格Pa 最大量度標準大氣壓
規格Pa 最大量度標準大氣壓 規格Pa 最大量度標準大氣壓
1、測量前必須注意所有壓力計的最大量度應大于或等于被測壓力，以防工作液沖出玻璃管口。
2、必須保持玻璃管內壁及工作液的純潔純凈，不用時，應用紗布或其他遮蓋物遮住管口，以免影響測定位的精確。
