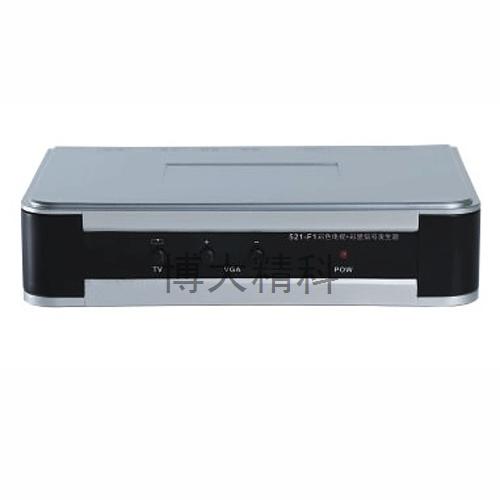

產品名稱：便攜式彩顯+彩色電視信號發生器
型號：521-F1

產品介紹：
采用FPGA大規模集成電路產生彩色電視和彩色顯示器信號，并將其合二為一，方便攜帶和現場維修使用。

電視信號發生器：
1、  電視標準：PAL-D制
2、  行頻：15625Hz ±1%
3、  場頻：50Hz
4、  彩色負載波：4.43361875MHz ±20%
5、  射頻信號輸出：采用TV端子輸入，無線傳輸距離大于5米，一個頻段（5頻道）
6、  伴音：6.5MHz
7、  視頻輸出≥1Vp-p，負極性，75歐負載
8、  八種圖像信號：a、八極豎彩條，b、紅場，c、綠場，d、藍場，e、白場，f、黑場，g、四彩，h、中心十字線

彩顯信號發生器
1、  分辨率：640×480
行頻：31.625kHz
場頻：60Hz（75Hz、77Hz）
同步信號極性：負
視頻輸出幅度：700mV
圖形種類：白屏、黑白圖格、 75Hz白屏、77Hz白屏

2、  分辨率：800×640
行頻：46.943kHz
場頻：75Hz
同步信號極性：負
視頻輸出幅度：700mV
圖形種類：白屏、紅場、綠場、藍場、彩色圖格、滾動黑白條、黑線白屏

3、  分辨率：1024×768
行頻：65.313kHz
場頻：106.4Hz（75Hz）
同步信號極性：負
視頻輸出幅度：700mV
圖形種類： 75Hz白屏、藍邊圖格、綠邊圖格、紅邊圖格
