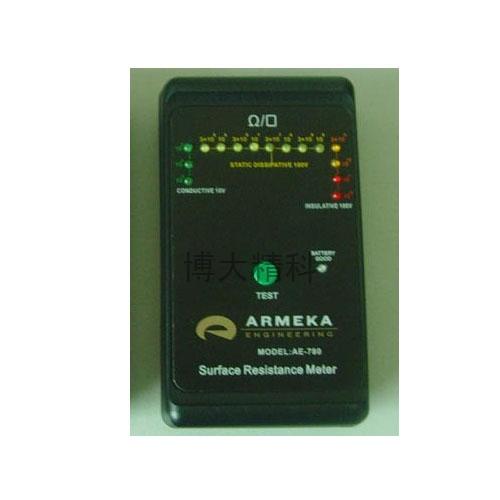

產品名稱：AE780表面電阻測試儀

產品介紹：

AE-780表面電阻測試儀的詳細介紹
這種小巧袖珍型檢測表既可測量表面阻抗，又可測量對地電阻，量程范圍廣，從103歐姆/□到1012歐姆/□，精度為±1/2量程。
AE-780采用ASTM標準D-257平行電極傳感方法，可以簡便、重復地測量各種傳導型、靜電泄放型、絕緣型表面。
使用：
要測量表面阻抗，將表放在被測表面上，按住紅色的測量（TEST）按鈕，持續發亮的發光二極管（LED）即指示出測量的表面阻抗量級。
103=1千歐姆　　　　　綠色LED
104=10千歐姆　　　　綠色LED
105=100千歐姆　　綠色LED
106=1兆歐姆　　　黃色LED
107=10兆歐姆黃色LED
108=100兆歐姆黃色LED
109=1000兆歐姆　　　黃色LED
1010=10000兆歐姆　　黃色LED
1011=100000兆歐姆　　黃色LED
1012=1000000兆歐姆　紅色LED
>1012=絕緣紅色LED
測量對地電阻
將接地線插入接地（Ground）插座，這樣絕緣了表的右側檢測電極（與插座在同側）。將鱷魚夾接到你的地線上。
將表放在被測表面上，按住測量（TEST）按鈕，持續發光的LED指示出對地電阻值的量級。這個測量值的單位是歐姆。
參數：
電　　源：9伏PP3堿性電池
測量電壓：額定9伏
相對濕度：0%～90%（無結露）
精　　度：±10%
重復誤差：±5%
重　　量：170克（60Z）
尺　　寸：127×76×26
AE-780表面阻抗表校準方法
校準周期：
每十二個月需校準AE-780表面阻抗表。
采用十進電阻箱，將標準測量電阻跨接在AE-780表的兩個平行電極之間來檢驗其顯示的阻抗值是否正確。
參數：
電源：9伏PP3堿性電池
測量電壓：9伏
溫度范圍：工作溫度5攝氏度到49攝氏度
儲藏溫度：－15攝氏度到60攝氏度
相對濕度：0％到90％(非結露狀態)
測量度：10的數量級
轉變點：1/2級對數(3.16×10n)
轉變點精度：±1/2級
精度：±10％
重復性：±5％
重量：170克
尺寸：130×70×25(毫米單位)
AE-780表面阻抗表校準步驟
AE-780表采用的是1％超薄膜電阻和高速放大電路，其校準步驟是基于該產品的線性電路技術而進行的。
阻抗值的轉換點為1/2級對數即3.16×10n，轉換點的線性值為每測量檔的中值(mean value per unit)的±10％。
測量用儀器：十進電阻箱，測試電極
電阻箱的電阻需要有1×103歐姆到999×106兆歐姆或109，測量大于109阻值時采用CAD技術(cad Generated techniques)，因為采用9伏電壓驅動很難驗證阻抗值大于999×106的電阻。
將電阻箱的兩個電極連接到AE-780的兩個平行電極上，將電阻調到1K位置，表的103發光二極管(LED)應亮，其它檔的校準依此類推，測量阻抗轉換點時，按下開關的同時連續調節阻抗電橋的阻抗值，并觀察下一檔LED燈常亮?xí)r的阻抗值(這時的值為轉換阻抗值)。
