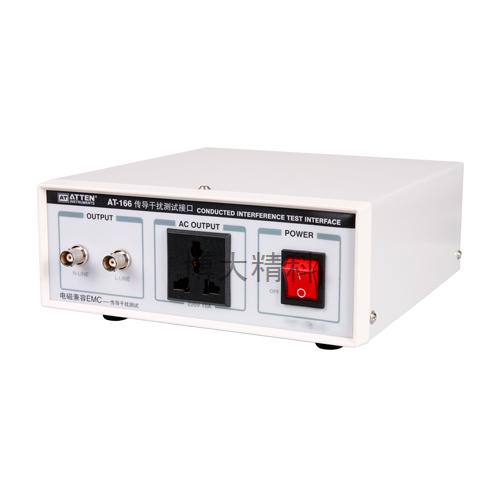

產品名稱：AT-166 傳導干擾測試接口/EMC預認證測試

主要作用
1.產品前期預認證評估
2.廣泛應用于電子產品行業
3.傳導干擾測試
4.輻射干擾測試
5.CCC/CE認證送檢前測試
6.預認證測量系統的最佳方案

技術指標
頻率：0.15～30MHz
AC OUTPUT：220V 10A

注意事項
1.必須可靠接地，否則有觸電的生命危險。
2.若供電線路裝有漏電保護器會跳閘，請拆除漏電保護器或加一定容量的隔離變壓器。
3.頻譜分析儀衰減10dB，否則有損壞頻譜分析儀的危險。
4.非授權人員不可拆開改制、維修，否則因此引起的后果自負。

描述
1.電磁干擾（EMI）是一種不希望存在的信號，它對電子設備或系統的正常工作會造成有害影響。電磁干擾源有多種，有的來自自然界，有的是人為造成的。來自自然界的電磁干擾主要是由雷電產生的大氣噪聲（頻率主要分布在10MHz以下）以及由宇宙射電噪聲和太陽輻射（10MHz以上）引起的。人為造成的又分為有意干擾和無意干擾兩種。所謂有意干擾是指那些必須發射電磁波的設備，如調幅、調頻、電視廣播發射機、雷達和導航發射機、高頻加熱設備和移動無線電通訊機等產生的電磁信號，它對特定方是有用的，而對其它方面則可能成為干擾。所謂無意干擾源包括計算機設備、繼電器、開關、電機高壓線、照明設備、汽車的點火裝置等。近年來，隨著傳播媒體和自動化技術的進步，不僅在工廠、辦公室、商業部門，而且在一般家庭中自動化、電氣化程度都在迅速提高，各種家用電器迅速普及，個人計算機、文字處理機和各種裝有CPU的家用數字電氣設備擁有量在迅速增長。這些設備，特別是數字設備會在很寬的頻率范圍內輻射電磁能量，從而使包括普通家庭在內的電磁環境復雜化。這些電磁干擾信號，可能以電磁輻射的形式發射出來，也可能通過電纜，比如電源線進行傳導。同樣，幾乎所有的電子設備對其它設備產生的干擾信號都很敏感。其結果是由這些電磁能量引起的問題，不僅會干擾收音機、電視機的接收，也會誘發其它設備的誤動作，從而造成一個社會問題，成為新的社會公害。電磁兼容（EMC）的任務就是要解決這方面的問題，要研究在不損失有用信號所包含信息的條件下，信號和干擾共存的能力。具體地講就是：各人為系統不施放可能影響其它設備正常工作的干擾能量，同時又具有不受電磁環境的影響，并充分發揮各自機能的能力。
電磁干擾源產生的電磁發射，必須通過耦合通道才能到達受到干擾設備的接收器，電磁干擾按其傳播途徑大致可分兩大類：傳導干擾和輻射干擾。沿電源線、公共地線和互連電纜傳輸的電磁干擾稱為傳導干擾；通過空間以電磁波形式傳播的電磁干擾稱為輻射干擾。由以上的分析可以看出，電磁干擾的產生必須具備三個因素：即傳導或輻射電磁波的源，電磁波借以發射的傳播媒介，以及從接收到的信號中接收干擾的接收器。三者之中只要消除其一，電磁干擾就不會發生。所以，為了使電子設備和系統能在電磁環境中正常工作，做到電磁兼容性，只要設法減弱干擾發射源的信號電平，或者切斷傳播路徑、或者對接收器進行保護而使其免受干擾。為此就必須對干擾源發射的干擾規定一個允許的數值，即極限值，同時也要規定受到干擾的設備的抗干擾能力，即對干擾的敏感度。這樣就可以做到，在不損失有用信號所包含信息的條件下，使信號和干擾共存。這些就是EMC規范和標準。下圖給出了電磁兼容規范示意圖。

對于由電磁干擾引起的影響，還與干擾的形態有關。干擾源產生的干擾有的是連續性的，有的是脈沖性的，也有的是由偶然單次開關切換引起的瞬變干擾。非常明顯，它們對電子設備和系統的影響是不相同的。測量電磁干擾除了需要某些必需的測量儀器之外，還必須考慮一些共同的因素，比如測量場地、儀器配置和某種形式的轉換器或檢測器件等等。測量場地有屏蔽室、開闊場等。
2.EMC規范和標準
    如前所述，電磁兼容測量包括發射測量和敏感度測量。一般說來，工業產品的有關規定強調對輻射源加以控制；軍事上由于其特殊要求，又增加了提高接收機敏感的有關規定。由于對電磁干擾的控制有逐漸強化的趨勢，一些國家和國際組織對工業產品敏感度的要求也制定了一些標準。這些規則、規范或標準用來限制電子設備的發射和控制設備的敏感度。大多數國家都有自己的規范或標準，并把這些標準的制定和實施授權于一個管理機構，比如我國于1981年成立了“全國無線電干擾標準化工作組”負責制定電磁兼容性標準。國際無線電干擾特別委員會（International Special Committee on Radio Interference）CISPR是國際電工委員會IEC的一個分會，主要職責是制定并向各國推薦電磁干擾標準。許多商業管理代理機構，都遵循CISPR的規則來制定自己有關發射和測試過程的標準。我國和日本等國家通常都以CISPR推薦的極限值作為自己國家標準的極限值。
    軍事上對EMC的要求是以美國國防部頒布的MIL—STD—461A、B和MIL—STD462標準為基礎理論。它的要求和工業產品標準有本質的不同，這是由于軍事上的不同目的引起的。軍用的各種系統要求復雜的戰場條件下協同工作，并且要盡力保護電視機、收音機和其它通信設備免受干擾。
    為討論國際間出現的無線電干擾問題，為消除商品交易中和無線電業務中出現的矛盾，必須規定無線電干擾測量方法和權限值，以確保國際上的某種統一性，在這一宗旨下成立了CISPR。
下表: CISPR Publ.22信息技術設備無線電干擾極限值
A級設備（在商業區使用的機器）的極限值
