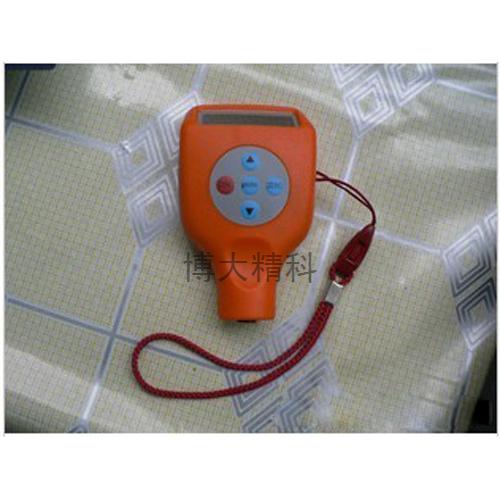

產品名稱：AT-220F(一體渦流)涂層測厚儀
★
產品描述：
本儀器采用渦流測厚方法，可無損傷地檢測非磁性金屬基體（如銅、鋁、鋅、錫等）上非導電覆層的厚度（如：橡膠、油漆、塑料、陽極氧化膜等）。本儀器廣泛地應用于制造業、金屬加工業、化工業、商檢等檢測領域。是材料保護專業必備的儀器。

1）本儀器符合以下標準
GB/T 4957-1985 非磁性金屬基體上非導電覆層厚度的測量（渦流方法）

2）特點
便攜設計，手掌大小
采用高速的DSP芯片，具有快速的測量能力
人性化設計，簡單操作。
在雙用探頭時自動識別鐵基和非鐵基材質，無需手動轉換
兩種校準方式，零點校準和二點校準
寬角度LCD液晶顯示
公制和英制單位轉換
具有電源欠電壓提示
操作過程有蜂鳴聲提示
具有自動關機功能

3)測量原理
渦流法
利用高頻交變電流線圈中產生一磁場，當測頭與金屬接觸時，金屬基體上會產生渦流，并對測頭具有反饋作用，通過其反饋作用的大小可測出覆層厚度。

顯示說明
● μm/mil  測量單位
● CAL 校準提示
● Fe 表示磁性基體測量狀態
   NFe 表示非磁性基體測量狀態
● 8.8.8.8 測量厚度顯示區
●  電源欠電壓提示

使用說明
1）開機

按下ON鍵后儀器聽到一聲鳴響，屏幕上顯示儀器編號GO8100。自動恢復上次關機前的參數設置后，將顯示0，儀器進入待測狀態。可測量工件了。經過一段時間不使用儀器將自動關機。

2）測量

儀器會自動感應被測基體：感應到是磁性基體時儀器顯示Fe；感應到是非磁性金屬是儀器顯示NFe。測量時請始終保持儀器處于垂直狀態！

3）零位校準
在待測狀態下將探頭垂直壓在基準塊上，之后屏幕上會顯示<╳.╳μm>，然后按下“ZERO”鍵進行零位校準。在上述過程中探頭一直壓在基體上，直到屏幕顯示（0 CAL）后才能提起探頭。重復零校準可獲得更為精確的零點。

注：因我們提供的Fe片和Al片的材質與貴司的基材不完全相同即零位并不一樣，因此最科學的方法是在貴司實際工件光潔底材上做零位校準！

4）兩點校準
4.1 先校準零位。方法同零位校準。
4.2 將標準膜塊方在基準塊上，用儀器測出其值。若顯示屏上測量值與標準膜片不同，則可使用▲、▼來修正讀值，使其達到標準。校準完成，可以開始測量。用▲、▼來修正讀值時請提起探頭

★
技術參數：
● 測量范圍：0-1250um
● 工作電源：兩節五號電池
● 測量精度誤差：零點校準 ±（1.5+3%H）；二點校準±【（1%～3%H）】H+1.5
● 環境溫度0-40℃
● 相對濕度≤85%
● 最小基體10*10mm
● 最小曲率凸5mm;凹5mm
● 最薄基體：0.4mm
● 重量：99克（含電池）
● 尺寸102mm*66mm*24mm

測量時注意事項
a)基體金屬特性
對于渦流方法，標準片基體金屬的電性質，應當與試件基體金屬的電性質相似。
b)基體金屬厚度：檢查基體金屬厚度是否超過臨界厚度，如果沒有，進行校準后，可以測量。
c)邊緣效應：不應在緊靠試件的突變處，如邊緣、洞和內轉角等處進行測量。
d)曲率：不應在試件的彎曲表面上測量。
e)讀數次數：通常由于儀器的每次讀數并不完全相同，因此必須在每一測量面積內取幾個讀數。覆蓋層厚度的局部差異，也要求在任一給定的面積內進行多次測量，表面粗造時更應如此。
f)表面清潔度：測量前，應清除表面上的任何附著物質，如塵土、油脂及腐蝕產物等，但不要除去任何覆蓋層物質。
g)磁場：周圍各種電氣設備所產生的磁場會嚴重干擾磁性測厚工作
h)測頭取向：測頭的放置方式對測量有影響，在測量時應該與工件保持垂直

儀器型號說明
一體式
GT810NF 渦流一體涂層測厚儀
帶線式
GT820NF 渦流分體測厚儀

使用操作步驟：
1、同時按住“▲”和“ON”鍵；
2、放開“ON”鍵；
3、待屏幕上會出現 “O”時再松開“▲”，屏幕便顯示FE,儀器進入測頭選擇狀態；
4、每按“▲”鍵一次可選擇一次，可依次選擇磁性/鐵基型（屏幕顯示Fe）、渦流/非鐵型（屏幕顯示NFe）、 兩用自動型（屏幕顯示Fe NFe）。
5、按“ZERO”鍵確認所選測頭狀態。儀器復位后進入所選測頭狀態進行測量。

保養與故障處理
1）環境要求
嚴格避強磁場、油污、重塵、潮濕、重撞。

2)更換電池
儀器長期不使用時應取出電池。當儀器出現低電壓提示時應更換電池，更換電池時請注意極性。請使用正規廠家生產的優質電池，可以避免因電池漏液而導致機器故障。

3）故障排除
出現較大誤差（如：校準不當或有操作錯誤等）時可按以下步驟恢復出廠設置。
先同時按住 “ON”和“μm/mil”鍵，先放開 “ON”鍵，然后放開“μm/mil”屏幕顯示“8888”時，再按“ON”恢復出廠設置成功，儀器正常使用。
