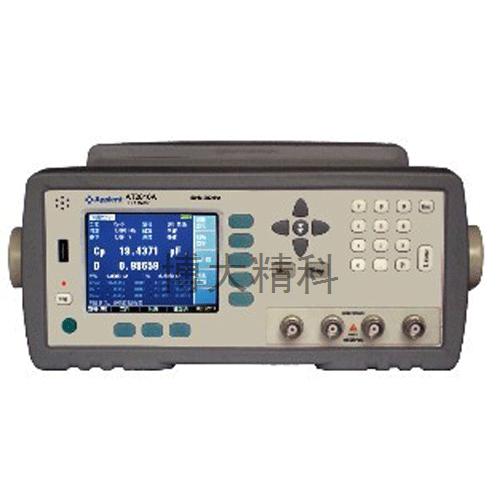

產品名稱：數字電橋
型號：AT2816A

產品特點：
電阻測量范圍：20HZ~200KHZ（Ω）
準確度等級：0.05%
重量：5.5（kg）

AT2816A 第2版[2011款] 已升級為連續頻率，頻率步進0.001Hz。
采用了真彩 TFT-LCD，全中文操作界面(可配置成英文界面)，使用最新的儀器實時操作系統 ATOS_V4，菜單軟鍵操作，全數字鍵盤，使儀器操作簡單但處理功能強大。
AT2816A可同時對元件的4參數進行測試，每種參數都可任意配置，全新改進后的儀器，實現主副四參數全6位顯示，可掃描10種頻率或電平列表，還可對3組用戶頻率進行校正，提高準確度。
全自動測試、無需人為參與，您只需插入L、C或是R，儀器自動為您配置成最佳測試條件，這些包括：自動LCR選擇，自動量程選擇和等效方式選擇。
同樣，強大的手工測試，可最大程度滿足現有條件測試：50Hz～200kHz，以0.001Hz步進，最高到200kHz的測試頻率，0.01V至2.00V的任意電平，內置和外部可輸入的直流偏置，最大256次平均，14檔分選結果輸出。
我們?yōu)樽詣訙y試設備提供了最完備的接口：自動觸發、手動觸發、外部觸發和總線觸發模式，14檔分選輸出，內置檔計數功能。
AT2816A支持10組文件操作，可對用戶設置的分選設置列表、掃描設置列表以及相關用戶設置進行保存。
兼容SCPI的RS232C接口，支持最高115200波特率，可通過計算機更快捷的控制儀器所有功能，更能通過客戶端軟件的設計完成數據統計分析和打印測試結果等功能。

技術規格
● 測試主副參數：Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,G-B,R-X,Z-θrad,Z-θdeg
● 測試監視參數:Z,D,Q,θr,θd,R,X,G,B,Y,Vac,Iac,Δ,Δ%
● 測試頻率：50Hz~200kHz (連續頻點 0.001Hz分辨率)
● 基本準確度：0.05%
● 測試電平：0.01V~2.00V 以10mV步進
● 測試速度：3次/秒，6次/秒,10次/秒，30次/秒
● 主參數6位，副參數6位顯示，監視參數6位顯示
● L: 0.00001μH - 999999H
● C: 0.00001pF - 999999μF
● R,Z: 0.00001Ω - 99.9999MΩ?
● D,Q: 0.00001 - 999999
● θ(deg): -90.0000°- 90.0000°?
● θ(rad): -3.14159 – 3.14159
● Δ%: -999.999% - 999.999%
● 輸出阻抗：30Ω, 50Ω和100Ω
● 等效電路：串聯, 并聯
● 全自動測試：量程自動，等效電路自動，參數自動。

性能特征
● 真彩16M色，TFT-LCD顯示。
● 校正功能：全量程程開路和短路掃頻清零,三組用戶點頻校準。
● 多頻測試：支持10個頻率掃描測試
● 多電平測試：支持10個電平掃描測試
● 10組文件管理，可完全存儲儀器狀態,列表掃描設置和比較器設置。
● 增強型比較器（分選）功能：可編程的P1~P9 九檔分選，主參數HI,IN,LO顯示和輸出，NG,AUX,SREJ,IDX,EOM 等顯示及輸出。
● 絕對偏差（ABS）比較方式、相對偏差（PER）和順序（SEQ）比較方式。
● 可開關的附屬檔（AUX）分選。
● 可編程1～200次平均次數，提供穩定性。
● 自定義分選結果訊響。
● 內置RS232C接口和Handler接口。
● 1000V超強沖擊保護
