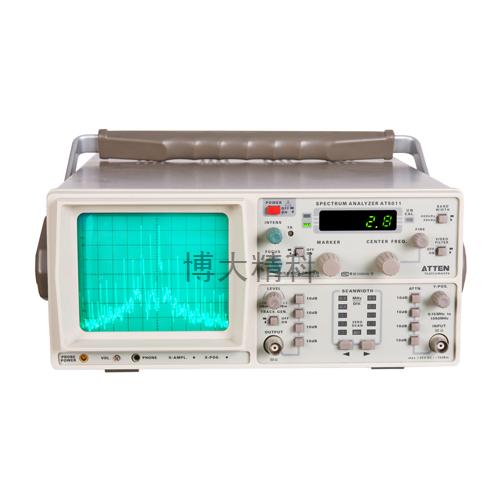

產品名稱：AT5011 掃頻式超外差頻譜分析儀/1G模擬頻譜分析儀

頻譜分析儀應用領域
1.衛星接收系統
2.無線電通信系統
3.行動電話系統基地臺輻射場強的量測
4.電磁干擾等高頻信號的偵測與分析
5.研究信號成份、信號失真度、信號衰減量、電子組件增益等
6.電子制造、射頻教育
產品重量:7KG產品尺寸:380×285×125（L×W×H）mm

用途
·頻譜儀可以很好的對遙控器、對講機、測量發射接收機、無繩電話、有線電視CATV及通訊機等有線、無線系統進行檢查及信號頻率的分析比較。
·頻譜儀可以檢測手機射頻電路的本振信號、中頻信號、發射信號等。用AT5000系列頻譜分析儀檢修手機不入網故障點，十分快捷和準確。
·頻譜分析儀通常顯示沒有處理過的原信號的信息、電壓、功率、周期、波形、邊帶和頻率。
·頻譜分析儀常用的測量有：譜波失真、雙音交調失真和雜波探測。
·電磁兼容測試（EMC）：測量各種電子設備上發射的有害電磁波的功能。另從PHOTE（耳機）插孔還可以輸出AM/FM檢波信號，可用來識別噪聲施加影響的廣播信號，從認證的角度上來說，先進行放射噪聲的測量對事前的評定、研究室非常有效的測量功能。
·還可廣泛應用于教學、科研。安泰信頻譜分析儀能真正看到電信號（如射頻脈沖信號）用傅利葉級數展開出來的圖像，教學上更容易理解，科研上更清楚。

技術指標
·頻率范圍：0.15～1050MHz
中心頻率顯示精度：±100KHz
標記精度：±0.1%頻寬+100HKz
頻率顯示分辯率：100KHz(4.5位半LED)
掃頻精度：±10%
頻率穩定度：優于150KHz/小時
中頻帶寬(-3dB)：20KHz和400KHz
視頻濾波器（開）：4KHz
掃描速率：43Hz

輸入
阻抗：50Ω
插座：N(F)連接器
衰減器：0～40dB(4×10dB步進)
輸入衰減器精度：±1dB/10dB
最小損耗電平：+10dBm, ±25VDC(衰減器0dB)，+20dBm(40dB衰減器)
掃頻寬度：100KHz/格～100MHz/格（0掃描）

一般指標
顯示：6寸CRT，8×10分格內刻度
軌跡旋轉：面板調節
電源：220V±10%，50Hz～60Hz
功耗：約20W
工作環境：0～40℃
保護：安全I(xiàn)級（IECI0I0-1）
重量：約7Kg
尺寸：380×285×125（L×W×H）mm
輸入阻抗：50Ω
插座：BNC
負載阻抗：>8Ω
AM/FM解調輸出

跟蹤發生器
輸出頻率范圍：0.15MHz～1050MHz
輸出電平范圍：-50～+1dBm(10dB步進可變調節)
輸出衰減器：0～40dB(4×10dB)
輸出衰減精度：±1dB
輸出阻抗：50Ω(BNC)
頻率響應：±1.5dB
頻射干擾(RFI)：<20dB

標配配件

頻譜分析儀可以檢測手機射頻電路的本振信號，中頻信號、發射信號等。用AT5010頻譜分析儀檢修手機不入網故障點，快捷準確進行故障定位維修。
頻率測量擴展
·儀器配合頻率擴展器(AT5000-F1)能測量頻率擴展致2000MHz ( 定性測量 )，只能用于輸入通道擴展，不能用于跟蹤源擴展，測量范圍1050 MHz~2050 MHz。
·儀器配合頻率擴展器(AT5000-F2)能測量頻率擴展致3000MHz ( 定性測量 )，只能用于輸入通道擴展，不能用于跟蹤源擴展，測量范圍2050 MHz~3050 MHz。

信號偵聽功能
頻譜分析儀輸出的FM檢波信號，分析出不加密的廣播電臺的內容，可用來識別噪聲施加影響的廣播信號，能及時從空中的電臺中進行分析，從而判斷被檢測設備的正常運行及測量第三方某些不可知的電臺活動。

AZ530近場嗅覺探頭系列(選配，僅對1GHz頻譜分析儀)
=AZ530是探測射頻電磁場的理想工具包。在產品發展階段，交于第三方進行測試之前，它是電磁干擾預認證測試的不可缺少手段。全套包括3個手持探頭，其內裝有前置放大器，可用頻率范圍從100KHz到超過1000MHz。這些探頭包括1個磁場探頭，1個電場探頭和1個高阻抗探頭，都與頻譜儀或射頻接收機的50Ω輸入阻抗相匹配。其供電可用電池，鎳鎘電池或通過電源線從頻譜儀送來。信號送出是通過1.5米BNC電纜。當與頻譜儀或測量接收機連用時，探頭可以找出或劃定電磁干擾源，同樣可評估電路板和樣機電磁兼容問題。幫助使用者估計發射場以及加屏蔽后的性能比較。也可進行對電纜和組件的機械屏蔽性能和兼容性測試。

技術指標
·頻率范圍：0.1~1000MHz（更低的頻率極限取決于探頭）
·輸出阻抗：50Ω
·插座：BNC
·輸入電容：2pF(高阻抗探頭)
·最大輸入電平：±10dB(依賴頻率范圍)
·直流輸入電壓：20Vmax
·供電：6VDC,4節AA電池，頻譜儀供電
·供電電流：8mA(磁場探頭)  5mA(電場探頭)  24mA(高阻抗探頭)
·探頭尺寸：195×40×19 （L×W×H）mm
·外殼：塑料（內部電屏蔽）

磁場近場探頭（M）
它向連接的儀器輸出一個與射頻磁場強度成比例的電壓。利用這個探頭，電路的高頻源可安排得彼此很靠近。磁場強度是隨電源距離的立方成反比。距離增加1倍，則場強為原處的1/8（H=1/d3）式中d是距離）。實際應用時，當干擾源出現時，探頭的輸出電壓會迅速增加。當制作電路板時就可以很明顯的測出哪些（例如IC）造成了干擾。從頻譜儀上可以看出這干擾最大幅度的頻率在哪里。這樣，就可采取措施改進以達到電磁兼容方面的要求。效果很明顯。亦可研究“泄漏”區域的屏蔽，以及電纜、電線傳輸中的干擾泄漏。

電場單極探頭（E）
E場單極探頭在3種探頭中最高的靈敏度。它的高靈敏度足以作為無線電或電視接收的有源天線。用了它，整塊電路板或設備所發散出的電場強度都可以被測到。例如，可以用于確定屏蔽的有效性、測量濾波器的有效性，用測量設備通過電纜輸出而順電源產生的射頻干擾對整個全發射的影響。此外，E場探頭在鑒定測試中也可做相對測量。這樣它可實施糾正性壓縮（干擾）后測量，以便再提交鑒定時得以確認。這樣，經過了預認定（鑒定前）測試后，在正式鑒定測試時就不必驚慌了。

高阻抗探頭（H）
高阻抗探頭（Hi－Z）可以測量個別接點或印制板線路板的射頻干擾（RFI）。它是直接接觸式探頭。它的阻抗很高（接近印制板的絕緣電阻）以及電容僅2pF（1GHz時80Ω）。所以可以接觸上去而不影響電路的（不很大影響）關系。所以可以對線路板上個別點加以測試。例如：可以定量地測量濾波器或其它隔阻性電路。個別的IC腳可認為是射頻干擾之源。通過這個高阻探頭，至電路的測量點，探頭的輸出是低阻抗可聯接至頻譜儀的50Ω輸入端。

存放

為使觀察屏幕方便，有三種(C、D、E)儀器角度放置供參考。在搬運后若就地上放置，參閱A；若放在水平地方，參閱C；若10度角放置，參閱D位置，提手應移向下方到自動鎖住；若要E方向，則從D位置拉出兩邊提手再移下去直到再鎖住；提手將向B圖位置時鎖住則可實現水平移動。同時，儀器必須被提起，否則手提會跳回。

前面板功能描述

1.聚焦，光點銳度調節。
2.亮度，光點亮暗調節。
3.電源（通ON和斷OFF），當電源打到通處，約經10秒鐘將有光束出現。
4.軌跡旋轉，即使有磁性（鈹鏌合金）屏蔽，地球磁場對水平掃描線的影響仍不可能避免。通過一個內裝的電位器可用來調整它，使水平掃描線與水平刻度線基本對齊。
5.標記（通ON/斷OFF），當標記按鈕置于OFF（斷）位置時，中心頻率（CF）指示器發亮，此時顯示器讀出的是中心頻率。當此開關在ON（通）位置時，標記（MK）指示器發亮，此時顯示器讀出的是標記的頻率，改標記在屏幕上是一個尖峰，標記頻率可用標記（MARKER）旋鈕來調節，它可以重合到一根譜線上。（注：在進行正確幅度讀書前應將標記斷掉）
6.中心頻率/標記（CF/MK），當數字顯示讀中心頻率時，中心頻率指示器亮，中心頻率時指示波管上水平線的中心處的頻率，當標記按鈕在通時（ON），標記指示器亮，此時顯示器讀出標記處的頻率。
7.數字顯示器（中心頻率/標記頻率之一讀出），7段，100KHz分辨率。
8.校準失敗，此LED閃亮?xí)r表示幅度值不正確，這是由于掃頻寬度和濾波器的配合、中頻濾波器設置不當而造成幅度降低的讀出。這種情況可能出現在掃頻范圍過大，相對于中頻帶寬（20KHz），或者視頻濾波器帶寬（4KHz）時，若要正確測量，可以不用視頻濾波器或者減小掃頻寬度。
9.中心頻率——粗調/細調，二個旋鈕都用于調節中心頻率，中心頻率是指顯示在屏幕水平中心處的頻率。
10.中頻帶寬，選擇中頻帶寬在400KHz和20KHz，選在20KHz帶寬時，噪聲電平降低，選擇性提高，能分隔開頻率更近的譜線，此時，若掃頻寬度過寬時，由于需要更長的掃描時間（做不到）而造成信號過渡過程產生的降低信號幅度而使測量不正確。“不校準”LED發亮就指出了這個條件。
11.視頻濾波器，視頻濾波器可用來降低屏幕上的噪聲，它使得正常下在平均噪聲電平上或剛好高出它的信號（小信號）的譜線得以觀察，該濾波器帶寬時4KHz。
12.Y位移，調節射速垂直方向移動。
13.輸入，頻譜儀的BNC 50Ω輸入，在不用輸入衰減時，不允許超出的最大允許輸入電壓為±25VDC和+10dBmAC。當加上40dB最大輸入衰減時，最大輸入電壓為+20dBm。
14.衰減器，輸入衰減器包括有4個10dB衰減器，在進入第1混頻器之前降低信號幅度，按鍵壓下時，每個衰減器接入，衰減器選擇、參考電平、基線電平（噪聲電平）三者的配合有如下所列：
