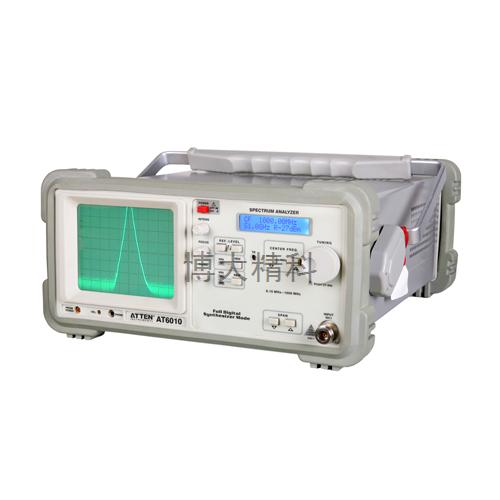

產品名稱：AT6010 數字頻譜分析儀/1G數字存儲頻譜分析儀

應用范圍
1.衛星接收系統
2.無線電通信系統
3.行動電話系統基地臺輻射場強的量測
4.電磁干擾等高頻信號的偵測與分析
5.研究信號成份、信號失真度、信號衰減量、電子組件增益等
6.電子制造、射頻教育
產品重量:5.6KG產品尺寸:285(W)×125(H)×380(D)mm

譜分析儀介紹
   電氣信號分析對許多工程師和科學家來說是一個基本的問題。即使問題不是電氣的，也依靠傳感器將信號轉換成電信號再分析其感興趣的參數。各種的物理量變換到電氣信號后，有多種儀器可對它們進行時間和頻率二種領域的分析。
   傳統觀察電氣信號是用一臺示波器在時域內觀察。時域是針對電信號的特性：恢復時間和相位上的關系。然而，并非所有電路的特性都可用時間域來完全表征。電路元件，如放大器，振蕩器，混頻器，調制器，檢波器和濾波器，最好的表征其特性的是頻響數據。用頻率域來觀察可得最好結果。為測量頻域就需要鑒別出各頻率組成并可對各頻率分量電平讀數的儀器。儀器之一就是頻譜儀。它能在示波管屏幕上用圖顯示相對于頻率的電壓或功率。
   在時域里，信號的所有頻率分量都總合在一起。在頻域范圍，復合信號的各頻率都分隔開，并且每個頻率的功率電平都被顯示出來。頻域即是相對于頻率的幅度的圖示。頻域包含了時域不能表示的信息，所以頻譜儀比起示波器來說有某些優點。
   頻譜儀比起示波器來講對低電平的失真具有更高的靈敏性。正弦波可從示波器上看到（時域），但是在頻域里，可以看到其諧波失真。高的靈敏度和寬的動態范圍也使頻譜儀得以測量低電平調制。可測量調幅，調頻和脈沖調制的射頻信號。頻譜儀可以測量載波頻率，調制頻率,  調制電平,和調制失真。也可測量變頻器件的特性，如變頻損耗、隔離度和失真度，從顯示上即可讀出。
   頻譜儀可用來測量長期和短期頻率穩定度。諸如，振蕩器的噪聲邊帶，剩余調頻和預熱時間內的頻率漂移都可通過頻譜儀的已校準頻寬被測得。連同頻譜儀掃頻測量可測量濾波器或放大器的掃頻響應。只要用跟蹤發生器就可簡單實現。

用途
●頻譜分析儀可以很好的對遙控器、對講機、測量發射接收機、無繩電話、有線電視CATV及通訊機等有線、無線系統進行檢查及信號頻率的分析比較。
●頻譜分析儀可以檢測手機射頻電路的本振信號，中頻信號、發射信號等。用AT6000系列頻譜分析儀檢修手機不入網故障點，十分快捷和準確。
●頻譜分析儀通常顯示沒有處理過的原信號的信息，電壓、功率、周期、波形、邊帶和頻率。
●頻譜分析儀常用的測量有：譜波失真，雙音交調失真和雜波探測。
●電磁兼容測試（EMC）：測量各種電子設備上發射的有害電磁波的功能。另從PHOTE（耳機）插孔還可以輸出AM/FM檢波信號，可用來識別噪聲施加影響的廣播信號，從認證的角度上來說，先進行放射噪聲的測量對事前的評定、研究是非常有效的測量功能。
●還可廣泛應用于教學、科研。安泰信頻譜分析儀能真正看到電信號（如射頻脈沖信號）用傅利葉級數展開出來的圖象，教學上更容易理解，科研上更清楚。

技術指標
頻率
范圍：0.15～1050MHz
穩定度：±10ppm/年
老化：±2ppm/年
頻率顯示分辯率：10KHz(5 1/2digit)
讀數精度：±2%*掃頻寬度+5*10-3*中心頻率±10KHz
中心頻率調節范圍：0～1050MHz
頻率發生：TCXO，DDS(數字頻率合成)
掃頻寬度范圍：零擋以及1～1000MHz(1-2-5分檔)
掃頻寬度精度：±10%
分辯率帶寬：400KHz、20KHz
視頻濾波器帶寬：4KHz
掃頻時間：20ms

幅度
頻率范圍：0.15～1050MHz
范圍：-100dBm～+13dBm
顯示：CRT，8*10div
顯示校正：10dB/div,對數的
顯示范圍：80dB(10dB/div)
幅度頻響：10dB衰減，零擋，分辯率帶寬400KHz，信號-17dBm≤±4dB
LCD顯示：2*16字符，中心頻率，掃寬，參考電平
輸入衰減器：0～40dB(4*10dB)
精度(輸入衰減)：≤±2dB/10dB
參考電平范圍：-27dBm～+13dBm(每級10dB)
參考電平精度：500MHz,-27dBm,20MHz,RBW400KHz:±2dB
最小平均噪聲：≤-90dBm(RBW20KHz VBW4KHz)
三階交調：在-27dBm時2個信號 >3MHz間隔：≤-60dBc
2次諧波抑制：-27dBm，0dB衰減，≤-50dBc
VSWR(衰減≥10dB)typ.1.5:1

輸入/輸出
接頭輸入：N(F)連接器
阻抗：50Ω
最大持續RF輸入電平10～40dB衰減：+13dBm 0dB衰減：+10dBm
最大DC輸入電壓：±25V
電源對AZ530探頭：6VDC
音頻輸出：φ3.5㎜，耳麥連接器
滾動控制輸入：中心頻率調節

跟蹤信號發生器
輸出接頭：N(F)連接器
阻抗：50Ω
頻率范圍：0.15MHz～1050MHz
輸出電平：-50dBm～+0dBm(10dB步進和無級調節)
輸出頻響：±2dB
輸出衰減器：0～40dB(4*10dB)
衰減器精度：±2dB
射頻干擾(RFI)：>20dBc

一般配置
工作溫度：+10℃～+40℃
存儲溫度：-40℃～+70℃
線電壓范圍：200VAC/110 VAC±10%,50Hz～60Hz
尺寸大小：285(W)×125(H)×380(D)mm
重量：約5.6㎏

標配配件

序號	項  目	單位	數量
1	說明書	PCS	1
2	電源線	PCS	1
3	BNC  電纜(1.5m)	PCS	1
4	測試天線	PCS	1
5	接地魚夾線	PCS	1
6	保修卡	PCS	1
7	轉接頭(BNC-N)	PCS	1

跟蹤發生器
   跟蹤發生器是一個特別的信號源。與頻譜儀聯用時，跟蹤發生器產生一個信號，它的頻率精確地跟蹤頻譜儀的調諧頻率。它之所以能精確跟蹤是由于它和頻譜儀使用同一個壓控振蕩器（VCO）。在頻譜儀的所有掃頻模式時它都能跟蹤。這樣，在全掃頻時跟蹤發生器輸出一個起到停的掃頻。而0掃頻時輸出簡單的一個載波。
   跟蹤發生器信號是由頻譜儀的第一本振和跟蹤發生器內部的固定頻率鎖相振蕩器經混頻器產生。頻譜儀／跟蹤發生器系統可有2種組態應用：開環式和閉環式。開環應用時，未知信號外加到頻譜儀的輸入端,而跟蹤發生器的輸出接去計數器。此組態是為了選擇地精確地高靈敏度地測量頻率,此時頻譜儀應調諧到需要測試的頻率而且置于0掃頻狀態。
   在閉環組態時跟蹤發生器信號輸出到被測量器件,而此器件的輸出則接到頻譜儀的輸入。在此狀態時，頻譜分析儀／跟蹤發生器變成一臺自適應的,完整的（源檢波和顯示）掃頻測量系統。內置的電平控制環路，使跟蹤發生器的輸出在整個頻段內電平一致。這種形式的掃頻測量系統可測頻率響應（幅度對頻率），祗是幅度的反射系數和回損。從回損或反射系數，就可算出駐波比SWR。
   這個系統不能測量掃頻相位和群延遲測量;  然而,它的確可做到其它掃頻系統做不到的事情，諸如掃頻儀／網絡分析儀，掃頻儀／頻譜儀，或者掃頻儀／檢波器示波器做不到的事。
   精確跟蹤意思是每時每刻此發生器的基波頻率始終在頻譜儀的通帶的中心，而發生器諧波，不管在頻譜儀內產生或者跟蹤發生器本身產生的，都不在頻譜儀的通帶之內。這樣，僅僅跟蹤發生器的基波在頻譜儀示波管的屏幕上有顯示。二次、三次諧波和互調產物都不在頻譜儀調諧之內，所以它們都看不到。這樣，即使在測量系統組成中產生了這些失真產物，在示波管顯示上卻被全部地消除。
   1dB壓縮點電平是按慣例定的，但它并不是就認為是動態范圍的上限。另一方面，下限是頻譜儀靈敏度,  正如我們已知,  是與（中頻）帶寬有關。最窄的可用帶寬是受跟蹤發生器剩余調頻和介于頻譜儀調諧頻率和跟蹤發生器輸出信號之間的跟蹤漂移，這幾方面所限制。

前面板圖說明

1.屏幕（CRT）
2.聚焦：聚焦調節在覆蓋了大部分屏幕的以及適中的靈敏度的條件下做，在整個屏幕上調節到最佳的聚焦。一般聚焦在屏幕中心最好以及越靠近邊緣越差。
3.亮度：用旋鈕調節到一個合適的亮度顯示。太高的亮度對軌跡有相反的影響使其模糊（聚焦很差）以及無法展現更多的信號細節。一般情況下，亮度和聚焦由于他們相互作用而一起調節。首先調節亮度然后在此基礎上將聚焦調節到最佳位置。
4.電源：電源開關，標記I標明ON，O表示OFF。
5.顯示：2行16個字的LCD。
6.中心頻率：可用旋鈕輸入或者按鍵輸入。

頻率將在上方顯示。使用按鍵將使頻率按50MHz為一個單元遞增或遞減。旋鈕的改變值根據掃頻寬度不同面不同。旋鈕向面板　方向按一下中心頻率將回零頻。中心頻率的信號將顯示在屏幕的中心，提供的掃頻寬度不設置為0。
7.參考電平

按左或右按鈕將改變頂格線參考電平在-27dBm，-17dBm，-7dBm，+3dBm之間選擇，屏幕也將顯示對應的數值。
衰減－輸入衰減器
屬于衰減的按鈕允許以10dB為步進10到40dB的衰減值。決定于選擇的設置最在的信號電平為：




衰減器	參考電平（頂線）	基線（底線）
0dB	－27dBm  10mV	－107dBm
10dB	－17dBm  31.6mV	－97dBm
20dB	－7dBm  0.1V	－87dBm
30dB	＋3dBm  316mV	－77dBm
40dB	＋13dBm  1V	－67dBm

在0dB的位置最大信號電平能被顯示為-27dBm，但是此設置應該避免也就是只有需要時才使用。
請注意：
不能超過最大的允許的輸入電平，否則可能會損壞輸入級。頻譜分析儀顯示一般情況下是在150kHz到1050MHz限制以內的頻率，然而，有可能輸入信號會包含超出限制的高頻高電平！
8.耳機音量：調節耳機輸出的音量。
9.輸入阻抗50Ω—測量輸入
最大25V DC也就是+10dBm高頻。對衰減器設置為40dB最大的輸入高頻信號時+20dBm。較高的電平可能會破壞輸入級。N連接器直接地連接到底盤且帶安全接地的電源插頭！
10.耳機—（3.5mm耳機插孔）
阻抗16Ω大于的耳機或揚聲器可以連到這個輸出插座。當頻譜儀對某一個譜線調諧好時可能有的音頻會解調出來。這是通過中頻部分的調幅解調器實現的。它解調了任何調幅信號，也可提供（濾波器）單邊調頻號的解調。輸出有短路保護。
11.VBW—視頻濾波器
此濾波器平均噪聲以及一般情況下會降低它，這就使得小信號可見。由于濾波器的頻響時間排除太快的掃描大的掃頻寬度對于介入的視頻濾波器不能被接受；這可用！指示。如果此信息被顯示降低掃頻寬度。首先使用中心頻率移動信號到顯示的中心，然后降低掃寬度。
12.RBW—分辨率帶寬
選擇400或者20kHz。對應的LED將會亮。決定于中頻帶寬頻譜分析儀或多或少的分離頻率。例如在20kHz的RBW時2個間隔40kHz的信號被認為是獨立的。在400kHz的RBW時兩者融合為一個信號。然而，較小的帶寬要求較慢的掃描，否則濾波器輸出不能上升它的正確值，因此幅度顯示將會很小。萬一4kHz的視頻濾波器同樣被接入掃頻寬度將被大大的降低。在顯示里的！將被顯示如果掃描太快。當然，由于噪聲取決于帶寬較小的帶寬將會降低它。
13.掃頻寬度
掃頻寬度是顯示在屏幕上的1到1000MHz的頻率范圍上。為了改變掃頻寬度將按鈕按下一次。掃頻寬度可以以1-2-5的步進從0一直增加到1GHz。除了0檔在屏幕上頻率范圍由掃頻寬度和選擇的中心頻率決定。
例如：
中心頻率300MHz，掃頻寬度500MHz：掃描從屏幕的左手邊的50MHz開始以及移動到右手邊的550MHz。[50MHz=300MHz-1/2掃頻間以及550MHz=300MHz+1/2掃頻寬度]。
請注意：
如果掃頻寬度太大關于RBW（以及VBW）會導致錯誤的幅度電平，在屏幕上顯示！。在500MHz和1000MHz的掃頻寬度通常會出現這種情況。如果！顯示首先移動信號到中心然后降低掃頻寬度距直至！消失。
零檔：按下較低的按鈕直至顯示ZERO。在零檔模式下分析儀就像一個選擇的伏特表使用來測量用CENTER FREQ. 選擇的頻率。為了退出零檔按下掃頻寬度的右邊按鈕，儀器將返回到進入零檔之前的選擇的掃頻寬度。全掃頻寬度：按下上面的按鈕直到顯示出S1GHz。
14.探頭電源
輸出+6V DC電壓以使AZ530近場嗅覺探頭工作。此電源專為它們用，其專用線隨AZ530提供。

15.Y位移：調節射速垂直方向移動。
16.軌跡旋轉
CRT具有內部網格。由于生產誤差偏轉板不可能被完美地調節到方格線,即使有磁性(鈹鏌合金)屏蔽，地球磁場對水平掃描線的影響仍不可能避免。為了對受到關于方格畫面旋轉的正或者負電流的CRT的線圈的校正。調節以使基線盡量地平行于方格線。
17.輸出衰減器
輸出電平衰減器由10dB衰減器組成，可使信號在去到“輸出”插座前經過衰減。可用上下按鈕操作。這樣，可容易得到所需要的衰減量。例如：20dB衰減值。
18.跟蹤發生器
若按鈕壓下時LED亮、跟蹤發生器工作。此時從輸出插座N座輸出正弦波信號，它的頻率決定于頻譜分析儀。在“0掃頻”模式時輸出的即是中心頻率。
19.輸出
50Ω插座用于跟蹤發生器。輸出電平在+0～-50dBm范圍內可調節(在輸出衰減器的配合下)。
20.電平
用此旋鈕可以連續調節跟蹤發生器輸出電平10dB范圍（輸出衰減器0衰減時-10～+0dBm）。

AT6000系列頻譜儀操作容易。合理的各調節器布置使得每個人都會很快熟悉它的操作。然而，即使有經驗的使用者也應預先閱讀說明書以了解全部功能。開箱后，檢查有否機械損傷和零部件松動。若發現運輸損傷，則必須立即通知供貨方。該儀器不能使用。
存放

為了能夠以最角度觀察屏幕，對儀器的安放有三個位置可選擇。如果儀器被運載后放置在地面上，手柄自動地保持垂直的運輸位置（Ａ）。為將儀器在水平面上，手柄應該轉向儀器的上面的位置（C）。對于D位置（傾斜10°），手柄必須轉向與運輸位置相反的方向指導它自動地鎖定在儀器的下面。對于E（傾斜20°），手柄應該被拉起以使它從D位置松開且向后擺動直到它再次鎖住。手柄可能同樣又將它轉向上面鎖住在D位置被安放在水平的起載的位置。同時，一起必須被舉起，否則會向后折疊。

安全性
本儀器經設計與測試符合“IEC出版物10101，對測量, 控制和實驗用途的電氣設備的安全性要求”。CENELEC規則EN61010１代表這個標準，表示離廠的安全條件。本冊中列述了使用者必須遵循的重要信息和警告以便保證安全地操作以及使頻譜儀處于安全使用條件。機身罩蓋和所有測量端子都與保護地點相連，該點與電源的地是相通的。本儀器工作是按照Ｉ類安全性規定（三芯電源線其中一芯是保護地和一個有地觸點的插頭）。電源／供電線插頭只許插到有保護地觸點的外電源插座。若用了沒有保護地連接線的接線，則必須加上保護接地連接措施。在進行測量連接之前必須先插好電源線。接地的金屬可觸及部份（機箱、插座、接頭）和電源的過電點（火線、中線）之間經過2200VDC的絕緣擊穿性試驗。在某些條件下，由于和其它市電工作的設備或儀器連接測量時在測量的顯示中或耳機收聽的聲音中可能有50/60Hz交流哼聲電壓。這可用一只隔離變壓器（Ⅱ類安全性要求的）在市電電源插座與被測設備插頭之間。大多數陰極射線管會放射出X光。但是，本儀器的福射量遠底于最大允許值36pA/Kg（0.5mR/h）。
當保護（地）有失聯時，儀器將處于不能使用狀態，當不打算使用時應作安全措施。如發生以下現象時，儀器可能發生了保護接地問題：
●有可見的損壞
●測量時有失常表現
●在不良環境下長期貯存后（即在戶外或潮濕條件）
●受強烈運輸壓力下（包裝不好）時。

使用條件
本儀器設計為室內使用。允許使用環境溫度范圍為+10℃ (+50°F) ~+40℃ (+104°F) 。偶然也可以+10℃ (+50°F) ~－10℃ (+14°F) 間使用而不會減低其安全性。允許的運輸及貯存溫度范圍為－40℃ (－40°F) ~＋70℃ (＋158°F) 。最大使用高度為2200m（不工作15000m）。最大的相對濕度為80%。
在儀器出現凝結水的條件下，則在通電使用前應該讓它先和環境同化。在某些情況時（例如頻譜儀溫度非常低時）應該在通電使用前讓它恢復２個小時。儀器應當在干凈和干燥的房間內，不具爆炸危險，腐蝕性，灰塵和潮濕的場合使用。頻譜儀可工作在任意位置，但不應阻擋對流冷卻。連續不斷工作時儀器應當水平位置放，更可取的是稍向上由提手支起。
注：指標所列誤差僅當環境溫度+15℃ (+59°F)和+30℃ (+86°F) 之間并且經60分鐘預熱后才有效。不算誤差的值對各儀器是平均起來看的典型數值。

產品保證
●ATTEN對它制造和銷售的產品提供材料和制造缺陷上的1年免費保證。此保證不適合由于不適當使用或不合適的維護和保持造成的失效，缺陷或損壞，ATTEN將不被約束去提供服務。即使在本保證條件下去修理，如這些損壞是由于非ATTEN人員對產品進行安裝，使用維修，服務或改裝造成，亦要適當收取材料費。
●為得到本保證的服務，顧客應接觸和知會銷售此產品的分銷者。
●每臺儀器在離開生產間前都經過10個小時的老化并經質量檢測。用此法可實際上剔出早期失效。在經郵運，鐵路或集裝運后建議保存它的包裝。本保證不包含運輸損壞和粗動作造成的損壞。
●在有毛病時，須將看到的主要毛病寫于一張標簽上，貼在機箱上。若此時同時將名字和電話號碼也寫上（地區和電話號，或直到部門），這樣可以加速處理對保證的要求。

維護
頻譜儀的各個重要性能應定期地進行仔細的檢驗。只有通過這樣才能極大保證所有顯示的信號具有技術數據為基礎的精度。
儀器外表應定期用灰塵刷子清掃。機箱和提手，塑件和鋁件上難清除的污垢可用打濕的布（99%水+1%中性清潔劑）擦除。酒精或洗滌用汽油（石油醚）可用來去除油污。屏幕可用水或者洗滌汽油（不能用乙醇（酒精）或溶劑），之后必須用一塊干的干凈的無絨布擦揩。不能讓清潔液漏入儀器內部。使用其它的清潔物件會傷及塑料件和涂層表面。

供電電壓
頻譜儀工作在供電電壓220V AC。保險絲座是在3極電源插座的上方，保險絲蓋很容易拆下的。保險絲座可以通過用一個小起子壓它的支架而脫開。支架是在保險絲座的左右兩側，它必須向中間推壓直到兩端都卡住。保險絲可更換。繞上保險絲或短路保險器座都是不允許的；ATEEN對這樣做造成的后果不負任何責任，并且所有的保證將變為零和無效。

保險絲型號：φ5×20mm；250V AC
●應符合IEC標準127，第四種（或DIN41662或41571，第三種）
●時間特性：慢爆
●供電電壓：220V±10%
●額定保險絲電流：T315mA
●額定電流：T160mA

使用說明
在操作AT6000系列頒譜儀之前，先閱讀本手冊中“安全性”這一段很重要。使用AT6000系列頒譜儀時不需要特別的知識。直觀的面板操作件和基本功能的制約保證立即可以有效地使用。但為了保證最佳工作，須要遵守一些基本指示。
注意！AT6000系列頻譜儀最靈敏的元件是輸入部份。它包括信號衰減器和第１混頻器。未經輸入衰減時，加到輸入端的電壓必須不超出+10dBm（0.7Vrms）AC或±25VDC。當有40dB最大衰減時，AC電壓必須不超出+20dBm（2.2Vrms）。這些極限必須不被超出，否則，輸入衰減器和／或者第１混頻器可被損壞。當經過LISN（線路阻抗指定化網絡）測量時，頻譜儀的輸入必須用一個瞬變限幅器來保護。

在測量心中沒有數的信號之前，應檢查有沒有不可接受的高電壓。也推薦開始測量時用最大的衰減量和最寬的掃頻范圍（1000MHz）。使用者也應該考慮有否頻率范圍以外 (例如1200MHz) 的超高信號幅度可能出現，雖然它看不到。0Hz～150kHz頻率范圍內在AT6010/11頻譜儀中是沒有指標的。若此范圍出現顯示，則幅度是不準確的。避免將顯示調得過亮。在頻譜儀上顯示的各信號一般都可容易的讀出，即使在低亮度情況。
由于變頻原理，在0Hz上會出現一根譜線。稱為中頻直通。這是由于第１本振掃過中頻而致。它可因不同儀器而有不同的高度。滿屏幕還超出并不說明儀器有故障。

AZ530近場嗅覺探頭系列（選配）
AZ530是探測射頻電磁場的理想工具包。在產品發展階段，交于第三方進行測試之前，它是電磁干擾預認證測試的不可缺少手段。全套包括３個手持探頭，其內裝有前置放大器，可用頻率范圍從100kHz到超過1000MHz。這些探頭包括１個磁場探頭，１個電場探頭和１個高阻抗探頭，都與頻譜儀或射頻接收機的50Ω輸入阻抗相匹配。其供電可用電池，鎳鎘電池或通過電源線從頻譜儀送來。信號送出是通過1.5米BNC電纜。當與頻譜儀或測量接收機連用時，探頭可以找出或劃定電磁干擾源，同樣可評估電路板和樣機電磁兼容問題。幫助使用者估計發射場以及加屏蔽后的性能比較。也可進行對電纜和組件的機械屏蔽性能和兼容性測試。

技術指標
●頻率范圍：0.1～1000MHz（更低的頻率極限取決于探頭）
●輸出阻抗：50Ω
●插座：BNC
●輸入電容：2pF（高阻抗探頭）
●最大輸入電平：+10dBm (依賴頻率范圍)
●直流輸入電壓：20Vmax
●供電：6VDC，4節AA電池，頻譜儀供電
●供電電流：8mA（磁場探頭）
            5mA（電場探頭）
            24mA（高阻抗探頭）
●探頭尺寸：195×40×19（L×W×H） mm
●外殼：塑料（內部電屏蔽）

磁場近場探頭（Ｍ）
它向連接的儀器輸出一個與射頻磁場強度成比例的電壓。利用這個探頭，電路的高頻源可安排得彼此很靠近。磁場強度是隨電源距離的立方成反比。距離增加１倍，則場強為原處的1/8（Ｈ＝1/d3，式中ｄ是距離）。實際應用時，當干擾源出現時，探頭的輸出電壓會迅速增加。當制作電路板時就可以很明顯的測出哪些（例如IC）造成了干擾。從頻譜儀上可以看出這干擾最大幅度的頻率在哪里。這樣，就可采取措施改進以達到電磁兼容方面的要求。效果很明顯。亦可研究“泄漏”區域的屏蔽，以及電纜、電線傳輸中的干擾泄漏。
電場單極探頭（E）
E場單極探頭在3種探頭中有最高的靈敏度。它的高靈敏度足以做為無線電或電視接收的有源天線。用了它，整塊電路板或設備所發散出的電場強度都可以被測到。例如，可以用于確定屏蔽的有效性、測量濾波器的有效性，用測量設備通過電纜輸出而順電源產生的射頻干擾對整個全發射的影響。此外，E場探頭在鑒定測試中也可做相對測量。這樣它可實施糾正性壓縮（干擾）后測量，以便再提交鑒定時得以確認。這樣，經過了預認定（鑒定前）測試后，在正式鑒定測試時就不必驚慌了。
高阻抗探頭（Ｈ）
高阻抗探頭（Hi-Z）可以測量個別接點或印制板線路板的射頻干擾（RFI）。它是直接接觸式探頭。它的阻抗很高（接近印制板的絕緣電阻）以及電容僅2pF （1GHz時80Ω）。所以可以接觸上去而不影響電路的（不很大影響）關系。所以可以對線路板上個別點加以測試。例如：可以定量地測量濾波器或其它隔阻性電路。個別的IC腳可認為是射頻干擾之源。通過這個高阻探頭，至電路的測量點，探頭的輸出是低阻抗可聯接至頻譜儀的50Ω輸入端。

AT808專用射頻信號源（選配）
AT808手機信號源模擬的是一個蜂窩移動手機接收頻段的射頻信號，它主要用于移動接收機故障的維修，是頻譜分析儀的最佳“拍檔”。
AT808專用射頻信號源的用途
因為基站發出的手機接收信號是不穩定的，并且一般都在-70dBm ~ -90dBm, 有些地方更弱，甚至無信號。為了使廣大手機維修人員更方便使用頻譜分析儀，測量分析射頻電路，特別是中頻信號等。為此安泰信公司研制出AT808手機射頻信號源。AT808頻率可調，其輸出幅度也能定量可調,并且其三個固定頻率輸出中有模擬的IQ信號。因此配合AT6010頻譜分析儀使用，能檢測無接收故障及接收故障。
AT808射頻信號源操作簡單，若配合頻譜分析儀使用，會使移動手機的接收故障維修非常方便。若您對手機電路有一定的了解，那么，利用射頻信號源與頻譜分析儀的配合，可以對所有手機的接收故障進行快速準確的維修。
AT808射頻信號源的特點
輸出935～960MHz之間可調的射頻信號，通過按鈕操作，并可設置３個固定的頻率輸出。它們分別是50信道的945MHz; 75信道的950MHz; 100信道的955MHz。用固定點頻輸出，內含鎖相電路,可以保證輸出精確固定的射頻接收信號，從而能更穩定，更容易測量接收中頻及后級電路是否正常。
射頻信號源輸出的信號幅度范圍在-85~-20dBm之間，通過衰減按鍵的操作，可設置不同幅度的信號輸出。在檢修無接收故障時，通常設置信號發生器的輸出為-20dBm左右 (不要按下任何衰減按鍵，此時信號源輸出幅度為-20dBm )。在檢修接收差故障時,  通常設置信號輸出幅度在-70dBm左右 ( 同時按下衰減按鍵20dB、20dB、10dB此時信號源輸出幅度為-70dBm)。對于摩托羅拉和諾基亞手機，可將故障機設置在測試狀態下，設置接收機工作的信道為75信道（即950MHz）。選擇射頻信號源上的75信道的點頻即可。也就是要使被測故障機的工作信道與AT808信號源上的信道對上，這樣信號源上的信號才能進入手機。

對于其它手機，可將射頻信號設置在任何一個信道上，但需配合頻譜分析儀使用。

在進行射頻信號源與手機連接時，只需通過射頻電纜連接到故障機的天線觸點處即可。
