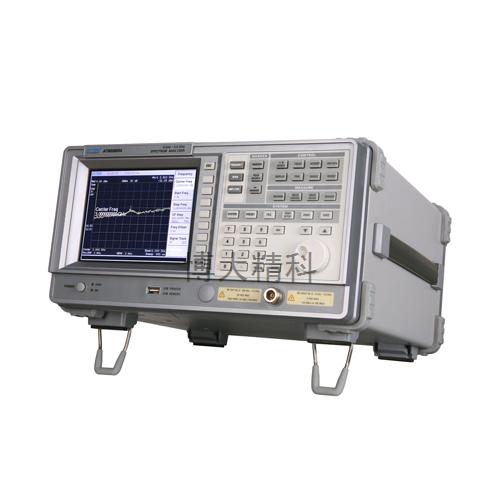

產品名稱：AT6030DM 數字存儲頻譜分析儀/不帶信號源

頻譜分析儀應用領域
1.衛星接收系統
2.無線電通信系統
3.行動電話系統基地臺輻射場強的量測
4.電磁干擾等高頻信號的偵測與分析
5.研究信號成份、信號失真度、信號衰減量、電子組件增益等
6.電子制造、射頻教育
產品重量:10KG產品尺寸:350x195x375（L×W×H）mm

描述
AT6000D系列是采用數碼合成寬帶頻率及動態范圍的數字頻譜分析儀，可適用于移動通信（CDMA2000，WCDMA）、RF系統、廣播、EMI/EMC等多種領域，是一種高性價比、普及型的頻譜分析儀。

特點
●高性能數碼合成方式設計
●頻率范圍：9kHz~3.0GHz
●頻率分解功能：最小1Hz
●輕便攜帶
●寬帶輸入動態范圍：-125~+20dBm(前置放大器20dB)
●簡單的鍵盤結構：易于使用
●CDMA測試功能：ACPR，ALCR，OCBW
●頻道測試功能
●多種而方便的外部接口：USB，LAN，RS-232C，LTP
●適用0.5ppm高精密Reference

技術指標
頻率
●范圍：9 kHz to 3.0 GHz
●分辨率：最小 1 Hz
●Span范圍
  100 Hz / div to 300 MHz / div
  1,2,5 階段選擇 (自動), ZERO Span, FULL Span (9 kHz to 3.0 GHz)
●頻率選擇：Start, Stop, Center, Span 設定
●Span準確度：指定Span范圍的 ±3 %
●讀出精度：Span準確度 + 頻率標準準確度 + RBW 50 %
●相位噪聲：≤ -90 dBc / Hz (10 kHz 以Off set為準)

振幅
●范圍：+ 20 dBm ~ - 105 dBm
●平均噪聲電平 (1 kHz RBW, 10 Hz VBW)
  ≤ -105 dBm : 150 kHz ~ 1 GHz
  ≤ -100 dBm : 1 GHz ~ 2.4 GHz, 50 kHz ~ 150 kHz
  ≤ -95 dBm : 2.4 GHz ~ 3 GHz
●振幅單位 : dBm, dBmV, dBuV, V, mV, uV, W, mW, uW
●顯示刻度線性度
  ≤ ±1.5 dB / 70 dB (10 dB / div), ≤ ±1.5 dB / 40 dB (5 dB / div)
  ≤ ±0.5 dB / 8 dB (1 dB / div), ≤ ±0.5 dB / 16 dB (2 dB / div)
●頻響(0 dB 衰減基準) : -3.5 ~ 1.5 dB (100 kHz ~ 10 MHz) ±1.5 dB (10 MHz ~ 3 GHz)
●參考電平(Level)
  測定范圍 : -90 dBm to + 20 dBm
  分辨率: 0.1 dB
  階段精度 : ±1.5 dB
●2次諧波失真 : ≤-60 dBc, -40 dBm input
●交調失真 : ≤-70 dBc, -40 dBm input
●剩余寄生 : ≤-85 dBm (input terminated 0 dB 衰減)
●其它輸入寄生 : ≤-60 dBc, -30 dBm input
●分辨率帶寬
  選擇寬帶：1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz, 300 kHz, 1 MHz, 3 MHz, 9 kHz, 120 kHz
  準確度：±20 %
  選擇度：60 dB / 3 dB ratio < 15 : 1
          60 dB / 6 dB ratio < 12 : 1 (9 kHz, 120 kHz)
  選擇誤差：≤ ±1.0 dB (1 kHz Reference RBW)
  視頻帶寬：10 Hz to 3 MHz in 1-3-10 steps

掃描（sweep）
●時間：100 ms to 1000 sec, 40 ms to 1000 sec (Zero Span)
●準確度：≤ ±20 %
●觸發源Trigger source：External (rear), Video, Freerun, Line
●觸發模式Trigger Mode：continuous, single
●觸發電平Trigger Level：TTL  level

存儲
●波形存儲：最多 900個
●設置存儲：最多 3000個

屏幕顯示
●類型：6.4″ Color TFT LCD屏幕
●顯示器分辨率：640 (H) x 480 (V) 實際顯示面積
●標記模式Marker Mode：峰值搜索，Delta 標記，中心標記，參考標記（最多8個）

輸入
●RF 輸入連接器：N型 Female, 50 Ω nominal標稱值.
●VSWR：150 kHz to 3.0 GHz, VSWR < 1.5 : 1 (以0 dBm Reference Level為準)
●最大輸入電平：0 Vdc, +20 dBm

標準頻率 (10 MHz, Ref.)
●溫度穩定性：± 0.5 ppm
●Aging：± 0.5 ppm / Year
●連接器：BNC female
●輸入電平：-5 dBm to +15 dBm
●輸出電平：10 MHz, +8 dBm nominal標稱值

接口（Interface）
●RS-232C
●打印機
  驅動程序：支持PCL3 or PCL5, HP, EPSON, SAMSUNG, CANON等打印機
  連接器：支持標準 25 pin female D-Sub 并列打印機用端口、USB
●USB 2.0 Host
  打印機驅動程序：支持HP, EPSON, SAMSUNG, CANON等打印機
  USB Storage Device：支持1.1, 2.0、圖像文件保存用，支持GIF格式
●Ethernet (Option)
  10-Base-T Ethernet：支持因特網遙控裝置（Internet romote control）
●GPIB Interface (Option)：IEEE 488 bus

一般配置
●尺寸：350 (寬) x 195 (高) x 375 (長度) mm
●重量：10 kg
●預熱時間：為準確的進行測定持續20分鐘以上
●電源電源：100-240 VAC at 50 / 60Hz消耗功率 : 80 watts maximum (沒有內置option時)
●操作溫度：0 ℃ to 40 ℃
●存儲溫度：-20 ℃ to 70 ℃
●電子波規格
  RF emissions：EN 550011
  RF Immunity：EN 50082-1

標配配件
●6030DM說明書
●電源線（1.5M）
●測試天線
●BNC-BCN線(1.5M)
●SMA-SMA線(1.0M)
●適配器(SMA-N)
●BNC-N
●SMA-KK
●以太網線

反射測量電橋（RLB6031）（選購）
需配合信號源跟蹤源使用，直接接在信號的輸入與輸出端口，用于測量各種RF器件反射損耗和駐波比。

前面板功能

1.6.4寸 TFT-LCD 顯示裝置。這里顯示波形、參數設定、表示值、菜單按鍵標簽等。
2.菜單鍵在畫面旁邊，未標示著標簽。菜單鍵以按鈕形式出現在標簽旁邊的LCD畫面上。分析儀前面板上標示的大部分按鈕其功能可利用菜單鍵使用。
3.FREQUENCY, SPAN 及 AMPLITUDE鍵激活分析儀的功能并使之能夠使用該功能菜單。FREQUENCY鍵是輸入頻率參數的按鈕。 SPAN 鍵是輸入SPAN參數的按鈕。AMPLITUDE鍵輸入是振幅參數的按鈕。
4.MARKER功能是控制分析儀Trace上的標記、讀出頻率及振幅，自動找出最高振幅的信號。MARKER鍵是設定MARKER的鍵。PEAK SEARCH鍵是有關探索最高點功能的鍵。MARKER -> 鍵是把MARKER值設定為特定參數的鍵。
5.CONTROL功能是能夠控制分辨率寬頻帶及sweep時間并且使它能夠用菜單控制顯示，而且可設定測算所需要的其他分析儀的變量。I/O DETECT鍵設定Ref. 10 MHz信號輸入輸出、以及Detect Mode。TRACE鍵是在LCD屏幕上設定trace。AUTOSET鍵是找出任意信號并自動設定測定參數的鍵。BW/AVG 鍵是設定RBW， VBW以及AVG的鍵。DISPLAY鍵是設定屏幕顯示功能的鍵。TRIG鍵是設定TRIG功能的鍵。SINGLE 鍵是演示單一sweep的鍵。SWEEP 鍵是設定sweep時間和sweep模式的鍵。
6.MEASURE是使能夠使用分析儀進行測量菜單鍵。如果測定正在進行時，你可以使用由MEAS SETUP鍵定義的當前的測量的附加菜單鍵。利用MEAS CONTROL 及 RESTART可使用增加的測定控制功能。MEASURE 鍵是施行測量功能的鍵。MEAS CONTROL 鍵是控制測量功能的鍵。MEAS SETUP鍵是設定測量功能的鍵。RESTART鍵是重新開始測量的鍵。
7.SYSTEM 鍵內的功能影響分析儀整體狀態。利用SYSTEM鍵可進行多種設定和排列作業。PRESET 鍵是按設定的狀態把分析儀初始化。FILE鍵菜單把目前的trace,狀態等儲存到分析儀存儲器或USB flash存儲器，也可從這些存儲器中下載。SAVE 鍵是及時實行目前定義的儲存功能。PRINT SETUP菜單鍵可進行對打印文件的設定功能。PRINT 鍵是及時向打印機傳送打印數據。
8.是電源開關。PANEL后面的主電源開關在開啟狀態下使用。輕輕按一下鍵，在STBY狀態下會傳輸電源。再按住鍵等待3秒，在電源開啟的狀態下返回到STBY狀態。
9.可使用USB Flash Memory 或 USB Printer。
10.是Tracking Generator 或 CDMA Signal Generator的輸出連接器。(如果無選項則不提供)
11.RF 輸入連接器。
12.包括STEP鍵,KNOB及數字鍵區的控制數據鍵可改變當前激活的功能。數據控制鍵使用于改變如中心頻率、開始頻率、分辨率頻帶及標記位置等功能的值。數據控制按該功能所規定的方式改變當前的功能。例如中心頻率利用KNOB進行精密的調整或利用STEP鍵按階段或利用數字鍵區，改變為正確的值。KNOB可連續地改變如中心頻率、參考電平(reference level)及標記位置的功能。按順時針方向轉動knob值會增加。連續改變時，調整范圍根據測定范圍的大小而決定。 knob可改變中心頻率、開始及停止頻率或基準水（reference level）。調整中心頻率或參考電平（reference level）時，新的sweep實際開始之前隨著knob的旋轉從右到左或上下移動。數字鍵區使用于輸入當前設定的分析儀功能的正確值。數字可使用小數點。反之小數點會位于數字的最后。輸入數字必須按單位鍵才可結束。數字輸入開始后，菜單鍵上會出現單位鍵level。單位鍵隨當前激活功能而改變。例如，對頻率span的單位鍵是GHz, MHz, kHz 及 Hz，基準水平（reference level）的單位鍵是dBm。

后面板功能

1.散熱的風扇（裝備內部產生的熱）
2.外部觸發（trigger）輸入連接器（connector）
3.以太網通訊的連接器
4.RS－232C 連接器
5.AC主電源開關(包括保險絲)
6.基準頻率輸入/輸出連接器 ,外部基準頻率輸入到這連接器時，使用者利用前面板的鍵盤操作可使用這個端口。
7.frame接地端子。
8.GPIB接觸連接器。
9.打印機連接器
10.連接電源線的AC電源開關（包括保險絲）。包括兩個過電流保險絲。

顯示器說明
下面是分析畫面會出現的項目的例。畫面項目說明請參考下面的說明。功能鍵是表示設定該項目。
