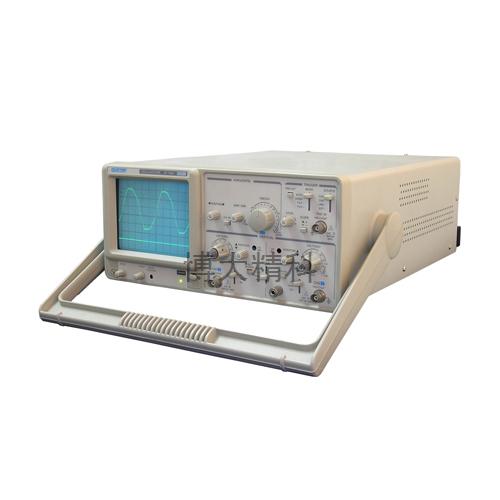

產品名稱：AT7328 雙通道模擬示波器/20M雙蹤模擬示波器

 高亮度及高加速極電壓的CRT，這種示波管速度快，亮度高。加速極電壓為2千伏，即使在高速掃描的情況下也能顯示清晰的軌跡。交替觸發功能可以觀察兩個頻率不同的信號波形。電視信號同步功能，該示波器具有同步信號分離電路可保持與電視場信號和行信號的同步。CH1輸出，在后面板上的50Ω輸出信號可以直接驅動頻率計或其它儀器。X-Y操作，當設定在X-Y位置時，該儀器可作為X-Y示波器

產品重量:8KG
產品尺寸:310*150*455mm

技術指標
垂直系統
靈敏度：5mV~5V/DIV，按1-2-5順序分10檔
精度：≤3%
微調靈敏度：1/2.5或小于面板指示刻度
頻寬：DC～20MHz交流耦合：小于10Hz（對于100KHz8DIV頻響-3dB）
上升時間：約17.5nS
輸入阻抗：約1MΩ/25pF
方波特性：前沖：≤5%（在10mV/DIV范圍內）；其它失真：在該值上加≤5%
DC平衡移動：5mV ~ 5V、DIV：±0.5DIV
線性：當波形在格子中心垂直移動（2DIV）幅度變化≤±0.1DIV
垂直模式：CH1通道1；CH2通道2；DUAL：通道1通道與2同時顯示，任何掃描速度可選擇交替或斷續方式；ADD：通道1與通道2做代數相加
斷續重復頻率：約25KHz
輸入耦合：AC、GND、DC
最大輸入電壓：300V峰峰值（AC頻率≤1KHz）
兩通道之間的絕緣：＞1000:150KHz（在5mV/DIV范圍）＞30:120MHz ＞30:140MHz
共模抑制比：在50KHz正弦波時＞50:1(設定CH1和CH2的靈敏度在相同的情況下)
CH1信號輸出：最小20mV/DIV（50Ω輸出頻寬50Hz~5MHz）
CH2 INV BAL：平衡點變化率≤1DIV（對應于刻度中心）

觸發
觸發信號源：CH1、CH2、LINE、EXT（在DUAL或ADD模式，CH1 CH2僅可選用一個，在ALT模式時，如果TRIG ALT的開關按下，可以用作兩個不同信號的交替觸發）
耦合：AC：20Hz到整個頻段
極性：+/-
靈敏度：20Hz~2MHz:1.0DIV；TRIG-ALT:2DIV；EXT:200mV；2MHz~20MHz:1.5DIV；TRIG-ALT:3DIV；EXT800mV；TV同步脈沖＞1DIV(EXT:1V)
觸發模式：AUTO自動當沒有觸發信號輸入時，掃描工作在自由模式下（適用于頻率大于25Hz的重復信號）；NORM，常態當沒有觸發信號時，蹤跡處在待命狀態并不顯示；電視場，當想要觀察一場的電視信號時；電視行，當想要觀察一行的電視信號時（僅當同頻信號為負脈沖時，方可與電視場和電視行同）
外觸發模式信號：輸入阻抗約1MΩ/25p
輸入阻抗：最大輸入電壓：300V（DC+AC峰值）
最大輸入電壓：AC頻率不大于1KHz

水平系統
掃描時間：0.2uSec~0.5Sec/DIV,按1-2-5順序分20檔
精度：±3%
微調：≤1/2.5面板指示刻度
掃描擴展：10倍
×10MAG掃描時間精度：±5%(20nSec~50nSec未校正)
線性：±3%×10MAG：±5%(20nS~50nS未校正)
由×10MAG引起的位移：在CRT中心小于2DIV

X-Y模式
靈敏度：同垂直軸
頻寬：DC-500KHz
X-Y相位差：小于或等于3度（DC-50KHz之間）

Z軸
靈敏度：5Vp-p
頻寬：DC-2MHz
輸入阻抗：約47KΩ
最大輸入電壓：30V(DC+AC峰值，AC頻率小于或等于1KHz)

校正信號
波形：方波
頻率：約1KHz
占空比：小于48:52
輸出電壓：2Vp-p±2%
輸出阻抗：約1KΩ

CRT示波管
型號：6英寸，矩形，內刻度
磷光粉規格：P31
加速極電壓：約2KV 20MHz
           約12KV 40MHz
有效屏幕面積：8×10DIV[1DIV=10mm]
刻度：內部
軌跡旋轉：面板可調

電源要求
電壓：固定AC220V ±10% 或 110/220可轉換
頻率：50Hz/60Hz
功耗：約40VA

工作環境
環境溫度：10℃~35℃
最大工作范圍：0℃~40℃
濕度：85%RH，干燥
機械尺寸：310*150*455mm
重量：約8KG
存貯溫度：-10℃~70℃

配件
電源線：1根
說明書：1份
探極：2根

前面板介紹

CRT.6)—電源：主電源開關，當此開關開啟時發光二極管6)發亮。
2)—亮度：調節光跡或亮點的亮度。
3)—聚焦：調節光跡或亮點的清晰度。
4)—軌跡旋轉：半固定電位器用來調整水平軌跡與刻度線的平行。
33)—濾色片：使波形顯示效果更舒適。
垂直軸：
8)CHl(X)輸入：Y1通道輸入端，在X-Y模式下，作為X軸輸入端。
20)CH2(Y)輸入：Y2通道輸入端，在X-Y模式下，作為Y軸輸入端。
10)18)AC-GND-DC：選擇垂軸軸輸入信號的輸入方式。
      AC：交流耦合。
      GND：垂直放大器的輸入接地，輸入端斷開。
      DC：直流耦合。
7)22)垂直衰減開關：調節垂直偏轉靈敏度，(從1mV/div～5V/div分12擋)
9)21)垂自微調：微調靈敏度≥2.5:1標示值，在校正位置時，靈敏度校正為標示值。
13)17)CH1和CH2的DC BAL：這兩個用于衰減器的平衡調試，詳見16頁的DC BAL調試。
11)19)▼▲垂直位移：調節光跡在屏幕上的垂直位置。
14)垂直方式：選擇CHl與CH2放大器的工作模式。
   CHl或CH2：通道1或通道2單獨顯示。
   DUAL：兩個通道同時顯示。
   ADD：顯示兩個通道的代數和CHl＋CH2。按CH2 INV 16)按鈕，為代數差CHl－CH2。
12)ALT／CHOP：在雙蹤顯示時，放開此鍵，表示通道1與通道2交替顯示(通常用于掃描速度較快的情況下)；當此鍵按下時，通道1與通道2同時斷續顯示(通常用于掃描速度較慢的情況下)。CH2 1NV：通道2的信號反向，當此鍵按下時，通道2的信號以及通道2的觸發信號同時反向。

觸發：
24)外觸發輸入端子：用于外部觸發信號。當使用該功能時，開關23）應設置在EXT的位置上。
23)觸發源選擇：選擇內(1NT)或外(EXT)觸發
   CHl：當垂直方式選擇開關14）設定在DUAL或ADD狀態時，選擇通道1作為內部觸發信號源。
   CH2：當垂直方式選擇開關14）設定在DUAL或ADD狀態時，選擇通道2作為內部觸發信號源。
   TRIG ALT27)：當垂直方式選擇開關14）設定在DUAL或ADD狀態時，而且觸發源開關23)選在通道1或通道2上，按下此鍵時，則以交替選擇通道1和通道2作為內觸發信號源。
   LINE：選擇交流電源作為觸發信號。
   EXT：外部觸發信號接于24)作為觸發信號源。
26)極性：觸發信號的極性選擇。“＋”上升沿觸發，“－”下降沿觸發。
28)觸發電平：顯示—個同步穩定的波形，并設定一個波形的起始點。向“＋”旋轉觸發電平向上移，向“－”旋轉觸發電平向下移。
25)觸發方式：選擇觸發方式    ·
   AUTO：自動  當沒有觸發信號輸入時掃描在自由模式下。
   NORM：常態  當沒有觸發信號時。蹤跡在待觸發狀態(并不顯示)
   TV-V：電視場適用于觀察一場的電視信號。
   TV-H：電視行適用于觀察一行的電視信號。
   (僅當同步信號為負脈沖時，方可同步電視場和電視行)。

時基：
29)水平掃描速度開關：掃描速度可以分20檔，從0.2uS/div到0.5S/div。當設置到X-Y位置時可用作X-Y示波器。
30)水平微調：微調水平掃描時間，使掃描時間被校正到與面板上TIME/DIV—致。TIME/DIV掃描速度可連續變化，當順時針旋轉到底為校正位置。整個延時可達2.5倍甚至以上。
32) ??水中位移：調節光跡在屏幕上的水平位置。
31)掃描擴展開關：按下時掃描速度擴展10倍。

其它：
1)CAL：提供幅度為2Vp-p頻率為1KHz的方波信號，用于校正10：1探頭的補償電容器和檢測示波器垂直與水平的偏轉因數。
15)GND：示波器機箱的接地端子。

后面板介紹

34)交流電源：交流電源輸入插座，交流電源線接于此處。
35)支撐塊：當示波器面向上放置時，用于支撐示波器，并且可以引出電源線。
36)保險絲：保險絲規格見列表二。
37) Z軸輸入：外部亮度調制信號輸入端。
38)通道1信號輸出：提供通道1信號（約20Mv/div）去的終端，適合外拉頻率計或其它信器。

維護（!!!警告：以下指南僅適合專業人員，為了避免電擊，非專業人員切勿維修。）
1.保險絲的更換
如果保險絲燒壞，電源指示燈熄滅，示波器將不能工作。通常保險絲不會開路，除非電路發生故障。請先檢查可能引起保險絲燒毀的電路故障，然后更換保險絲。請使用與原規格一致的保險絲。保險絲在后面板上。
注：為了避免火災，僅使用250V電壓和相應電流的保險絲。更換前，應將示波器與電網斷開。
2.清潔
●清洗示波器時，請使用浸有中性洗滌劑和水的軟布。不要將洗滌劑噴于示波器表面，以免將水滲入機箱內部造成損害。
●不要使用含有汽油、苯、甲苯、二甲苯、丙酮等化學物質或類似的溶劑。
●不要用研磨劑之類的產品清洗示波器。
