產品庫存號：
- 產品庫存號：GRATX-21
- 產品庫存號：GRATX-21
產品名稱：AT8010D 高頻標準信號發生器/射頻信號源
應用領域：
1.TV-SET.FM&AM收音機
2.無繩電話
3.通訊設備
4.汽車音響
5.無線廣播
6.無線搖控設計及產品
產品重量:8KG產品尺寸:134(H)×300(W)×330(D)mm
概述
AT8010D是高頻標準信號發生器，可以設定載體頻率（5kHz～1100MHz），可以輸出FM/AM調制及-14dBμV～126dBμV（EMF）的RF電平。而且備齊低FM/AM Diatotion及高S/N比Memory存儲機能，所以合適在RF（Radio Frequency）關系開發及修理。
載體頻率
載體頻率時正弦波制造用PLL（Phase Locked Lop）IC，范圍是5kHz～1100MHz，以帶DPLL（Digital PLL）環路能制造載體頻率拿著高仰賴度和安定度。通LCD Display直接表示全部設定頻率，用面板的數字鍵直接設定需要的頻率，或者設定Delta Step用UP/DOWN鍵或Rotary Switch可變和Delta Step頻率。
調制
用400Hz及1KHz內部調制訊號源與外部調制訊號源可以頻率調制及振幅調制。變頻值會表示在LCD Display到少數點一下一位數，用面板的數字鍵直接設定需要的頻率，或者設定Delta Step用UP/DOWN鍵或Rotary Switch可變和Delta Step頻率。
RF輸出電平
RF電平的設定范圍是-14dBμV～126dBμV（EMF），-127dBm～+13dBm用面板的單位鍵可以變RF電平的單位為mV/μV及dBm、dBμV等。頻率值會表示在LCD Display到少數點以下一位數，用面板的數字鍵直接設定電平，或者設定Delta Step用UP/DOWN鍵或Rotary Switch可變和Delta Step頻率。
存儲/調出功能
在內部記憶體位址（00～99）可以存儲載體頻率，F(xiàn)M/AM調制值或者調制與否，RF電平值，各種Delta Step值等，必要時可以再使用。現在用著記憶體位址表示在LCD，按面板的數字鍵直接輸入記憶體位址，或設定Delta Step的話，利用Rotary Switch可變位址和Delta Step。而且，用UP/DOWN鍵，能反復使用記憶地點中的任何部分。（Address Rotetion）
技術參數：
頻率
| 范圍 |
5KHz～1100MHz |
| 顯示 |
16×2LCD（表現最大9位） |
| 分辨率 |
5kHz-499.9MHz（1kHz,1.25kHz） |
| 500MHz-1100MHz（2.5kHz） | |
| 精確度 |
±1PPM（1×10-6） |
調制
| 調制方法 |
調幅及調頻 | |
| 內部調制信號源 |
400Hz及1kHz±2% | |
| 外部調制信號源 |
輸入阻抗 |
100kΩ |
| 輸入電平 |
0-2Vrms | |
| 頻率 |
輸入范圍：AM:20Hz-10kHz FM:20Hz-100kHz | |
| Response：±dB以內（但以1KHz為基準）（Typical±1dB） | ||
| 調幅 |
設定范圍：0.0%～99.9% | |
| 顯示：16×2LCD（表現最大3位包含小數點） | ||
| 分辨率：0.1% | ||
| 精確度：±5% | ||
| Residual Noise：50dB以下（AM30%的時候） | ||
| 失真：1.0%以下（Typical0.5%）但調制在AM 30%,AF 1KHz,50Hz～15KHz | ||
| 調頻 |
設定范圍：0.0KHz～100.0KHz | |
| 顯示：16×2LCD（表現最大4位包含小數點） | ||
| 分辨率：0.1KHz | ||
| 精確度：±3% | ||
| 失真：1.0%以下（Typical），但調制在FM 75.0KHz,AF 1KHz,50μsDe-Emphasis,50Hz～15KHz | ||
輸出電平
| 設定范圍 |
-14.0dBμV～126.0dBμV(EMF) |
| =（-127.0dBm～13.0dBm,0.2μV～2.0V） | |
| 設定單位 |
dBμ/dBm/mV/μV |
| 顯示 |
16×2LCD（表現最大4位包含小數點） |
| 分辨率 |
0.1dBμV(0.001μV) |
| 精確度 ATTENUATOR |
1.5dB(100dBμV～126dBμV) |
| ±2dB(-14dBμV～100dBμV) | |
| 輸出阻抗 |
50Ω |
| Spurious&Harmonics |
-30dBc以下（110MHz的時候） |
| Residual Modulation(S/N) |
AM Component：-50dB以上（把AM 30%基準） |
| FM Component：70dB以上（把FM 75KHz基準,110KHz以下的時候） | |
| ADDRESS |
100組存儲（0～99） |
選件
●PC Interface Card：連接本機器和電腦，用PC Software(Program)可自動的調整本機器，適用于工廠自動化，以利用RS-232C為容易 Programming
●100HZ Resolution
●POCSAG Encoder：以輸出調頁程式（PAGER）生產是必要的POCSAG訊號為方便PAGER生產，節省設備投資花費。
參考POCSAG：Post Office Code Standardization Adisory Group
其他
●電源及保險管：AC，110V/1A或者220V/0.5A
●耗電量：約30VA
●尺寸：134(H)×300(W)×330(D)mm
●重量：約8Kg
配件
●BNC線：1條
●AC電源線：1條
●保險管：2個（1A、0.5A）
●使用說明書：1本

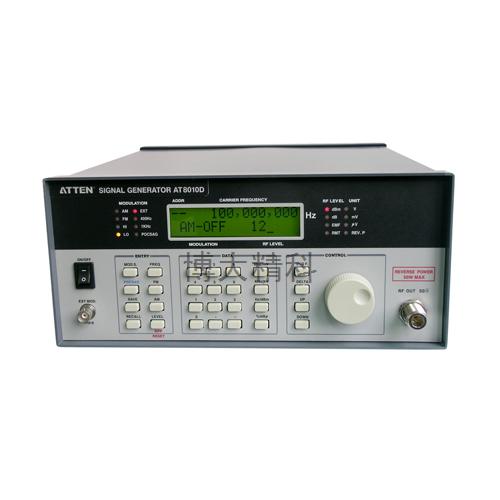

前面板功能說明
1.電源開關按鈕：開關電源的按鈕。
2.外部調制輸入端子：輸入外部調制訊號源的端子。
3.RF輸出端子：輸出現在設定的頻率及調制、電平等的訊號。
4.MOD.S按鈕：選擇調制訊號源的按鈕。
5.POCSAG按鈕：設POCSAG按鈕。
6.Save,Recall按鈕：為了存儲或者調出使用按鈕。
7.Frep.FM,AM,Level按鈕：頻率、調頻、調幅、電平設定的按鈕。
8.數字按鈕：輸入各種資料的數值按鈕。
9.MHz/mV,KHz/μV,Hz/dBm,%/dBμ按鈕：為了設定載體頻率調制度及RF電平單位的按鈕。
10.2md F.按鈕：為了使用別的功能的按鈕。
11.Delta按鈕：設定各種資料的增減值的按鈕。
12.UP/DOWN按鈕：把各種資料一個個的增減，繼續按的時候，會連續增減。
13.RotarySwith：把各種資料增加（右邊）一個的單位或者減少（左邊），24點的旋轉按鈕。
14.AF/MF LED：表示現在設定的調制形態的發光二極管。
15.HI,LO LED：表示外部調制訊號源的輸入電平情形。開燈，HI LED亮，訊號源的輸入電平比基準高；開燈，LO LED亮，訊號源的輸入電平比基準低，
16.EXT LED：選擇外部調制訊號源的發光二極管。
17.400Hz,1KHz LED：選擇內部調制訊號源的發光二極管。
18.POCSAG LED：POCSAG時發光二極管。
19.dBm,dB,V,mV,μV LED：表示RF電平單位的發光二極管（dB結合mV及μV）.
20.EMF LED：表示現在RF電平值是EMF（電動勢）。
21.RMT LED：表示Remote情形（開）及Local（關）。
22.REV.P LED：表示功率回輸逆向保護。
23.Address表示部分：表示現在使用中的地址。
24.載體頻率表示部分：表示現在輸出中的載體頻率，Hz單位。
25.Modulation表示部分：表示現在設定的調制方法及調度值。
26.RF Level：表示現在輸出中的RF電平值。
后面板功能說明
1.Power Supply：電源輸入插座。
2.Fuse：保險管座。
3.Voltage Selector：輸入電源電壓的選擇開關。
4.Serial Port：RS-232C的接口。
5.AUX1：訊號輸出的預備端子1。
6.AUX2：訊號輸出的預備端子2。
7.FAN：12V風扇。
8.調節頻率的精確度點位器。
注意事項：
1.搬運或者使用中，請避免過度的沖撞。
2.連接電源之前，先請查看電源電壓。
3.請使用指定用量（1A/110V，0.5A/220V）的保險絲。
4.本機器的溫度使用范圍是：0～40℃
5.使用本機器時，請?zhí)崆?0分鐘開機預熱。
6.盡量避免陽光直射，而且不可在溫度變化大、濕度高、灰土多等狀況下使用，且不要接近強烈的磁體。
7.打開本機器的蓋時，不可隨便調整內部的調整端子，改變部件位子，交換部件。
8.必要修理及再調整的時候，請先向本公司咨詢。
9.在供電狀態，絕不可打開蓋子。
10.在裝設機器的時候，參考“第三裝設方法”。
11.在輸入端子時不要輸入規定以上的電壓。
12.在輸出端子時不要輸入電壓。
