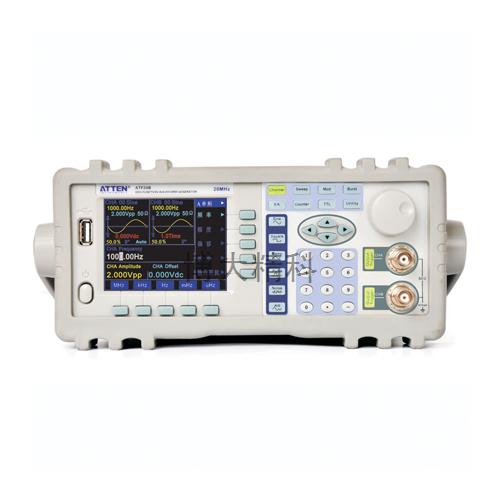

產品名稱：ATF20B DDS數字合成函數信號發生器
應用范圍：
1.電子工程
2.電子實驗室
3.電子生產線
4.大中專院校教學
概述：
ATF20B DDS函數信號發生器采用數字合成技術，具有快速完成測量工作所需的高性能指標和眾多的功能特性。其簡單而功能明晰的前面板設計和中/英文液晶顯示界面能使您更便于操作和觀察，可擴展的選件功能，可使您獲得增強的系統特性。
主要功能特點：
●頻率精度高：頻率精度可達到10-5數量級；
●頻率分辨率高：全范圍頻率分辯率40mHz；
●無量程限制：全范圍頻率不分檔，直接數字設置；
●無過濾過程：頻率切換時瞬間達到穩定值，信號相位和幅度連續無畸變；
●波形精度高：輸出波形由函數計算值合成，波形精度高，失真小；
●多種波形：可以輸出32種波形；
●脈沖特性：可以設置精確的脈沖波占空比；
●諧波特性：可輸出基波和諧波信號，二者相位可調；
●掃描特性：具有頻率掃描和幅度掃描功能，掃描起止點任意設置；
●調制特性：可以輸出頻率調制FM信號；
●鍵控特性：可以輸出頻移鍵控FSK，幅移鍵控ASK和相移鍵控PSK信號；
●猝發特性：可以輸出猝發計數脈沖串信號；
●存儲特性：可以存儲40組用戶設置的儀器狀態參數，可隨時調出重現；
●計算功能：可以選用頻率或周期，幅度有效值或峰峰值；
●操作方式：全部按鍵操作，中/英文兩種菜單顯示，直接數字設置或旋鈕連續調節；
●高可靠性：大規模集成電路，表面貼裝工藝，可靠性高，使用壽命長；
●保護功能：過壓保護、過流保護、輸出端短路幾分鐘保護、反灌電壓保護；
●頻率測量：可以選配頻率計數器功能，對內部/外部信號進行頻率測量；
●功率放大：可以選配功率放大器，輸出功率可以達到7W；
●程控特性：可選配RS232接口。
技術指標
1.輸出A特性
波形特性
| 波形種類 |
正弦波，方波，三角波，鋸齒波，脈沖等32種波形 |
| 波形長度 |
1024點 采樣速率：100MSa/S |
| 波形幅度分辨率 |
8bits |
| 正弦波諧波抵制度 |
≥40dBc（＜1MHz），≥35dBc（1MHz~10MHz） |
| 正弦波總失真度 |
≤1%（20Hz~200kHz） |
| 方波升降沿時間 |
≤35nS 過沖：≤10% |
| 方波占空比 |
1%~99% |
頻率特性
| 頻率范圍 |
正弦波：40mHz~20MHz |
| 其它波形：40mHz~1MHz | |
| 頻率分辨率 |
40mHz |
| 頻率準確度 |
±（5×10-5+40mHz） |
| 頻率穩定度 |
±5×10-6/3小時 |
幅度特性
| 幅度范圍 | 2mVpp~20Vpp 40mHz~10MHz(高阻) |
| 2mVpp~15Vpp 10MHz~15MHz(高阻) | |
| 2mVpp~8Vpp 15MHz~20MHz(高阻) | |
| 分辨率 | 20mVpp（幅度﹥約2Vpp），2mVpp（幅度﹤約2V） |
| 幅度準確度 | ±（1%+2mVrms）（高阻，有效值，頻率1kHz） |
| 幅度穩定度 | ±0.5%/3小時 |
| 幅度平坦度 | ±5%（頻率﹤10MHz）， ±10%（10MHz﹤頻率） |
| 輸出阻抗 | 50Ω |
偏移特性
| 偏移范圍 |
±10V（高阻、衰減0dB時）分辨率：20mVdc |
| 偏移準確度 |
±（1%+20mVdc） |
掃描特性（頻率線性掃描）
| 掃描范圍 |
起始點和終止點任意設定 |
| 掃描步進 |
大于分辨率的任意值 |
| 掃描速率 |
10mS~60S/步進 |
| 掃描方式 |
正向掃描，反向掃描，往返掃描 |
調頻特性
| 載波信號 |
A路信號 |
| 調制信號 |
內部B路信號或外部信號 |
| 調頻深度 |
0%~20% |
鍵控特性
| FSK |
載波頻率和跳變頻率任意設定 |
| ASK |
載波幅度和跳變幅度任意設定 |
| PSK |
跳變相位：0～360°，最高分辨率：1° |
| 交替速率 |
10mS～60S |
猝發特性
| 載波信號 |
A路信號 |
| 觸發信號 |
TTL_A路信號 |
| 猝發計數 |
1-65000個周期 |
| 猝發方式 |
內部TTL，外部，單次 |
2.輸出B特性
波形特性
| 波形種類 |
正弦波，方波，三角波，鋸齒波，脈沖等32種波形 |
| 波形長度 |
1024點 采樣速率：12.5MSa/S |
| 波形幅度分辨率 |
8bits |
| 方波占空比 |
1%~99% |
頻率特性
| 頻率范圍 |
正弦波：40mHz~1MHz 其它波形：10mHz~100kHz |
| 頻率分辨率 |
10mHz |
| 頻率準確度 |
±（1×10-5+10mHz） |
幅度特性
| 幅度范圍 |
50mVpp~20Vpp (高阻) 分辨率：20mVpp |
| 輸出阻抗 |
50Ω |
猝發特性
| 載波信號 |
B路信號 |
| 觸發信號 |
TTL_B路信號 |
| 猝發計數 |
1-65000個周期 |
| 猝發方式 |
內部TTL，外部，單次 |
3.TTL輸出特性
●波形特性：方波，上升下降時間≤20nS
●頻率特性：40mHz~1MHz
●幅度特性：TTL，CMOS兼容，低電平﹤0.3V，高電平﹥4V
4.通用特性
| 電源條件 |
電壓：AC220V(1±10%) AC110V(1±10%)（注意輸入電壓轉換開關位置） 頻率：50Hz(1±5%) 功耗：＜45VA |
| 環境條件 |
溫度：0~40℃ 濕度：﹤80% |
| 操作特性 |
全部按鍵操作，旋鈕連續調節 |
| 顯示方式 |
TFT液晶顯示，320*240，中文/英文菜單 |
| 機箱尺寸 |
415mm×295mm×195mm(L×W×H) |
| 重量 |
3.5kg |
| 制造工藝 |
表面貼裝工藝，大規模集成電路，可靠性高，使用壽命長。 |
選件介紹
1.頻率計數器：如果用戶選購了頻率計數器，則儀器內會安裝頻率計數功能模塊，其輸入端連接到后面板上的“外測輸入”插座。關于這個選件的使用方法在說明書中有詳細敘述。
●頻率測量范圍：1Hz~100MHz
●輸入信號幅度：100mVpp~20Vpp
2.功率放大器：如果用戶選購了功率放大器，則機箱內會安裝一塊功率放大器板，這是一個與儀器無關的獨立部件，其輸入端連接到后面板上的“功放輸入”插座，輸出端連接到后面板上的“2倍功放輸出”插座。使用時用一條測試電纜線，將輸入信號連接到“功放輸入”端口，在后面板的“2倍功放輸出”端口即可以得到經過2倍功率放大的信號。輸入信號可以是本機的輸出A，輸出B，也可以是其他儀器的信號。
●輸入電壓：
功率放大器的電壓放大倍數為兩倍，最大輸出幅度為22Vpp，所以最大輸入幅度應限制在11Vpp，超過限制時，輸出信號會產生失真。
●頻率范圍：
功率放大器的頻率范圍為10Hz~150kHz，在此范圍內幅度平坦度優于3%，正弦波失真度優于1%，最高頻率可以達到200kHz。
●輸出功率：
功率放大器的輸出功率表達式為：P=V2/R；表達式中：P為輸出功率（單位為W），V為輸出幅度有效值（單位為Vrms），R為負載電阻（單位為Ω）最大輸出幅度可以達到22Vpp(7.8Vrms)，最小負載電阻可以小到2Ω，此外工作環境溫度越高，輸出信號頻率越高，要求輸出信號失真度越小，可能達到的最大輸出功率就越小，一般情況下最大輸出功率可以達到7W(8Ω)或1W(50Ω)。
●輸出保護：
功率放大器具有輸出短路保護和過熱保護，一般不會損壞，但應盡量避免長時間輸出短路。頻率，幅度和負載盡量不要用到極限值，特別是兩種參數不能同時用到極限值，以免對功率放大器的性能造成傷害。
3.RS232
如果用戶選購了RS232，可通過RS232接口遠程控制本儀器工作。
前面板說明
①電源開關 ②液晶顯示屏 ③單位軟鍵 ④選項軟件
⑤功能鍵，數字鍵 ⑥方向鍵 ⑦調節旋鈕 ⑧A路輸出/猝發 ⑨B路輸出/猝發
| 英文 |
Channel |
Sweep |
MOD |
Burst |
| 中文 |
單頻 |
掃描 |
調制 |
猝發 |
| 英文 |
Sine |
Square |
Ramp |
Pulse |
| 中文 |
正弦波 |
方波 |
三角波 |
脈沖 |
| 英文 |
SK |
Counter |
TTL |
Utility |
| 中文 |
鍵控 |
計數 |
TTL |
系統 |
| 英文 |
Noise |
Arb |
Output/Trigger |
Output/Trigger |
| 中文 |
噪聲 |
任意波 |
A輸出/猝發 |
B輸出/猝發 |
后面板說明
①A-TTL/B-TTL輸出BNC ②調制/外測輸入BNC ③電源輸入插座/保險絲座
④AC110/220V輸入電壓轉換開關 ⑤RS-232接口插座
顯示說明
A路波形參數顯示區：左邊上部為A路波形示意圖及設置參數值。
B路波形參數顯示區：中間上部為B路波形示意圖及設置參數值。
功能菜單：右邊中文顯示區，上邊一行為功能菜單。
選項菜單：右邊中文顯示區，下邊五行為選項菜單。
參數區：左邊中間為參數的三個顯示區，
單位菜單：最下邊一行為輸入數據的單位菜單。
鍵盤說明：儀器前面板上共有38個按鍵，可以分為五類。
1.功能鍵
【單頻】【掃描】【調制】【猝發】【鍵控】【TTL】鍵，分別用來選擇儀器的十大功能。
【計數】鍵，用來選擇頻率計數功能。
【系統】鍵，用來進行系統設置及退出程控操作。
【正弦】【方波】【三角波】【脈沖波】【噪聲】【任意波】鍵，用來選擇波形。
【A輸出/觸發、B輸出/觸發】鍵，用來開關A路或B路輸出信號，或觸發A路、B路信號。
2.選項軟鍵
屏幕右邊有五個空白鍵〖〗，其鍵功能隨著選項菜單的不同而變化，稱為選項軟鍵。
3.數據輸入鍵
【0】【1】【2】【3】【4】【5】【6】【7】【8】【9】鍵，用來輸入數字。
【.】鍵，用來輸入小數點。
【-】鍵，用來輸入負號。
4.單位軟鍵
屏幕下邊有五個空白鍵〖〗，其定義隨著數據的性質不同而變化，稱為單位軟鍵，數據輸入之后必須按單位軟鍵，表示數據輸入結束并開始生效。
5.方向鍵
【t】【u】鍵，用來移動光標指示位，轉動旋鈕時可以加減光標指示位的數字。
【p】【q】鍵，用來步進增減A路信號的頻率或幅度。
ATF20B DDS函數信號發生器及附件
●ATF-XXB DDS函數信號發生器 1臺
●三芯電源線：1條
●Q9測試電纜：1條
●Q9雙夾線：1條
●《用戶使用指南》：1本
ATF20B DDS函數信號發生器選購件
●RS232接口
●功率放大器
●頻率計數器
