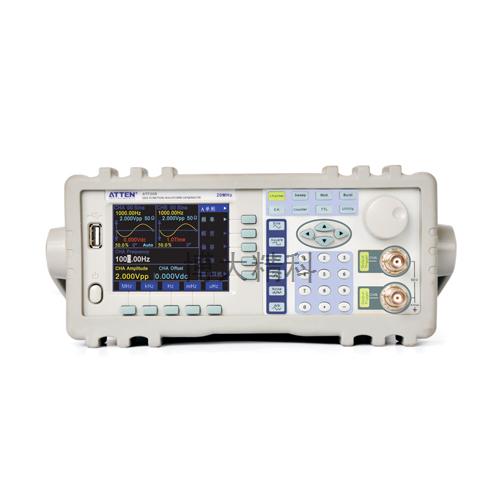

產品名稱：ATF20D DDS數字合成函數信號發生器
應用范圍：
1.電子工程
2.電子實驗室
3.電子生產線
4.大中專院校教學
主要功能特點：
●采用先進的DDS技術，雙路獨立輸出；
●3.5寸TFT顯示；
●B路輸出32種標準或內部存儲的固定波形；
●最小輸出可到 1mV(50Ω)的穩定波形；
●具有FM、AM、FSK、ASK、PSK多種調制功能；
●具有掃頻、掃幅、猝發、A B相加功能；
●過壓、過流、輸出短路、反灌電壓保護功能；
●選配： RS232、USB接口、頻率計、功率放大器。
參數指標：
輸出A特性
| 波形特性 |
波形種類 |
正弦波，方波，脈沖波，直流 |
| 波形長度 |
4～16000點 | |
| 波形幅度分辨率 |
10bits | |
| 采樣速率 |
180MSa/s | |
| 正弦波諧波抑制度 |
≥50dBc(<1MHz)，≥40dBc(1MHz～20MHz)，≥30dBc(20MHz～40MHz) | |
| 正弦波總失真度 |
≤0.5%(20Hz～200kHz) | |
| 脈沖波，方波 |
升降沿時間：≤20ns 過沖：≤5% | |
| 方波占空比 |
50% | |
| 頻率特性 |
頻率范圍 |
40mHz～20M 分辨率：40mHz 40µHz～2kHz 分辨率：40µHz |
| 方波范圍 |
40µHz～20MHz | |
| 頻率準確度 |
±（5×10-5+40mHz） | |
| 頻率穩定度 |
±5×10-6/3小時 | |
| 脈沖特性 |
占空比 |
0.1%～99.9% |
| 掃描特性 |
頻率或幅度線性掃描 |
|
| 掃描范圍 |
起始點和終止點任意設定 | |
| 掃描步進 |
大于分辨率的任意值 | |
| 掃描速率 |
10ms～60s/步進 | |
| 掃描方式 |
正向掃描，反向掃描，往返掃描 | |
| 手動掃描 |
步進/次 | |
| 幅度特性 |
幅度范圍 |
2mVpp～20Vpp(高阻） |
| 分辨率 |
20mVpp（幅度>2V），2mVpp（幅度<2V） | |
| 幅度準確度 |
±(1%+2mVrms)(高阻，有效值，頻率1kHz） | |
| 幅度穩定度 |
±0.5%/3小時 | |
| 幅度平坦度 |
±5%（頻率<1MHz)，±10%（1MHz<頻率<10MHz)， ±20%（10MHz<頻率<60MHz) | |
| 輸出阻抗 |
50Ω | |
| 正弦波幅值設置范圍 （50Ω） |
在輸出頻率≤10MHz時，幅度范圍為1mVpp～10Vpp 在輸出頻率≤40MHz時，幅度范圍為1mVpp～5Vpp 在輸出頻率≥40MHz時，幅度范圍為1mVpp～2Vpp |
|
| 正弦波幅值設置范圍 （高阻） |
在輸出頻率≤10MHz時，幅度范圍為2mVpp～20Vpp 在輸出頻率≤40MHz時，幅度范圍為2mVpp～10Vpp 在輸出頻率≥40MHz時，幅度范圍為2mVpp～4Vpp |
|
| 偏移特性 |
偏移范圍 |
±10V(高阻） 分辨率：20mV |
| 偏移準確度 |
±（1%+20mV） | |
| 調頻特性 |
調制信號 |
內部或外部 |
| 調頻頻偏 |
0%～20% | |
| 調幅特性 |
調制信號 |
內部或外部 |
| 調幅深度 |
0%～120% | |
| 鍵控特性 |
FSK |
載波頻率和跳變頻率任意設定 |
| ASK |
載波幅度和跳變幅度任意設定 | |
| PSK |
跳變相位：0～360°，分辨率：11.25° | |
| 交替速率 |
10ms～60s |
輸出B特性
| 波形特性 |
波形種類 |
正弦波，方波，三角波，鋸齒波，階梯波等32種波形 |
| 波形長度 |
1024點 | |
| 采樣速率 |
12.5MSa/s | |
| 波形幅度分辨率 |
8 bits | |
| 頻率特性 |
頻率范圍 |
正弦波10mHz～1MHz |
| 其它波形：10mHz～100kHz | ||
| 頻率分辨率 |
10mHz | |
| 頻率準確度 |
±（1x10-5+10mHz） | |
| 幅度特性 |
幅度范圍 |
50mVpp～20Vpp(高阻） |
| 分辨率 |
20mVpp | |
| 輸出阻抗 |
50Ω | |
| 諧波特性 |
B路頻率為A路的諧波 |
|
| 諧波次數 |
0.1～250.0次，諧波頻率<1MHz | |
| 相位調節 |
粗調：11.25°/步，細調：2°/步 | |
| 猝發特性 |
B路作為猝發輸出信號 |
|
| B路頻率 |
40mHz～1MHz | |
| 猝發頻率 |
30mHz～50kHz | |
| 猝發計數 |
1～65000個周期 | |
| 猝發方式 |
連續猝發，單次猝發 | |
