產品庫存號：
- 產品庫存號：BKL-64
產品名稱：BK8610B邏輯筆(20MHz蜂鳴警示功能)
產品介紹：
產品特性：

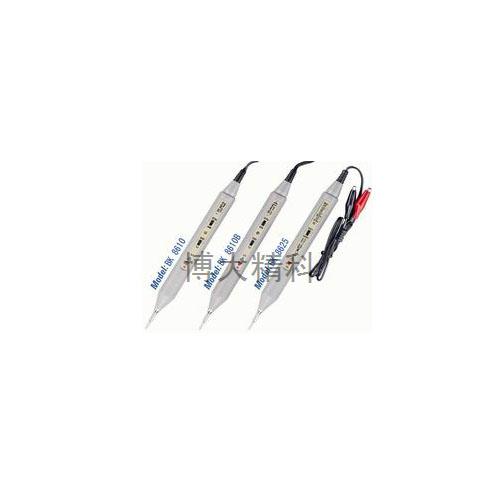

■機種BK8610：邏輯筆 (20MHz frequency displayable)
■機種BK8610B：邏輯筆with beeper tone (20MHz frequency displayable)
■機種BK8625：邏輯筆(50MHz frequency displayable) & Logic Pulser
一般規格 (BK8610，BK8610B)
操作溫度..............................................0°C to 50°C, 80%相對濕度
儲存溫度..............................................-20°C to 65°C, 75%相對濕度
重量.......................................................610 & 610B 約45 公克
625 約50 公克
尺寸.......................................................21 公分長X1.8 公分寬X1.8 公分高
一般規格：(BK8625 脈波輸出邏輯筆)
外部同步輸入信號阻抗(EXT SYNC) ...........1MΩ
輸出脈波頻率(Pulse) .......................................0.5 / 400Hz
脈波寬度...........................................................10μS
脈波輸出(輸入)電流(Pulse) ............................100mA sink / source
方波輸出(輸入)電流(SQ)................................5mA sink/source
輸入電源電壓範圍(Vcc) .................................5 – 15V DC
電源保護...........................................................20V DC (30 秒內)
外部同步輸入保護(EXT SYNC)....................120V DC (30 秒內)
測試端子保護...................................................35V DC (30 秒內)
電器規格：(23±5°C，75%最大相對濕度)
機種BK8610 、BK8610B及BK8625
最大輸入頻率....................................................................... 20MHz 50MHz
輸入阻抗............................................................................... 1MΩ 120KΩ
操作電壓............................................................................... 最小4V DC，最大18V DC
TTL: 邏輯“1”(Hi LED) ................................................ ＞2.3±0.2V DC ＞3.0±0.25V
邏輯“0” (Lo LED)................................................ ＜0.8±0.2V DC ＜0.75±0.25V
CMOS: 邏輯“1”(Hi LED) ................................................ ＞70% Vcc±10% ＞60% Vcc±5%
邏輯“0” (Lo LED)................................................ ＜30% Vcc±10% ＜15% Vcc±5%
最小可檢測脈波.................................................................. 30 Nanoseconds 10 Nanoseconds
最大訊號輸入保護.............................................................. ±220V AC/DC ±70V AC/DC
(15 秒內) (15 秒內)
電源保護............................................................................... ±20V DC ±20V DC
脈波指示閃爍時間.............................................................. 500ms
