產品介紹：

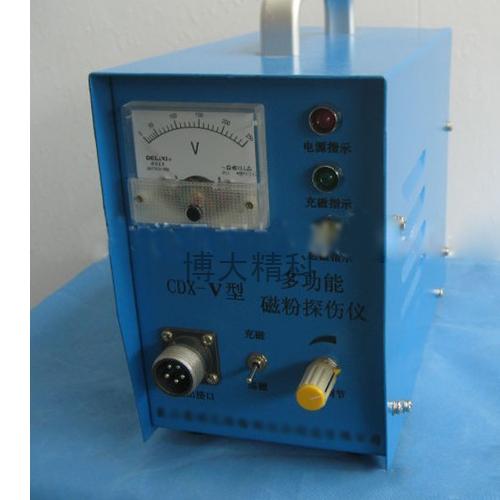

吸收國內外磁粉探傷機的優點，在CDX-4的基礎上，選用新材料、采用新工藝；制造的改進型全電子控制的新型磁粉探傷儀,具有功能齊全、探傷速度快、檢測靈敏度高、操作簡便、故障率低、維修方便等優點；儀器采用外加磁場磁化法，體積小，重量輕，方便攜帶;高集成化電路使一臺設備兼備原幾種設備的全部功能；可配備A.D.E.O四種探頭,該儀器輸出電流大小可調,可適應不同靈敏度要求,交流磁化斷電相位控制，超負荷保護，并具有退磁等功能。



F功能選配：



1、A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。



2、D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。



3、E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷,行走滾輪和工作燈可提高探傷速度.極距:110㎜,提升力:AC≥12㎏,重量:3.0㎏.獨立利用這種探頭制成一臺設備叫旋轉磁場探傷儀，它利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探傷速度快、檢測質量高。



4、O型探頭：也稱環形探頭，內徑:150㎜,中心磁場≥180Oe.重量:2.5㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。





技術參數：

2．1電源:AC220V±10%50HZ5A



2．2輸出:AC0-38V0-12A



2．3退磁時間:4秒



2．4探頭溫升:≦60°C



2．5工作節拍:建議在長時間連續工作時:充磁時間≦3秒



間隙時間≧5秒



2．6儀器重量:約7.5Kg。
