產品名稱：多用磁粉探傷儀
型號 ：CDX-Ⅲ型
測量范圍： 0-100
分辨率： 100%
尺寸： 280×135×190（mm）
重量： 8.5（kg）

產品說明：

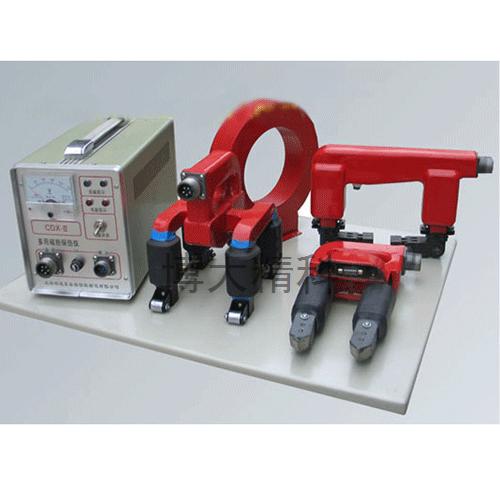

   CDX-Ⅲ型多用磁粉探傷儀是攜帶式機種磁粉探傷儀專用于對壓力容器、高壓管道焊縫和大型工件應力集中區的局部探傷，它的特點是輕小，可以到現場乃至高空進行探傷作業；我廠生產的攜帶式探傷儀，可配備各種探頭，兼備攜帶式探傷儀的所有功能
   CDX-Ⅲ型多用磁粉探傷儀是具有多種磁化方式的磁粉探傷設備。儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。是最近推出的新產品，它除具有便攜式機種的一切優點，還具有移動機種的部分長處，擴展了用途，簡化了操作，還具有退磁功能。該機型屬于非接觸式超小型檢測儀器。具有旋轉磁場、磁軛交流等多種磁化方式。是一種簡單可靠、輕便、實用而高效的便攜式多功能磁粉探傷儀器?？膳銩、D、Ec、O四種型號探頭（隨機配A、D、Ec三種）。
      1、馬蹄式探頭（A型）： 它可以對各種角焊縫，大型工件的內外角進行探傷；
      2、電磁軛探頭（D型）：它配有活關節，可以對曲面、平面工件進行探傷；
      3、旋轉磁場探頭（Ec型）：它可以對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位探傷，可檢查工件表面全方位的缺陷和傷痕；
      4、磁環式線圈（O型）：它可以滿足所有工件能放入線圈的周向裂紋的探傷，用它來檢測工件的疲勞痕（疲勞痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。
總之，該儀器是多種探傷儀的組合體，功能與應用范圍廣，尤其應用于不允許通電起弧的表面零件探傷。
      CDX-Ⅲ型多用磁粉探傷儀采用隔離變壓器向探頭提供36V電源,低電壓輸出,安全可靠,工作壽命長。具有體積小,重量輕,提升力大,活關節可調等特點。適用于船體、壓力容器、管道、橋梁、球罐、平板等制造業對平焊逢和角焊逢進行整體或局部探傷。也可攜帶到車間,實驗室和工作場地進行現場探傷。

二、主要枝術指標
      1、提升力：
    （1）旋轉磁場探頭：≥12kg；
    （2）電磁軛探頭（代活關節）： ≥AC 5.5kg、DC 36kg；
    （3）馬蹄式探頭： ≥5.5kg；
    （4）磁環式線圈： 1800AT；
      2、探頭極距：
   （1）旋轉磁場探頭：100mm
   （2）電磁軛探頭：0—255mm可調；
   （3）馬蹄式探頭：0—160mm可調；
   （4）磁環式線圈：Φ150 mm范圍；
      3、探頭工作電壓：AC 36V×2；DC 8V；
      4、探頭工作電流：約8—12A；
      5、電源電壓：AC 220V±10% 50Hz；
      6、靈敏度：可清晰顯示（15/50）A型標準片上刻槽；
      7、外型尺寸：300×140×200mm；
      8、重量：主機重9kg；旋轉磁場探頭重4 kg；電磁軛探頭重2kg；馬蹄式探頭重2kg；磁環線圈重2.5kg。

四、操作使用
      1、CDX-Ⅲ型多用磁粉探傷儀的面板說明：
S1—電源開關； V6、V7—電源指示燈；F—電源保險絲； V—電壓表；V8、V9—充磁電流指示燈；X1—電源輸入插座（三芯航空插座）；X2—電流輸出插座（五芯航空插座）；
      2、將電源電纜的圓形插頭插入儀器“電源輸入”的三芯插座內,電源電纜的另一頭插入交流220V的電網配電板插座內,打開電源開關S1,電源指示燈V6、V7亮,整機電源接通。
      3、將探頭電纜上的五芯插頭插入儀器“電流輸出”的五芯插座內；
      4、探頭磁極面應和被探工件表面接觸,方可按動手把上的“充磁”按鈕S3,這時“充磁指示”燈V8、V9亮,表明被探工件已被磁化；
      5、手持探頭對準貼有試片（或試塊）的工件，噴灑磁懸液。按下探頭上的按鈕開關，工件被磁化，試片上的裂紋磁痕能清晰顯示；
      6、旋轉磁場探頭的四磁極與工件接觸的最佳氣隙約0.5～1mm，調整探頭上的滾輪支架夾角，可改變旋轉磁場探頭對工件的氣隙大小，氣隙調的過小行走不便，調的過大又可能影響靈敏度；
      7、儀器面板上的旋鈕開關切勿在充磁時調整，否則易損壞器件；
      8、旋轉磁場與磁軛轉換開關
旋轉磁場可使用探頭：旋轉磁場探頭
磁軛可使用探頭：電磁軛探頭、馬蹄探頭、磁環；
      9、做旋轉磁場探頭吸力試驗時，鐵板必須平整，四只滾輪滾動自如；做電磁軛探頭吸力試驗時，也應將活動關節螺釘放松，保證二磁極緊貼試塊表面；做馬蹄探頭吸力試驗時，應有和探頭面吻合的特殊試塊，做磁環試驗時，線圈內應放入工件充磁，感覺是否有吸力；（磁環不宜空載，否則電流太大易燒主變壓器及元器件）。
      10、探頭的轉動部分須定期注入少量潤滑油；
      11、儀器為斷續工作制。如使用過程中發生過熱，應停止工作一段時間，待冷卻后方可再次使用。
      12、在探頭離開被探工件表面時，應及時松開探頭手把上的按鈕開關，防止空載時電源過大而損壞儀器。
      13、儀器停用時,應關斷電源開關S1,在電網配電板上撥下儀器電纜插頭。
五、注意事項
      1、儀器到用戶手里，開箱后，應首先通讀使用說明書1－2遍，基本撐握儀器原理，使用方法，接著按照裝箱單檢查設備附件是否安全，再檢查儀器是否完好，量好電網配電板的電壓是否為220V，一切檢查無誤后，再插電源插頭，打開電源開關K1，電源指示ZD3燈亮，說明儀器正常。
      2、探頭應和被探工件接觸時（不充許空載通電）探頭上的開關K2才才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險線BX1和雙向可控硅V，或燒壞探頭線圈。
      3、探頭靈敏度的檢驗，在正式探傷前，首先是檢驗探傷靈敏度，將（15/50）A型
標準試片置于被探工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探頭移動使試片置在探頭中心部位、按探頭上的K3開關，通電磁化噴灑磁懸液在標準試片上顯示清晰，則表明探傷靈敏度各磁懸液的配制均符合要求。
六、故障檢修
     1、電源指示燈不亮:可能是指示燈損壞或電源開關故障或。
     2、保險絲熔斷:安裝在面板上的保險絲,是聯接在T1、T2變壓器的初級,如果變壓器初級有較大電流分量或初、次級匝間短路,都可能導致保險絲熔斷。
     3、按動充磁按鈕，無磁化電流輸出：可能是雙向可控硅損壞或保險絲熔斷或觸發斷電器J2沒有吸合造成；
     4、如故障較大、自行修理有困難時,請和本廠聯系，在接到電話后會給你一個滿意的答復,幫您排除故障。
