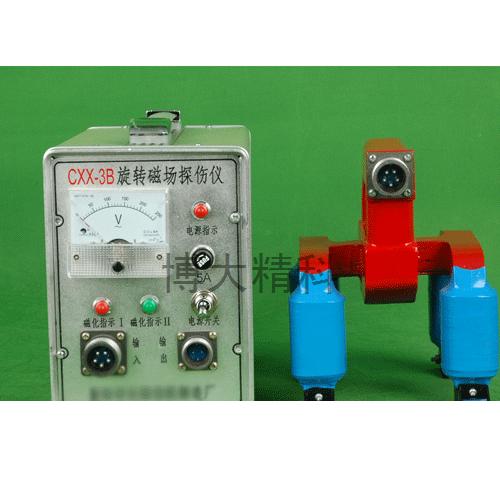

產品名稱：旋轉磁場探傷儀
型號 ：CXX-3B型
型號： CXX-3B型旋轉磁場探傷儀
測量范圍： 0-100
分辨率： 100%
尺寸： 280×135×190（mm）
重量： 8.5（kg）

產品說明：
 一、概述
   CXX-3B旋轉磁場探傷儀是我公司根據廣大用戶意見改進的一種簡單可靠、輕便、實用的小型探傷儀器。
    它是利用旋轉磁場磁化工件的方法進行磁粉探傷的,是一種結構簡單,使用元件少,可靠性、穩定性大大提高實用而高效的便攜式磁粉探傷設備,該儀器采用可控硅作無觸點開關,壽命長,噪音小,操作方便,靈活,適應性強,儀器探頭上裝有四只小滾輪,可連續行走探傷,并能一次性全方位顯示被探工件缺陷傷痕, 它適用于鐵磁性材料和大型鋼鐵構件的表面和近表層探傷。特別適用于平板鍋爐、球罐、角焊縫探傷。可攜帶到車間,實驗室和工作場地進行探傷。

二、主要技術指標
    1、提升為:不帶活關節:10Kg(探頭端面與被探工件表面間隙小于1.5mm);
    2、探頭極距:125mm;
    3、探頭工作電壓:36V;
    4、靈敏度:可清晰顯示(30/100)A型標準試片上的人工刻槽;
    5、電源電壓:交流220V,50Hz;
    6、外形尺寸:150(寬)×270(深)×200(高)mm;
    7、重量:電源控制箱9Kg,探頭4Kg。
三、電路原理
    BX1是8A的保險絲,T1、T2是5A、800V可控硅作為無觸點開關,D1、D2為T1、T2的觸發電路,C1、R1是吸收回路,L1、L2、L3、L4是探頭線圈,B1、B2為該儀器的主變壓器,它將220V交流電壓降為36V 左右的安全電壓,提供探頭所需的工作電源,面板上ZD1、ZD2黃燈是旋轉磁場充磁指示燈,ZD4紅燈是交流電源220V指示燈,V是電源電壓指示表,穩壓電源輸出12V 直流是提供繼電器J的吸合電流,J吸合觸發主電路可控硅T1、T2導通主電路工作,由于C2的使用,使B1、B2初級中電流相位差約900。由于B1、B2的變壓器的耦合作用,在B1、B2次級中也同樣感應出相位差約為900C的激磁電流, 從而在探頭兩組線圈中形成一定相位差的交變磁場,即旋轉磁場。當用探頭去探工件時,被探工件平面上各個方向缺陷都能產生漏磁通吸附磁粉,清晰地顯示缺陷的狀態,所以說,旋轉磁場探傷儀對工件探傷能全方位清晰顯示缺陷的位置和大小。
四、操作使用
    1、CXX-3B旋轉磁場探傷儀面板示意圖(見附圖)
    2、將電源電纜的園形插頭插入儀器輸入三芯插座內,電源電纜的另一頭插頭插入交流220V的電網配電極插座內,打開電源開關K1,電源指示ZD4紅燈亮,說明控制回路已接通外電源。
    3、將探頭電纜上的五芯插頭插入儀器面板“輸出”的五芯插座內(請注意探頭手把上船形開關K3應置“關”的位置)。
    4、探頭上的四個小滾輪應和被探工件表面接觸,才可按動手把上充磁開關K3,面板上充磁指示黃燈ZD1、ZD2亮,表明被探工件已被磁化。
    5、儀器停止使用時,應關斷電源開關K1, 在電網配電板上撥下儀器的電纜插頭。
五、注意事項
    1、儀器到用戶手里,開箱后,應首先通讀技術說明書1-2遍, 基本掌握儀器原理,使用方法,接著按照裝箱單檢查備附件是否齊全,再檢查儀器是否完好,量好電網配電板的電壓是否是220V,一切檢查無誤后再插電源插頭,打開電源開關K1,電源指示ZD4紅燈亮,說明儀器正常。
    2、探頭應和被探工件接觸時(不允許空載通電)探頭上的開關K3才能打開,對工件磁化,否則探頭線圈中電源很大, 易燒壞保險絲BX1和可控硅T1、T2, 或燒壞探頭線圈。
    3、探頭靈敏度的檢驗,在正式探傷前,首先要檢驗探傷靈敏度,將(30/100)A型標準試片置于被探工件表面上,并用透明窄膠帶粘牢試片的邊緣。然后用手壓緊探頭移動使試片置在探頭中心部位,按探頭上的K3開關,通電磁化噴灑磁懸液,在標準試片上人工刻槽應顯示清晰,則表明探傷靈敏度和磁懸液的配制均符合要求。
六、故障檢修
    1、合上K1開關,電源指示紅燈ZD4不亮,可能是指示燈泡松動或損壞, 只要擰緊或更換,或因電源插座未插好,或電源開關K1損壞,或保險絲BX1熔斷, 只要認真檢查即可判斷排除。
    2、充磁指示黃燈ZD1、ZD2不亮,可能是燈泡未擰緊或燒壞, 或由于斷電器未工作, 或J已經工作, 但J節點接觸不好,或由于可控硅T1、T2未導通,或由于BX2熔斷,只要用萬用表檢查判斷即可排除。
   3、探傷靈敏度的檢驗
    當用探頭磁化噴灑磁懸液時,標準試驗片上應出現○裂紋,如果不正常, 則應檢查可控硅T1、T2是否損壞。
    4、電路中穩壓電源比較簡單,正常輸出12V,如果輸出直流電壓太高或太低,首先檢查穩壓管D7(2CW19)是否開路或短路,若D9正常,.再檢查橋整D3-6是否某一臂二極管損壞。如果穩壓電路輸出波紋太大,則檢查濾波電容
   5、C4、C5 變小或干涸,需更換即可排除。
    如果穩壓電源無輸出,除其它元件燒短路外,就得檢查調整管T3是否損壞。
