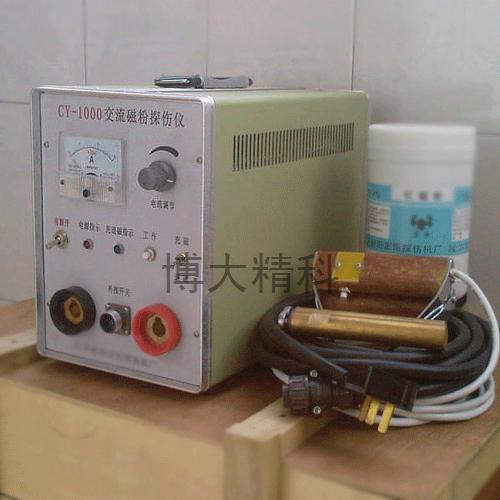

產品名稱：交流磁粉探傷儀
型號 ：CY-1000支桿式交流磁粉探傷儀
測量范圍： 最大直徑在100mm以下
分辨率： A型2號試片顯示清晰
尺寸： 240×180×320（mm）
重量： 15（kg）
可配圓錐和圓柱支桿探頭。

產品說明：
   一、概述
CY-1000型磁粉探傷儀是便攜式磁粉探傷儀器,能對被探傷工件進行交流磁化和自動退磁;能用作外加法磁粉探傷和剩磁法磁粉探傷;可固定在車間或試驗室使用,也可攜帶到探傷現場使用。配以附件能使各種零件的異形部位獲得合適磁化,能使大尺寸零件分段局部磁化。

儀器采用邏輯控制電路。交流磁化帶斷電相位控制器,剩磁穩定,確保探傷質量;自動退磁能從所用磁化電流自動漸降到零,使剩磁消失,操作方便、效果好。儀器利用調整可控硅導通角的大小來調整磁化、退磁電流的大小,避免了用調壓變壓器調整大電流易燒壞變壓器的缺點。

二、技術性能
1、交流磁化電流:峰值0-1400A(有效值0-1000A),連續可調,短時斷續通電,帶斷電相位控制器,剩磁穩定度不超過±5%;
2、自動退磁電流:峰值1400A-0(有效值1000A-0),連續可調,退磁時間小于5秒;
3、輸出負載條件:50mm2銅芯軟電纜3+3m;
4、電源:380V(兩相三線)±10%,50Hz,最大約20A;
5、外形尺寸:240(寬)×400(深)×300(高);
6、重量:  13公斤。

使用和維修
1、使用前注意和檢查
儀器使用前應詳細閱讀本說明書,初次使用或久藏復用前,應檢查其外部零件是否完好,也可打開儀器側板,檢查其內部零件是否松動,但勿隨意拆裝零件。
儀器應在清潔、干燥、通風良好、無酸堿等腐蝕氣體的環境中存放和使用,此環境不應有高溫及強烈振動、沖擊。
儀器可固定在車間或試驗室內使用,也可搬運到探傷現場使用。
檢查電網電壓與儀器所要求的380V電壓是否相符,連接是否正確,電網及開關容量是否符合要求,然后才能接通電源。

2、使用操作
(1)將電源電纜的園形插頭插入儀器三芯電源插座,將電纜的三相四線插頭插入電網配電板插座,接通配電板開關,儀器主電路已接通電網;
(2)接通儀器“電源”開關S1,電源指示燈亮,儀器觸發電路通電;
(3)根據探傷需要,將測量選擇開關S3拔至峰值F或有效值X位置;
(4)將工作選擇開關S2轉到第1位“充磁”位置時,將“電流調節”旋鈕RP1調到Φ表指示最小或合適的位置;
(5)將兩根50mm2電纜的大電流插頭分別插入大電流輸出插座并旋轉夾緊螺母使大電流插座夾緊插頭,電纜另一端的兩銅接頭則根據探傷要求接支桿探頭或?qū)摄~接頭接成一根電纜;2電纜的大電流插頭分別插入大電流輸出插座并旋轉夾緊螺母使大電流插座夾緊插頭,電纜另一端的兩銅接頭則根據探傷要求接支桿探頭或?qū)摄~接頭接成一根電纜;2電纜的大電流插頭分別插入大電流輸出插座并旋轉夾緊螺母使大電流插座夾緊插頭,電纜另一端的兩銅接頭則根據探傷要求接支桿探頭或?qū)摄~接頭接成一根電纜;
(6)將支桿探頭接通好探傷工件或電纜纏繞到工件上或?qū)㈦娎|作穿棒通過工件;
(7)按下“充磁”開關或腳踏開關SB0,調節“電流調節”旋鈕,使峰值-有效值電流表KA指示到探傷要求的電流值,再按SB0完成充磁。在最大電流下用外加法充磁探傷時,一般不要超過5秒,多次通電,應有10倍以上的間歇時間。
(8)若需進行工件自動退磁,只需將“工作選擇”開關S2轉至第2位“退磁”位置,按上述(1)到(7)步驟進行退磁。
(9)停止使用,切斷儀器電源開關S1及電網配電板上的總開關,必要時將外接附件拆除。

3、故障檢修
(1)保險絲熔斷:安裝在主電路底座左邊的保險絲F2接在觸發電路電源變壓器初級。凡電源變壓器初級或次級電路發生短路等故障,使變壓器初級電流超過0.5A,均可引起保險絲熔斷,拔下印制電路板后更換保險絲,如仍熔斷,可能是電源變壓器故障,否則是直流穩壓電源或觸發電路故障。
(2)快速熔斷器熔斷或可控硅損壞:凡引起主變壓器初級電流過大的故障可使快速熔斷器F1熔斷(此時快速熔斷上紅色指示器凸出)甚至使可控硅損壞。可先斷開兩反并聯可控硅中的一只的控制極,將工作選擇開關轉到“充磁”位置檢查觸發電路電阻R18、R23兩端電壓波形是否均為寬度小于10ms的等寬矩形脈沖,如波形不正常,則故障在功放級前,否則故障在功放級后,可進一步檢查。
(3)Φ表有指示而KA表無指示:當負載接上后正常使用本儀器,無磁化電流致使KA表無指示,可能是觸發電路故障,檢修方法可能照上述第(2)條進行。
