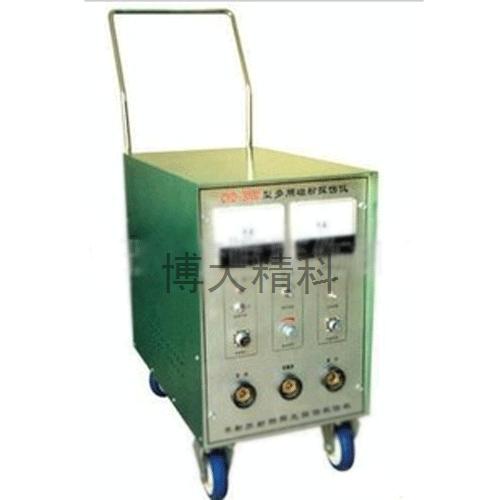

產品名稱：交流磁粉探傷儀
型號 ：CYD-5000支桿交流磁粉探傷儀
可配圓錐和圓柱支桿探頭。
測量范圍： 鐵磁性材料
分辨率： 國家標準A型2號試片顯示清晰
尺寸： 640*350*600（mm）
重量： 80（kg）

產品說明：
一、概述
      CYD-5000型多用磁粉探傷儀是便攜式多用磁粉探傷儀器， 能對被探工件進行交流、半波直流磁化和自動交流退磁；能用作連續法磁粉探傷和剩磁法磁粉探傷；能固定在車間或試驗室使用，也可攜帶到探傷現場使用。 配以附件能使各種零件的異形部位獲得合適的磁化，能使大尺寸零件得到分段磁化。
      儀器交流磁化帶斷電相位控制，剩磁穩定，確保探傷質量； 直流磁化具有時間自動控制，工作可靠；自動退磁能從所用磁化電流值自動衰減到零， 使剩磁消失。操作方便，效果好。儀器采用調整可控硅導通角的大小來調整輸出電流值，實現大電流的無觸點調節，提高儀器使用壽命。

二、技術指標
1、交流磁化電流:峰值0~5000A，有效值0~3500A，連續可調，短時斷續通電， 帶斷電相位控制；
2、直流磁化電流:峰值0~4000A，有效值0~2000A，半波整流，連續可調，短時 斷續通電，過溫控制800C；
3、自動退磁電流:峰值5000A~0，有效值3500A~0連續可調，退磁時間<5s，隨 電流減小而縮短；
4、輸出負載:2×95mm2銅芯軟電纜5m；
5、電源:380V(兩相三線)±10%，50Hz，瞬時電流最大約100A；
6、外形尺寸:350(寬)×600(高)×640(深)mm；(不含手把)；

7、剩磁穩定度:不超過±5%；
8、重量:約80公斤。

四、結構特點
     儀器主電路底座在下半部，觸發電路底座在上半部與面板聯成一抽屜，以便檢修。檢修時只需拆下儀器罩板及固定抽屜的四只螺釘， 拔去抽屜前矩形插座上矩形插頭，即可抽出抽屜。
     電源電纜是一根三芯電纜，一端通過圓形四芯插頭插入儀器電源插座，另一端通過三相四線插頭座與電網配電板上開關相接， 三芯電纜中紅白兩線接通相線，黑線接地線，配電板開關合上時，主電路已有兩相380V電壓，觸發電路則需接通儀器上“電源”開關才能工作，需整機斷電時，應斷開電網配電板開關。
     為便于拆卸及換接輸出電纜，采用大電流插頭座及接線銅排,兩根95mm2 電纜一端為大電流插頭，可插入儀器后面大電流插座內，并用插頭所帶夾緊螺母使大電流插座夾緊插頭，以免因接觸不良而引起故障。另兩根95mm2電纜用螺栓固定在機后中間的接線銅排上。四根電纜另一端為銅接頭， 它可接到附件支桿探頭上，作支桿法(觸頭法)磁化，或將銅接頭用螺栓聯成一體， 作纏繞法或穿棒法磁化。
     支桿探頭頭部為可拆的銅頭，可通過銅網墊接觸工件，使之不易發生因接觸不良引起的故障。帶按鈕開關的一支桿探頭，有一四芯電纜，通過小圓形插頭接通面板的“外接開關”插座。支桿探頭上的按鈕開關即可同面板按鈕一樣使用。腳踏開關四芯電纜上小圓形插頭接入儀器“外接開關”插座， 腳踏開關即可同面板上“充磁--退磁”按鈕用。

五、使用與維修
1、使用前注意和檢查
使用儀器前應詳細閱讀本使用說明書，初次使用或久藏復用前，應檢查外部零件是否完好，也可打開儀器罩板，檢查其內部零部件是否松脫， 但勿隨意拆裝零件。
儀器應在干燥、清潔、通風良好、無酸堿等腐蝕性氣體的環境中存放和使用，此環境不應有高溫及強烈振動、沖擊。
檢查電網電源與所要求的電源是否相符，連接是否正確，電網及開關容量是否符合要求，然后才能接通電源。
2、使用操作
(1)將電源電纜的圓形插頭插入儀器前四芯電源插座，將電纜的三相四線插頭插入電網配電板插座，接通配電板開關，儀器主電路接入電網；
(2)接通儀器“電源”開關，HL1紅指示燈亮，儀器控制電路接通電源， 排風扇工作；
(3)根據探傷需要，將測量選擇開關S3撥至峰值F或有效值X位置；
(4)需交流充磁時，將工作選擇開關S4轉到“交流”位置，將電流調節旋鈕W2調到ψ表指示最小或合適指示；
(5)將兩根95mm2電纜的兩個大電流插頭插入“交流”插座并旋緊夾緊螺母，使大電流插座夾緊插頭， 另兩根電纜銅接頭用螺栓固定在“交直流”的輸出銅排上， 四根電纜另一端的銅接頭則根據探傷需要接支桿探頭或直接相接成兩根電纜；
(6)按下充磁按鈕或腳踏開關S5，觸發電路即有觸發脈沖控制可控硅工作，進行交流磁化探傷；
(7)將支桿探頭接通好探傷工件，或將電纜繞到工件上或將電纜作穿棒法通過工件；
(8)按下充磁按鈕或腳踏開關S5，調節電流調節旋鈕，使峰值--有效值電流表指示到探傷要求的電流值，再按S5完成充磁。在最大電流下用外加法磁粉探傷，一般充磁時間小于2秒，并應有二十倍以上間歇時間(充磁次數少， 可減小間歇時間的倍數)。
(9)若需對工件退磁，只需將工作選擇開關S4轉至“退磁”位置，按上述(1)至(8)步驟操作；
(10)若需要用半波直流充磁時，將工作選擇開關S4轉到“直流”位置，將大電流插頭由“交流”插座換接到“直流+”插座并夾緊，此時應能聽到聯動按鈕SB3 SB4動作聲及交流接觸器K1、K2吸合聲。按上述(1)至(8) 步驟進行直流磁化。
(11)停止使用時應關斷儀器電源開關S2及電網配電板開關， 必要時拆除外接附件。
3、故障維修
(1)保險絲熔斷:安裝在儀器后面的電源保險絲F2的負載為觸發電路電源變壓器初級，中間繼電器線包及風扇。凡這些器件故障使電流超過1A，均可引起保險絲熔斷；
(2)快速熔斷器或可控硅損壞，凡引起主變壓器初級電流有較大直流分量故障的，均可使快速熔斷器熔斷，(此時快速熔斷器上紅色指示器凸出)， 甚至使可控硅損壞。一般可將“工作選擇開關” S4轉到“交流”或“退磁”， 按下充磁按鈕，用示波器檢查線路板上電阻R18、R23方波寬度，看其是否等寬(注意:這兩電阻上有380V高壓)。若不等，則故障在線路板上，否則故障在其后，再檢查后面插座，繼電器觸點接觸是否良好；
(3)ψ表有指示而KA表無指示:當負載接上后正常使用本儀器， 無磁化電流致使KA表無指示，可能是觸發電路(含“充磁--退磁”按鈕)故障或主電路故障，檢修方法參照上述第(3)條；
(6)檢修時應注意:在接通電網配電板上開關前，應插好各插頭座，防止接點接觸不良造成事故。
