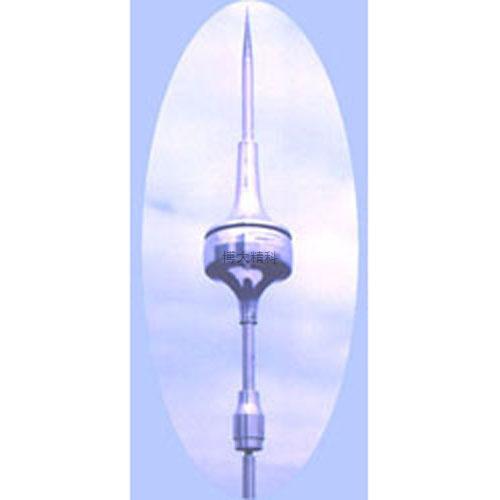

產品名稱：ESE4500 衛星光電避雷針


產品備注：法國杜爾-梅森（DUYAL-MESSIEN）衛星光電避雷針,原裝法國進口,可訂貨.

產品介紹：
采用世界尖端防雷科技成果，衛星提前放電避雷針家族中的新成員-衛星光電避雷針，杜爾-梅森防雷公司研究開發出在直擊雷防護領域中最領先的產品——“衛星”光電避雷針。這是杜爾-梅森第四代直擊雷防護產品，是目前國際市場上唯一的有源ESE提前放電避雷針，其獨特的避雷技術可使雷閃按照預定的路徑通過引下線（下導體）泄放入大地地網。

與傳統富蘭克林避雷針，普通的提前放電避雷針相比，衛星光電避雷針 （預放電避雷針）在針尖具有電壓水平處于35KV～45KV之間的電暈，可使避雷針產生的上行先導與雷電下行先導同步發生，從這個意義上講，衛星光電避雷針可稱為“先導避雷針”的防雷產品。

產品參數：
一、“衛星”光電避雷針新概念
根據1995年7月頒布的法國國家防雷標準NFC17-102中規定的詳細步驟，避雷針的保護范圍已成為國際授權認證的實驗室深入研究和多次測試的主題。衛星光電避雷針（預放電避雷針）基于304L優質鋼材制造，以確保能抵抗碰撞業區避雷安裝。

衛星光電避雷針（預放電避雷針）所選用的防雷器電子元件全部裝于一個惰性絕緣體內。用實心不銹鋼制成的火花隙，可引導超過300KA的雷電流。

衛星光電避雷針（預放電避雷針）由專門為杜爾-梅森防雷公司設計開發的三塊不可破壞的柔性光電池提供能量。加熱封裝制作工藝可確保其最佳緊密性，以抵抗各種破壞。光電池是由四氯乙烯合成材料制作而成，可防塵，壽命長，不易老化或破裂。

二、 防雷器電子搖控測試儀Teletester-S3
為保證“衛星”光電避雷針（預放電避雷針）的最大安全性和使用方便性。可選用新研制出的防雷器電子搖控測試儀Teletester-S3通過無線電信號進行搖控檢測避雷針的工作狀態。

“衛星”光電避雷針（預放電避雷針）上裝有一個可發射標準頻率信號的發射器，以確定避雷針的防雷電子部件是否正常工作，以及針尖的電暈電壓是否處于設定值。

通過接收“衛星”光電避雷針（預放電避雷針）傳輸過來的信號并發出一種聽得見的信號以確定避雷針工作是否正常。

“衛星”光電避雷針（預放電避雷針）和防雷器電子遙控測試儀Teletester-S3之間的有效距離為50米。

在防雷領域，此項革新的目的是：
——為避雷針系統的運行維護提供極大便利
——可減少到防雷現場檢測的次數
——可迅速檢查“衛星”光電避雷針（預放電避雷針）的工作情形及正常與否
——通過其簡單的操作，起到最佳的雷電防護作用。
——可迅速對避雷針進行維修。

三、防雷器電子遙控測試儀已驗證的性能：
為了符合當前標準的避雷要求和滿足國際國內避雷市場的需要，杜爾-梅森防雷公司為不斷完善“衛星”光電避雷針（預放電避雷針）進行了深入的研究和嚴格的測試（以法國國家防雷標準NFC17-102為標準）

“衛星”光電避雷針（預放電避雷針）已在眾多的國家進行了測試，其中包括法國國家專業委員會監督下通過COFRAC避雷測試。

避雷針安裝

“衛星”光電避雷針（預放電避雷針）保護半徑（Rp）按照1995年7月頒布的法國 國家防雷標準NFC17-102，根據避雷針提前放電時間（△T）、高度(h)和要求的被保護范圍（Np）來進行計算。

四、衛星光電避雷針（預放電避雷針）保護半徑

五、避雷針安裝說明
依據防雷類別和建筑物防雷的面積，確定選用一支或數支衛星光電避雷針 （預放電避雷針）。
每支衛星光電避雷針（預放電避雷針）安裝必須高于被保護物至少二米。防雷產品的選型請參照選型表。
每支衛星光電避雷針（預放電避雷針）必須與避雷接地地網相連，必須兩根以上引下線（下導體），所有在安全保護范圍內的金屬設備必須進行等電位連接 ，可選用等電位連接器。
引下線（下導體）應作斷接卡和在附近地面作絕緣防護，建議安裝雷閃計數器 （雷擊計數器）。
接地體、接地電阻，地網標準應該符合中國防雷標準GB50057-94要求。
1、衛星光電避雷針（預放電避雷針）
2、支撐桿
3、引下線（下導體）
4、雷閃計數器（雷擊計數器）
5、斷接卡
6、護套
7、接地系統（地網，接地電阻，接地體應符合要求）

避雷工程，防雷工程圖例（建筑物防雷）
