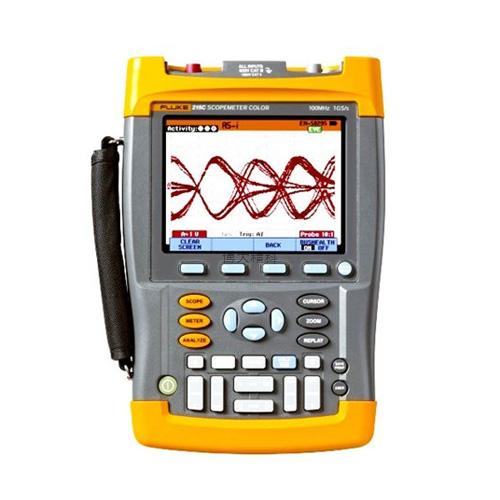

產品名稱：Fluke 215C 彩色示波表,示波器
產品品牌：美國福祿克
產品備注：價格面議
產品概述：
Fluke 225C–具有工業總線健康測試功能的彩色示波表基于199C彩色示波表，225C已經提供了這些儀表的全部功能，還可為各種工業總線系統提供功能強大的測試能力。當在總線健康測試模式中時，這些示波表自動分析通過總線的電氣信號，并將參數與該類型總線的工業標準中描述的標準數值相比較。此外，用戶還可以選擇“眼圖”顯示以目視檢查總體信號質量。基于與合適的工業標準或用戶設定參考值的比較，自動將參數評級為“良好”、“弱” 或“差”。每個測量參數與一段時間后測量的瞬時值、最小和最大統計數值一起顯示。還顯示使用的參考值，使用戶可以更為輕松地掌握系統的運行狀態。根據相關工業標準的要求，測試參數包括信號振幅、偏壓、上升和下降時間、抖動和噪聲級（帶內噪聲以及帶外噪聲）。
產品特性：

Fluke 225C是維護專家處理工業總線和網絡以及一般電子元件的首選儀表。您可以驗證總線和網絡的電氣完整性，執行“物理層測試”和輕松、快速地獲取解決方案。

基于200MHz或100MHz 190C系列彩色示波表，這些儀表可以提供190C系列中可以找到的所有功能，還增加了總線健康測試功能。

總線健康測試
總線健康測試分析工業總線或網路上的電氣信號，為每個相關的參數提供明確的“良好”、“弱”或“差”驗證標記，并顯示在實際測量值旁。基于選擇的總線類型將測量值與標準值相比較，如果您需要不同的公差，您還可以設置您的個人參考值。

電氣信號參數的自動分析和驗證

支持所有常見的總線類型
225C示波表不僅僅是支持一個或兩個總線系統，而是支持所有常見的工業總線。單個儀表可以覆蓋從低速AS-i和CAN到基于高速以太網100Base-T的系統。簡單的菜單結構允許選擇主要的總線類型，如果可用，還易于選擇子菜單中列出的子類型。然后，根據做出的選擇，設置測試參數和參考值。

支持所有常見的總線類型，并可通過簡單的菜單結構訪問這些總線類型

寬大的彩色顯示屏
225C 配備寬大的彩色顯示屏，可以顯示驗證的單獨參數、實際測量值、一段時間內記錄的最小值和最大值以及用于驗證的參考值。參數選擇與總線類型選擇不同，可能包括偏壓、信號高電平和低電平、上升和下降時間、帶內和帶外噪聲級、抖動、脈沖寬度、波特率和噪聲級等等。 活動指示器顯示正在進行數據傳輸，它們停止閃爍，正在進行的通信將停止。

建立測試連接
大屏幕還提供支持的每種總線類型的接線信息，指導用戶建立測試連接。225C帶有一套分線適配器，可以連接常用連接系統M12、DB-9和RJ-45的信號線和插針。

在屏幕上，“幫助”信息包括建立測試連接的視覺引導。獨立隔離的225C輸入通道支持在總線系統上真實地執行微差測量。

帶有DB-9連接器的BHT190分線適配器可以連接連接系統的所有單獨電纜和插針。

眼圖模式
Fluke 225C可以在電氣信號沿著網絡傳輸時驗證信號質量，無需查看數據內容。它們查找如不正確的電纜連接、不良觸點、不正確的接地和丟失或多余的終端器等錯誤。在眼圖模式中，通過連續的信號傳輸建立波形顯示，使用范圍的用戶可選擇的持久模式，為您提供總體信號質量、噪聲級和信號抖動的可見指示。

眼圖模式允許目視檢查信號質量

獨立隔離的浮動輸入通道
由于采用獨立隔離的輸入通道和浮動輸入，示波表可以從平衡的2線系統（如RS-485和CAN）真實地執行浮動微差測量，提供共模干擾和噪聲的高度抑制。可以連接一個輸入通道來測量兩根信號線之間的電壓，連接另一個輸入通道來同時獨立測量共模接地電壓。這樣，您還可以測量通過100Base-T以太網絞線傳輸?shù)男盘枴?/span>

隔離的浮動通道提供較高的共模噪聲抗擾度，允許直接在平衡的雙線系統（包括以太網100Base-T）上直接測量。

Fluke 225C與其他示波表的對比
所有示波表均允許您在電氣系統或電纜上執行基本電氣測試（如銅電阻和隔離測試）。225C提供更為廣泛的工業總線信號分析能力。由于采用隔離的通道結構，225C為共模噪聲和干擾提供非常好的抗擾度，可以單獨測量共模電壓。另外，225C測量速度較高，可為您提供190C系列相關的所有測量能力。

除了總線健康測試功能之外，225C還具備199C彩色示波表的全部功能。
產品規格：

型號配件：
