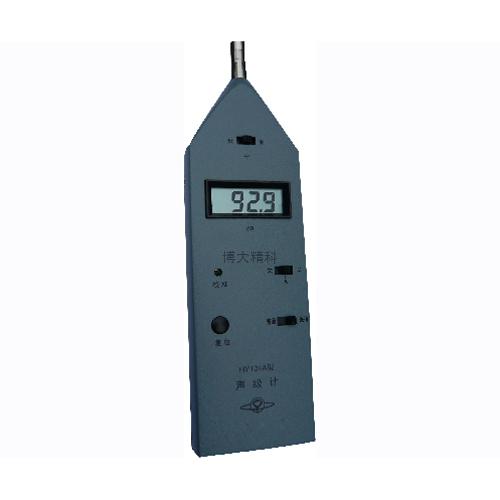

產品名稱：HY104A 數字聲級計

◆
產品準確度：1.0db
◆
1 主要用途及適用范圍
    HY104 型數字式聲級計是設計用于測量指數計權平均聲級的常規聲級計，是一種應用范圍廣泛的便攜式噪聲測量儀器，其性能符合最新的國家標準GB/T 3785.1－2010《電聲學聲級計第1 部分：規范》和國際標準IEC 61672-1:2002 對2 級X 類聲級計的要求，它適用于機電產品噪聲、環境噪聲、交通噪聲、作業場所噪聲等的現場測量。
    HY104 型聲級計采用預極化背極駐極體電容傳聲器、高性能運算放大器及大規模數字集成電路等先進元器件，具有動態范圍寬、性能穩定、操作簡便等優點。它采用了數字式讀出器，在總量程范圍內均具有0.1 dB 的分辯力，并可完全消除讀數誤差。聲級計采用電池供電，結構設計小巧堅固，特別適用于現場使用和隨身攜帶。
    HY104 型聲級計具有A 頻率計權、C 頻率計權和F 時間計權特性及最大值保持功能。同時還設有交、直流輸出插孔，可輸出直流對數信號和交流線性信號。它設有過載指示和欠量限指示以幫助正確選用儀器的級量程。

    根據輸出所使用的電池、可否在前置放大器和儀器本體之間加接延伸電纜等，HY104 型聲級計有各種不同的配置。HY104 的配置經標注在其型號后面的配置代號加以區別，配置代號為一位漢語拼音字母。
HY104 型聲級計的各種配置情況見下表。

2 主要規格及技術參數
a) 適用標準
?? GB/T 3785.1－2010/IEC 61672-1:2002《電聲學聲級計第1 部分：規范》；
?? GB/T 3785.2－2010/IEC 61672-2:2003《電聲學聲級計第2 部分：型式評價試驗》。
b) 性能等級
   2 級。
c) 電磁場輻射及抗擾度分類
   X 類。
d) 頻率計權
   A 計權、C 計權。
e) 時間計權
   F（快響應）。
f) 標稱工作模式
   不帶防風罩及防塵罩；
   傳聲器直接安裝于聲級計上；
g) 參考環境條件
   聲級計在以下環境條件下符合技術要求：
?? 空氣溫度：23 ℃；
?? 相對濕度：50 %；
?? 靜壓：101.325 kPa。
h) 工作環境條件
?? 空氣溫度：0℃～40℃；
?? 相對濕度：25％～90％；
?? 靜壓：65 kPa～108 kPa；
?? 周圍無強烈的機械振動、沖擊、強電磁場和腐蝕性氣體存在。
i) 傳聲器類型
   HY205 型預極化（背極駐極體）電容式測量傳聲器，自由場型頻率響應，標稱直徑12.7 mm，聲壓靈敏度為50 mV/Pa（聲壓靈敏度級為-26 dB，基準為1 V），傳聲器極頭電容量約15 pF。
   傳聲器的參考點為振膜的幾何中心。
j) 檢波指示器
   真有效值檢波器，動態范圍60 dB。
   三位半液晶顯示器（LCD），分辯力為0.1 dB，數據更新時間為1 s。具有過載、欠量限、電池電壓低落等告警標志。
   “最大值保持”衰減速率不大于0.1 dB/s。
k) 1 kHz 頻率上的測量范圍
   總測量范圍為30 dB(A)～130 dB(A)和40 dB(C)～130 dB(C)，分為三檔：
?? 低：30 dB(A)～90 dB(A)，40 dB(C)～90 dB(C)；
?? 中：50 dB(A)～110 dB(A)，50 dB(C)～110 dB(C)；
?? 高：70 dB(A)～130 dB(A)，70 dB(C)～130 dB(C)。
l) 指向性
   HY104 型聲級計在1 kHz、2 kHz、4 kHz 和8 kHz 的指向性見圖

產品說明：
m) 電源
?? HY104 和HY104B 采用2 節6F22 型9 V 疊層電池供電，在參考環境條件下電池壽命不小于
16 h，最大工作電流不大于15 mA。
?? HY104A 和HY104C 采用4 節R6 型（5 號）電池供電，在參考環境條件下電池壽命不小于
18 h，最大工作電流不大于40 mA。
   HY104A 和HY104C 可通過外接電源插孔從外部輸入直流5 V 的電壓，（外接電源應能輸出大于
100 mA 電流，紋波系數不大于5％）。
n) 校準檢驗頻率
   1 kHz。
o) 使用風罩的影響
   在重要的頻率范圍內不大于0.5 dB。
p) 參考方向
   正對前端入射（0°入射）。
q) 參考級量程
   中檔。
r) 參考聲壓級
   94 dB，基準聲壓為20 μPa。
s) 預熱時間
   60 s。
t) 自生噪聲級
   在參考環境條件下的自生噪聲級不大于：
?? A 計權：25 dB；
?? C 計權：35 dB。
   當聲級計的電輸入端通過15 pF 的電容短路時，其自生噪聲級的期望值不大于以上值。
u) 電輸出
   交流線性電壓：2.5 V 有效值（對應于每檔的上限）
   直流對數電壓：
?? HY104 和HY104B：
   30 mV/dB，輸出電壓與級量程有關，每檔均為+300 mV～-1500 mV，對應于每檔的上、下限分別為-1500 mV 和+300 mV。
?? HY104A 和HY104C：
   直流對數電壓：15 mV/dB，輸出電壓與級量程無關，在整個測量范圍內為525 mV～1950 mV，（即對應于測量范圍的上限130 dB 時為1950 mV，下限35 dB 時為525 mV）。
   輸出插孔為3.5 mm 雙聲道耳機插孔，最小負載阻抗10 kΩ。
v) 溫度的影響
   在0℃～40℃的工作溫度范圍內的任何溫度上的指示聲級與參考溫度上的指示聲級的差值不超過
±1.0 dB。
w) 濕度的影響
   當相對濕度從25％變化到90％時，指示聲級與參考相對濕度時的指示聲級的差值不超過±1.0 dB。
x) 可能引起聲級計永久性損壞的溫度、濕度極限值
?? 溫度：-20℃和+60℃；
?? 相對濕度：95％。
y) 聲壓響應與自由場響應的調整數據
   通過聲校準器產生的聲壓響應或用靜電激勵器產生的模擬聲壓響應，可通過下表的調整數據得到等效的自由場響應。

z) 供試驗用取代傳聲器的電阻抗（供試驗用）
   15 pF 串聯10Ω。
aa) 可施加于傳聲器上的最高聲壓級
   146 dB。
ab) 可施加于電輸入端的最大峰峰值電壓
   15 V。
ac) 聲級計性能符合規范要求的電源電壓范圍
?? 使用5 號電池時為4 V～6 V；
?? 使用6F22 型電池時為7 V～10 V。
ad) 外形尺寸（長×寬×厚）
?? HY104 和HY104A：256 mm×74 mm×25 mm；
?? HY104B 和HY104C：276 mm×74 mm×25 mm。
ae) 重量
   不超過500 g（包括電池，不包括延伸電纜）。
