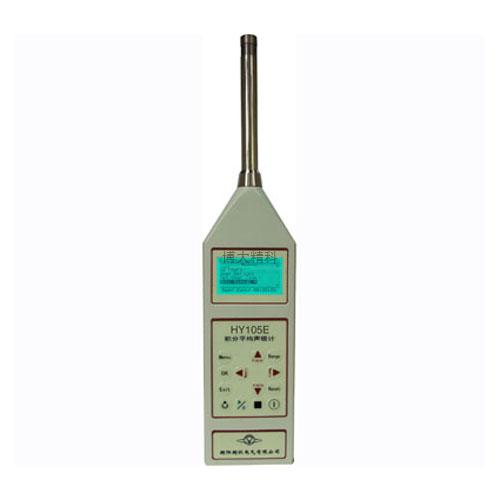

產品名稱：HY105E 積分平均聲級計



◆
產品說明：HY105E為寬帶加1/1倍頻程濾波器2型積分平均聲級計

產品準確度：2型
特點
  ◆ 符合最新國家標準GB/T 3785－2010和GB/T 3241－2010
  ◆ 同時測量LAF、Leq、LE、Lmax、Lmin和LCpeak
  ◆ 五個統計聲級LN值（N = 0.01～99.9）
  ◆ 可存貯1300次測量的數據，可作長達12天的15分鐘測量
  ◆ 可存貯11天的噪聲級時間歷程數據
  ◆ 可選的1/1倍頻程或1/3倍頻程濾波器
  ◆ 測量數據可下載到計算機
  ◆ 標配的噪聲數據處理程序可提供測量報告和數據分析
  ◆ 兩節R6型（5號）電池供電
  ◆ 外殼由鑄鋁合金制造，堅固輕巧、使用方便
◆
概述
  從作業場所噪聲風險評價、交通噪聲測試到環境噪聲、機器噪聲和社會生活噪聲的測量和分析，HY105系列聲級計都能提供最佳的解決方案。
  所有的作業場所噪聲規程都要求評價雇員聽力損失的潛在危險，HY105可提供這些測量標準和導則所要求的參量，例如Leq, LEP,d (LEX,8h) 和LCPeak。
  在噪聲級超過限值時，常要求有效的控制噪聲和聽力保護。HY105（除HY105C和HY105F之外）具有1/1倍頻程濾波器，使得儀器可用于測定噪聲的頻率分量，因而有助于提供具有成本效益的解決方案。
  Deaf Defier3軟件包含一個聽力防護產品（PPE）數據庫，為選擇適當?shù)谋Ｗo(hù)提供快速、可靠的解決方案。
  對環境噪聲測量，Lmax、Lmin、五個LN值（例如L10、L90和L95) 再加上Leq的測量，提供了符合測量標準和規范所要求的測量功能。
  在環境噪聲評價中，儀器所存儲的時間歷程數據往往是至關重要的，HY105可提供一般聲級計沒有的描述噪聲趨勢細節的時間歷程，這些額外的數據，可評價一項工作或一個場所的環境影響。
配備的1/1倍頻程或1/3倍頻程濾波器，使得HY105可用于識別包含有獨特音調的噪聲源，這些噪聲的總聲級雖然不高，但也常常會引起抱怨。
  所提供的Lmax和LE，使得該儀器可用于車輛噪聲和通過噪聲的測量。
  如果在戶外測量噪聲，聲級計有可能受到雨淋和風吹影響的危險，戶外噪聲測量成套儀器可保護聲級計和傳聲器，并為聲級計提供電源，這樣，測量噪聲可在全天候條件下進行。
  如果將GSM 蜂窩式調制解調器安裝到戶外測量成套儀器，可遙控下載噪聲測量數據。
◆
配置
  不同的配置，HY105的其性能等級可以為1級或2級，加上可選的1/1倍頻程和（或）1/3倍頻程濾波器，使得總有一款儀器能滿足您對噪聲測量要求。

型號和配置	1級	2級	1/1倍頻程濾波器	1/3倍頻程濾波器	數據采集	軟件支持	傳聲器電纜
HY105A	√		√	√	√	√	√
HY105B	√		√		√	√	√
HY105C	√				√	√	√
HY105D		√	√	√	√	√
HY105E		√	√		√	√
HY105F		√			√	√

◆
寬帶測量
  HY105系列聲級計除了能測量A、C或Z頻率計權，F(xiàn)、S或I時間計權聲壓級之外，還能同時測量和貯存等效連續聲級Leq、最大聲級Lmax、最小聲級Lmin、峰值C聲級LCPeak、聲暴露級LE以及5個統計聲級LN值。最多可存貯1300次測量的數據。
  每次測量的持續時間既可從預置菜單中選擇，也可由用戶任意設定。HY105可按指定的次數自動重復測量，此功能對環境噪聲測量是重要的，因?yàn)樗赡芤笤?4小時期間按15分鐘的持續時間重復測量。
◆
時間歷程
  進行寬帶測量時，聲級計可隨著測量的進行，顯示并自動存貯噪聲級的時間歷程（噪聲級輪廓圖），此信息存貯為1秒短期Leq，最長可存貯約12天的時間歷程數據，所以，HY105非常適用于噪聲數據的長期采集。
◆
頻率分析
  當配置1/1倍頻程和（或）1/3倍頻程濾波器時，HY105可順序掃描濾波器的所有通帶，1/1倍頻程濾波器的最小掃描時間為1 min，1/3倍頻程濾波器為3 min。掃描可按要求自動或手控地進行。
1/1倍頻程濾波器組的中心頻率范圍為31.5 Hz至16 kHz，1/3倍頻程濾波器組的中心頻率范圍為25 Hz至16 kHz。
  HY105可顯示頻帶聲壓級、總和計權聲壓級和噪聲頻譜圖，可存貯770個1/1倍頻程或330個1/3倍頻程測量的數據。
◆
延伸電纜
  1級聲級計的前置放大器為可抽取式的，因而可配用延伸電纜，使傳聲器和前置放大器遠離聲級計本體，這樣，可在狹窄的區域和由于操作者的干涉而可能影響數據有效性的場合進行精確的測量。
◆
軟件
HY105配有用于PC的噪聲數據處理程序（Deaf Defier3軟件），其功能如下：
  ◆ 從HY105系列聲級計下載數據至PC
  ◆ 由PC設置和控制HY105
  ◆ 將測量值存入文件夾以組織數據
  ◆ 創建和打印測量報告
  ◆ 為每個測量加入場所、記要等注釋
  ◆ 列表顯示個別的成組的測量值
  ◆ 選擇聽力保護器（用1/1倍頻程濾波器）
  ◆ 計算NR和NC值
  ◆ 輸出測量數據以使用其他程序
  在寬帶測量模式，程序以列表和圖形方式，清晰地列出了測量的數值及噪聲級時間歷程圖。所提供的縮放功能使得可更詳細的觀察圖形各部分。可在圖形上放置游標，軟件將計算這些標志之間的或之外的Leq。
  在濾波器模式，程序以列表和圖形方式，給出頻帶聲壓級和頻譜圖。
  此軟件還能計算和顯示由1/1倍頻程數據得到的NR和NC值和曲線。
  程序還可顯示每次測量所用的時間計權和頻率計權，以及時間、日期、持續時間和測量范圍等參數。用戶還可錄入注解和紀要以作進一步的參考。
◆
測量報告
  HY105的噪聲數據處理程序（Deaf Defier3軟件）包含有測量報告的多種格式。
  用戶可輸入有關測量的信息，如場所、時間、日期和注釋，以及聲級計的校準等信息。
  可用多種格式打印測量報告，這些數據和信息可輸出到其他程序，如PDF、Excel、Word等。
◆
成套測量?jī)x器
  HY105可以成套測量?jī)x器的形式供應，它包括該儀器工作所需的各種配件和附件。
  所有的噪聲測量設備都應有規律地校準，以確保儀器工作和測量正確，建議在購買聲級計的同時購買一臺合適的聲校準器。
  成套測量?jī)x器包括以下部分：
  ◆ HY603或HY604型聲校準器
  ◆ HY8012型防風罩
  ◆ 攜帶箱
  ◆ Deaf Defier3軟件
  ◆ USB數據線
  ◆ 延伸電纜
  對1級聲級計，成套測量?jī)x器（HY105AT、HY105BT和HY105CT），配套供應HY604型1級聲校準器；對2級聲級計，成套測量?jī)x器（HY105DT、HY105ET和HY105FT），配套供應HY603型2級聲校準器。
◆
產品說明：
  攜帶箱也能用于安放傳聲器延伸電纜，并保護聲校準器在運輸和存儲過程中不致?lián)p壞。

規范
適用標準
GB/T 3785.1－2010  1級或2級，X類
GB/T 3241－2010  1級或2級，X類

傳聲器
1級儀器：HY205型12.7mm預極化自由場傳聲器，1級
2級儀器：HY205型12.7mm預極化自由場傳聲器，2級

前置放大器
1級儀器：抽取式前置放大器
2級儀器：固定式前置放大器

時間計權
F（快響應）、S（慢響應）和I（脈沖計權）

頻率計權
A、C和Z
Z計權是在8 Hz至20 kHz范圍內±1.5 dB的平坦頻率響應。當選用1/1或1/3倍頻程濾波器時，使用Z計權

測量范圍（典型值）
寬帶：
1級：21 dB (A) 至140 dB (A)
2級：25 dB (A) 至140 dB (A)
峰值：143 dB (C)
1/1倍頻程濾波器：19 dB (Z) 至140 dB (Z)
1/3倍頻程濾波器：14 dB (Z) 至140 dB (Z)

本底噪聲（典型值）
1級：18 dB (A)
2級：20 dB (A)
1/1倍頻帶（1 kHz）：12 dB (Z)
1/3倍頻帶（1 kHz）：7 dB (Z)

可測的量
LAeq、LCeq或LZeq
LCPeak
LAF、LAS、LAI、LCF、LCS、LCI、LZF、LZS或LZI（不存貯）
LAFmax、LASmax、LAImax、LCFmax、LCSmax、LCImax、LZFmax、LZSmax或LZImax
LAFmin、LASmin、LAImin、LCFmin、LCSmin、LCImin、LZFmin、LZSmin、LZImin
LAE、LCE、或LZE、LAIeq、LCIeq或LZIeq、LAFTeq
L0.1至L99.9（用戶可同時選擇五個值）
日期和時間
1秒短期Leq的噪聲級時間歷程（LAeq、LCeq或LZeq）
各頻帶的LZS、LZF或LZI（不貯存），各頻帶的LZeq（貯存）、LAeq、LCeq或LZeq（貯存）

存貯器
16 Mbit存貯器
可貯存1300個寬帶測量或770個1/1倍頻程測量或330個1/3倍頻程測量，1008000個1 s Leq時間歷程數據

濾波器中心頻率（標稱值）
1/1倍頻程：
31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz和16 kHz
1/3倍頻程：
25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1 kHz、1.25 kHz、1.6 kHz、2 kHz、2.5 kHz、3.15 kHz、4 kHz、5 kHz、6.3 kHz、8 kHz、10 kHz、12.5 kHz、和16 kHz

自動測量
可選的測量持續時間：1min、5 min、10 min、15 min、30 min、1 h、8 h和12 h
用戶定義的測量持續時間：10 s～29 h 59 min 59s
從2至999次測量的自動重復（僅寬帶模式）
與時鐘自動同步測量

顯示器
帶有準模擬指示的圖形顯示器
選定的測量參數
濾波器類型及中心頻率（適用時）
日期和時間、測量流逝時間
過載、欠量限告警
電池電平和外接電源指示器
時間計權和頻率計權
時間歷程圖（僅寬帶模式）
1/3或（和）1/1倍頻程頻譜圖（適用時，僅召回模式）
召回存貯的測量值
測量范圍
儀器的其他設置

外形尺寸
340mm×75mm×25mm

重量
450g

電池
2節LR6型（5號）1.5 V堿性電池

電池壽命
寬帶模式典型值：＞24小時

外部連接
USB B型數據輸出

軟件支持
用于Windows的Deaf Defier3（V3.3.0版或更新）

延伸電纜
2m、5m、10m、15m和20m可選
