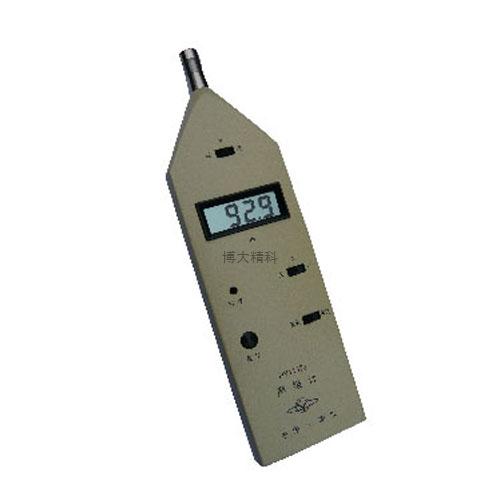

產品名稱：HY114 數字聲級計

◆
1 主要用途及適用范圍

    HY114 型數字式聲級計是設計用于測量噪聲的頻率計權聲壓級的儀器，它可在儀器的顯示器上顯示被測噪聲的A 頻率計權聲壓級和C 頻率計權聲壓級，它具有數字輸出接口，可將測量數據下載到與之相連的計算機，也可由計算機控制HY114。
    HY114 型數字式聲級計符合國家標準GB/T 3785.1－2001 和國際標準IEC 61672-1:2002《電聲學聲級計第1 部分：規范》對2 級X 類聲級計的要求，適用于機器噪聲、環境噪聲、交通噪聲、作業場所噪聲的測量，特別適合于汽車噪聲的在線檢測和噪聲數據的采集。
    HY114 型數字式聲級計最先是應車輛安全檢測線上實現計算機檢測的要求特別設計的，它通過內部的計算機最小系統計算和處理測量數據，具有的RS232 串行接口可將聲級數據送至計算機。因此，它與外部計算機配合使用時，可用作噪聲數據采集器。
    如用戶要求，HY114 的前置放大器也可制造為可抽取式的，這樣便可在傳聲器前置放大器與聲級計本體之間加接長達數十米的延伸電纜，這為遠距離測量提供了條件。此時，將在HY114 的型號后面加注配置代號A。
    注：HY114A 及其延伸電纜需特別訂貨。
    HY114 型聲級計采用背極駐極體電容傳聲器、高性能運算放大器及大規模數字集成電路等先進元器件，具有動態范圍寬、性能穩定、操作簡便等優點。它采用了數字式讀出器，在全量程范圍內均具有0.1 dB 的分辨力，并可完全消除讀數誤差。儀器結構設計小巧堅固，特別適用于現場使用和隨身攜帶。
    HY114 型聲級計的線性范圍為60 dB，具有A、C 頻率計權和F 時間計權（快響應）以及最大值保持功能。

◆
2 主要規格及技術參數

a) 性能等級
   GB/T 3785.1－2011 / IEC 61672-1:2002 規定的2 級。
b) 電磁場輻射及抗擾度
   GB/T 3785.1－2011 / IEC 61672-1:2002 規定的X 類。
c) 頻率計權
   A 計權、C 計權。
d) 時間計權
   F（快響應）。
e) 標稱工作模式
   標稱工作模式為不帶防風罩及防塵罩，傳聲器直接安裝于聲級計上。
f) 正常工作條件
   ——空氣溫度：0℃～40℃；
   ——相對濕度：25 %～90 %；
   ——靜壓：65 kPa～108 kPa。
g) 參考環境條件
   ——空氣溫度：23℃；
   ——相對濕度：50 %；
   ——靜壓：101.325 kPa。
   ——周圍無強烈的機械振動、沖擊、強電磁場和腐蝕性氣體存在。
h) 傳聲器類型
    HY205 型預極化（背極駐極體）電容式測量傳聲器，自由場型頻率響應，標稱直徑12.7 mm，標稱聲壓靈敏度為50 mV/Pa（標稱聲壓靈敏度級為-26 dB，基準為1 V），傳聲器極頭電容量約15 pF。
i) 檢波指示器
   真有效值檢波器，動態范圍60 dB。
   三位半液晶顯示器，分辨力為0.1 dB，數據更新時間0.5 s。具有過載、欠量限、電壓低落和最大值保持標志。
j) 1 kHz 頻率上的測量范圍
   A 計權聲壓級為35 dB～130 dB，分為三個級量程：
    低：35 dB～90 dB；
    中：50 dB～110 dB；
    高：70 dB～130 dB。
   C 計權聲壓級為45 dB～130 dB，分為三個級量程：
    低：45 dB～90 dB；
    中：50 dB～110 dB；
    高：70 dB～130 dB。
k) 指向性
   HY114 型聲級計在1 kHz、2 kHz、4 kHz 和8 kHz 的指向性見下圖。

◆
產品說明：
l) 電源
   采用4 節R6 型（5 號）電池供電，在參考環境條件下，電池壽命不小于16 h，最大工作電流不大于70 mA。
   由額定值為5 V 的HY9214 型直流穩壓電源供電，外部電源通過電源插口接入，電源電壓在4.5V 至5.5 V 范圍內變動時，聲級計可正常工作。電源的輸出電流不小于100 mA。紋波系數不
大于5％。
   當電源電壓低于4.5 V 時，顯示器上出現電壓低落標志。
m) 校準檢查頻率
   1 kHz。
n) 用于檢查和校準聲級計的聲校準器型號
   HY603 型或其它適用于12.7 mm 傳聲器的聲校準器。
o) 使用防風罩的影響
   在重要的頻率范圍內不大于0.5 dB。
p) 參考方向
   沿傳聲器主軸方向入射（0°入射）。
q) 參考級量程：
   中檔（50 dB～110 dB）。
r) 參考聲壓級
   94 dB。
s) 預熱時間
   2 min。
t) 自生噪聲級
   在參考環境條件下的自生噪聲級不大于30 dB（A 計權）和40 dB（C 計權）；
   當聲級計的電輸入端通過15 pF 的電容短路時，其自生噪聲級的期望值不大于以上值。
u) 數字輸出
   RS232 串行通訊口，輸出ASCⅡ碼，波特率為300 baud，如特別要求，也可在出廠時設置為
9600 baud.
   輸出插孔為3.5mm 雙聲道耳機插孔。
v) 溫度的影響
   在0℃～40℃的工作溫度范圍內的任何溫度上的指示聲級與參考溫度上的指示聲級的差值不
超過±1.0 dB。
w) 濕度的影響
   當相對濕度從25％變化到90％時，指示聲級與參考相對濕度時的指示聲級的差值不超過±1.0dB。
x) 可能引起聲級計永久性損壞的溫度、濕度極限值
   ——溫度：-20℃、+60℃；
   ——相對濕度：95％。
y) 聲壓響應與自由場響應的調整數據
   對聲校準器產生的聲壓響應或對靜電激勵器產生的模擬聲壓響應，可通過下表調整數據得到等效的自由場響應。

z) 供試驗用以取代傳聲器的電阻抗
   15 pF 串聯10 Ω。
aa) 可施加于傳聲器上的最高聲壓級
   146 dB。
ab) 可施加于電輸入端的最大峰峰值電壓
   15 V。
ac) 聲級計性能符合規范要求的電源電壓范圍
   使用5 號電池時為4.5 V～6.5 V。
ad) 外形尺寸（長×寬×厚）
   HY114 ：256 mm×74 mm×25 mm
   HY114A ：276 mm×74 mm×25 mm
ae) 重量
   HY114 ：約480 g
   HY114A ：約500 g（不包括延伸電纜）。
