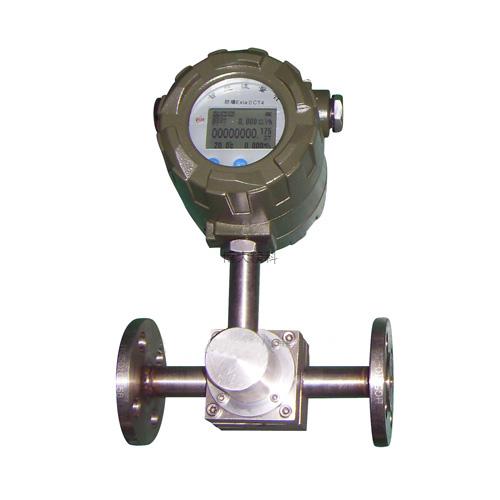

產品名稱：LC-300 橢圓齒輪流量計(鑄鋼)

相關說明：

一、概述

  橢圓齒輪流量計的工作原理是液體推動一對橢圓齒輪轉動；每個腔體的容積是固定體積；齒輪轉速引出，傳感器發出同步脈沖計數，橢圓齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。若附加發信裝置后，再配以電顯示儀表可實現遠傳只是瞬時流量或累積流量。橢圓齒輪流量計主要用于測量高粘度的介質，產品廣泛應用于石油、石化、天然氣、化工、造紙等行業，用于測量小管徑的微小流量計量。
主要優點：
◆ 口徑從10~150mm；
◆ 外殼材質有多種供選擇：鋁、不銹鋼及中高壓不銹鋼、PPS、青銅等；
◆ 軸承材質有多種供選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼等；
◆ 軸的材質：316不銹鋼；
◆ O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
◆ 量程比10：1,最大可達50：1；
◆ 精度為±1%和±0.5%兩種，重復性±0.03%；
◆ 安裝時直管段要求：5D＋3D，需加裝過濾器；
◆ 粘度最高可達1,000 000CP；
◆ 壓力等級最高可達551bar；
◆ 耐溫等級最高可達-10~60℃；


二、工作原理

橢圓齒輪流量計的工作原理 橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，如下圖所示：

三、技術性能

◆公稱口徑：300
◆流量范圍（m³/h）：

◆精度等級：0.5，0.2
◆工作壓力（Mpa）：1.6，2.5，4.0，6.4
