產品名稱：LEVALIGN 旋轉激光對中儀

產品介紹：

技術性能介紹
1. LEVALIGN 旋轉激光
適用ROTALIGN Ultra計算機 & 傳感器
3個接觸點固定或使用底部磁鐵
使用側面2點固定
測量范圍： 直徑40m的圓形范圍內
去掉端蓋可以射出垂直方向的激光束
內置水平儀 精確度：0.02 mm/m
激光精確度：0.02 mm/m
使用電池
2. 特點
可測量平面的平面度，水平度，平行度和垂直度
可選配藍牙模塊方便測量和數據傳輸
可根據不同應用需要設置多種參考點來設置參考平面
可根據可能的修正位置以最低點或者最高點作為參考面
手動或者自動的色彩化結果容差值
可選配強大的 ALIGNMENT CENTER PC軟件用于更專業的報告和任務
使用 Infinisplice®技術可將不同的測量結果拼接在一起
分組功能可以判定平面的平行度和垂直度

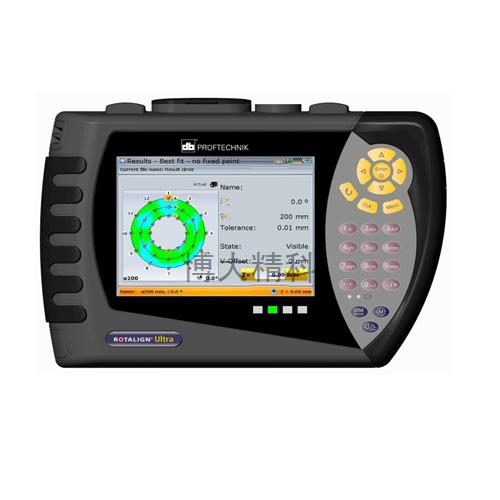

3. LEVALIGN Ultra控制單元
使用ROTALIGN Ultra的控制單元，防塵、防水，及防震，符合嚴格的工業標準，包括一臺液晶顯示的控制單元(手持儀器)和數字/符號-功能鍵盤，使用特殊的在屏幕上路徑提示，可以隨時輸入名字和字母。測量數據從接收器通過電纜(或藍牙無線通訊)直接傳送到計算機主機進行對中運算。控制單元可通過任何Windows操作系統的電腦，或使用USB接口直接連接普通打印機，打印完整的對中測量報告。可以訪問德國廠商網站，免費升級激光對中儀的固件程序，不斷獲得更強的測量功能。控制單元有專用可充電鋰電池作為主電池，也可以選配干電池盒用于長時間不間斷操作供電。功能用來比較平面間的平面度。

技術參數

　　控制單元技術參數
CPU Inter XScale 400 MHz
內存 64 MB RAM，64 MB 快速閃存，64MB CF卡
顯示類型 自對準反射屏幕(陽光下可讀)，背光彩色圖形顯示
分辨率 1/2 VGA (480 x 320像素)
尺寸 5.4英寸對角(118 mm x 80 mm)
對比度 可調節
照明 可調節(0……70 cd/m2)
鍵盤 導航鍵和三個附加鍵(向上、清除和菜單)
數字鍵和三個功能鍵(設置、測量和結果鍵)
LED指示燈 4 x LED指示燈(藍、綠、黃、紅)指示激光光束的位置和對中狀況
2 x LED指示燈(藍、綠/紅)指示通訊和電池狀況
電源 可充電鋰電池 7.2 V / 6.0 Ah
操作時間 >25小時，典型使用(25%測量，25%計算和50%休眠)
充電時間 <6小時
充電顯示 2 x LED指示燈(綠/紅)
充電溫度 10℃至40℃
休眠模式 可調節
重量 388 g
外部接口
USB主機 支持打印和外部鍵盤
USB從機 用于與電腦連接通訊
RS 232串口 用于連接激光接收器
無線通訊 支持藍牙技術(選配模塊)
防護等級 防震、防塵、防水(IP 65)
相對濕度 10%至90%
工作溫度 0℃至45℃
存放溫度 -20℃至60℃
外形尺寸 243 x 172 x 61 mm
重量 1 kg(不含電池和支撐座)
CE一致性 電纜長度<3 m
通常 EN 61326
放射 EN 55022
接口 EN 61000-4-2, -3, -4, -5, -6, -11

五軸測位儀測量方向 兩個X/Y探測面(4自由度)和一個360°角度測量(相對鉛垂方向)
測量區域 無限制，動態可擴展
測量平面的間隔 約160 mm
分辨率 1 µm/0.04 mil，角度精度優于10 µrad
誤差 小于2%
角度測量精度 小于2°
測量速度 約20 Hz
測量穩定性 輕金屬外殼確保了溫度穩定性
最大測量距離 10 m
工作溫度 0℃至60℃
尺寸 105 x 67 x 47 mm
重量 約190 g
防護等級 IP67(可浸水，防塵)，防震
環境光線抑制功能 有
