一.正確使用測長儀，避免因使用方法不當，而造成測量錯誤或測長儀的損壞。

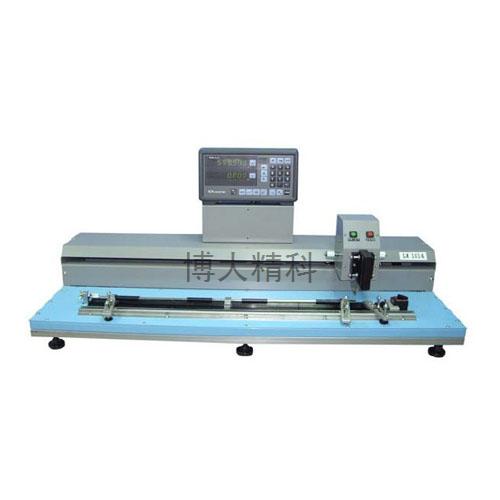

二.測長儀的結構.

三.測長儀的測長范圍

適用于長度寸法0-600mm、外徑2-50mm范圍的測量；

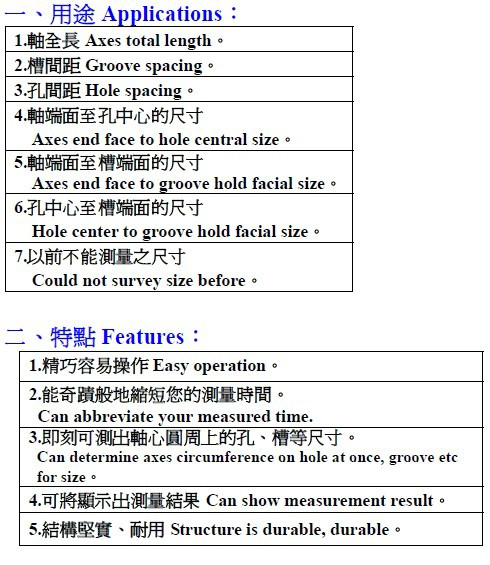

測長儀可以測量規格內有：
軸上溝槽（臺階）的寬度；
兩溝槽（臺階）之間的距離；
從軸端面到溝槽（臺階）的距離；
軸的端面到軸上任一孔的距離；
中心孔到溝槽（臺階）之間的距離；
孔與孔之間的距離；
工件平行面的長與寬的距離.

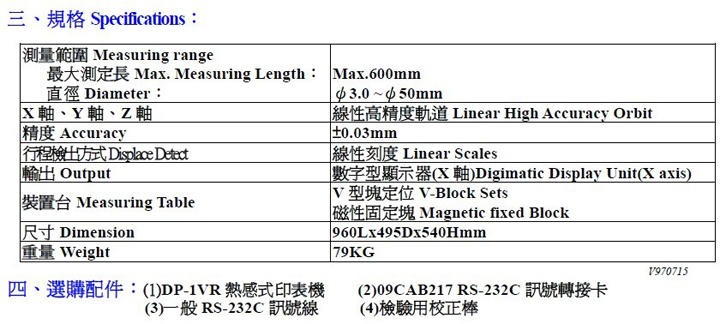

四. 測長儀分辨率精度為0.001mm，測長儀的允許誤差為±0.15mm

五.測量

1. 測量物件時，把物體放在V型塊上，兩端分別用固定擋塊和活動擋塊固定，V型塊別放在被測物體的靠近端頭處，固定（磁鐵）物體后，左右輕輕地?fù)u動物體，確認沒有前后左右移動，可對物體測量；（如圖1所示）；

2. 測量時手握移動手柄，將測量頭移動被測始端，然后按腳踏板歸零按鈕歸零，再將測量頭移動至測終端，顯示面板上所顯示的數據即為所測寸法；
3. 長度測量:所測端面方向在右側，用“長度測量頭1”靠齊右側（如圖1及圖2）測量；
4. 所測端面在左側，用“長度測量頭2”靠齊右側（如圖3及圖4）測量；

5. 孔距測量：將“孔距測量頭”插入空內（如圖5），然后可測量孔與其其它位置之間的距離；
6.檢驗：用300mm的標準件放在V型塊上來回測量，所測數值與實際規格如相差值在0.015mm

以下，側正常使用；如超過0.015mm，則需送專業技術人員調試與維護 。

六.線性誤差補償

   1. 線性誤差補償功能用于對光柵測量系統的系統誤差進行線性修正；

   2. 修正系數S=（L-L`）/(L/1000)mm/m；

   4. L - - - 實際測量長度，單位：mm；

   5. L`- - - 數顯表顯示值，單位：mm；

   6. S - - - 修正系數mm/m，為“+”時，表示增長，為“-”表示縮短；

   7. 補償范圍為：-1.500mm/m～+1.500mm/m

   8. 例：工件實際測量長度為1000，數顯表最后顯示值為 999.98

     S=(1000-999.98)/(1000/1000)=0.02mm/m

   9. 選擇軸1）按鍵→ 2）按鍵→進入輸入修正系數畫面→3）按鍵確認（如圖6）

七.使用須知與注意事項

   1. 使用電壓：AC220V 50H；

   2. 功耗：25VA；

   3. 環境溫度：－30℃～60℃；

   4. 測量時將被測部品油污，鐵屑清理干凈，隨時保持工作臺面整潔；

   5. 在使用過程中不得有震動，碰撞等現象發生；

   7. 測量時，為保證測量的準確度，測端面時，測量頭不得用力碰撞端面，輕輕移到端面處，

然后稍微用力移動測量頭相端面靠攏即可，在測量孔時，測量頭稍微用力向下即可，不

得左右用力，以免影響精度。
