產品庫存號：
- 產品庫存號：LD-80
- 產品庫存號：LD-80

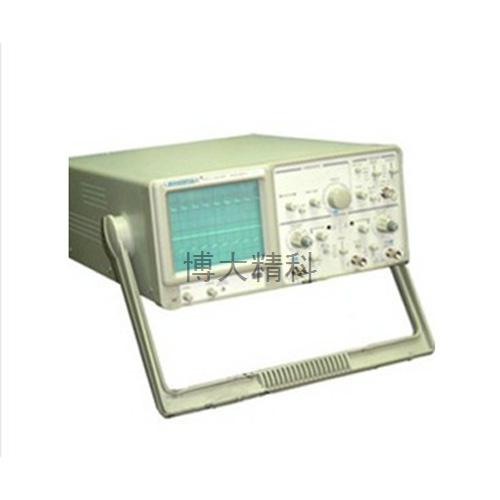

產品名稱：LMOS620 示波器20MHz
★
<特點>
·高亮度及高加速電壓CRT、分辨高
·交替觸發功能可以觀察兩個頻率不同的信號波形
·電視信號同步功能
·當設定在X-Y位置時，該儀器可作為X-Y示波器，
·CH1為水平軸，CH2為垂直軸
★
<參數>
|
型號 |
LMOS620 |
|
[垂直部份] |
|
|
輸入靈敏度 |
5mV～5V/DIV,按 |
|
精度(微調靈敏度) |
≤±3%(10℃～35℃),(1/2.5或小于面板指示刻度) |
|
頻寬 |
DC～20MHz,交流耦合:小于10Hz |
|
上升時間 |
約17.5nS |
|
輸入阻抗 |
約1MΩ/25pF |
|
DC平衡移動 |
5mV～5V/DIV:±0.5DIV |
|
線性 |
當波形在格子中心垂直移動時（2DIV）幅度變化〈±0.1DIV |
|
垂直模式 |
CH1：通道1，CH2：通道2，DUAL：通道1與通道2同時顯示 |
|
ADD：通道1與通道2做代數相加 |
|
|
最大輸入電壓 |
300V峰值（AC：頻率≤1KHz） |
|
[水平部份] |
|
|
掃描時間 |
0.2μSec～0.5Sec/DIV,按 |
|
精度(微調) |
≤±3%(10℃～35℃),≤1/2.5面板指示刻度 |
|
掃描擴展 |
10倍 |
|
×10MAG掃描時間精度 |
±5﹪(20nSec～50nSec未校正) |
|
線性 |
±5﹪，×10MAG：±10﹪（0.2S～1μS） |
|
由×10MAG引起的位移 |
在CRT中心小于2DIV |
|
[觸發] |
|
|
觸發信號源 |
CH1，CH2，LINE，EXT |
|
耦合 |
AC：20Hz～20MHz |
|
模式信號，輸入阻抗， |
約1MΩ/25pF，300V（DC+AC峰值） |
|
最大輸入電壓 |
AC頻率不大于1KHz |
|
觸發模式 |
AUTO：自動 |
|
NORM：常態 |
|
|
電視場：觀察一場電視信號時 |
|
|
電視行：觀察一行電視信號時 |
|
|
[X-Y模式] |
|
|
靈敏度 |
同垂直軸 |
|
頻寬 |
DC～500KHz |
|
X-Y相位差 |
小于或等于3°（DC～50KHz間） |
