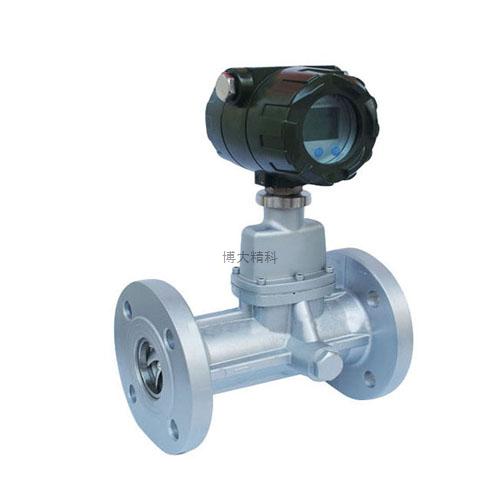

產品名稱：LUXB-20旋進旋渦流量計(鋁合金)

一、概述

智能旋進旋渦流量計是我公司開發研制的具有國內領先水平的新型氣體流量?jī)x表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。
1.1產品主要特點

• 無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
• 采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
• 智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
• 采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
• 采用國內領先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；
• 采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
• 采用EEPROM技術，參數設置方便，可永久保存，并可保存最長達一年的歷史數據；
• 轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
• 多物理量參數報警輸出，可由用戶任選其中之一；
• 流量計表頭可360度旋轉，安裝使用簡單方便；
• 配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸
• 壓力、溫度信號為傳感器輸入方式，互換性強；
• 整機功耗低，可用內電池供電，也可外接電源。

1.2主要用途
智能旋進旋渦流量計可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品。

二、工作原理

流量傳感器的流通剖面類似文丘利管的型線（圖2）。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

三、主要技術參數與功能
3.1流量計規格、基本參數和性能指標
