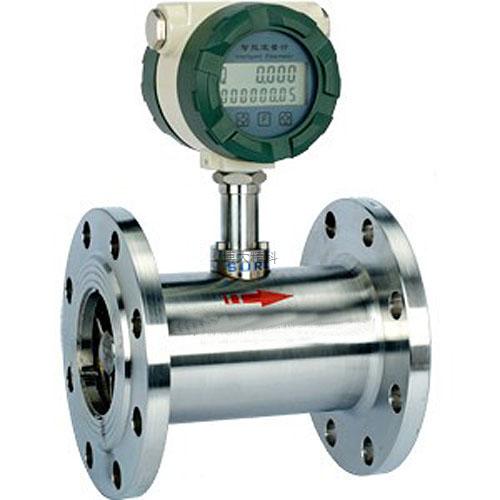

產品名稱：LWGY-6 渦輪流量計

相關說明：

一、慨述

LWY型液體渦輪流量計由渦輪流量傳感器與接收電脈沖信號的智能顯示儀表組成。用來測量封閉管道中低粘度液體的瞬時體積流量和總量，在石油、化工、冶金、航空和科研等部門獲得廣泛應用。LWY型液體渦輪流量傳感器由渦輪本體和前置放大器組成。顯示儀表采用我公司研制生產的SMIT-E-Y01型智能流量積算儀。本流量計執行國家JG198-94檢定規程和Q/12KF3989-2001 LWY系列渦輪流量計企業標準。

二、工作原理

傳感器的工作基于力矩平衡原理，當液體流經傳感器時，在特殊結構整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，在加速流體作用下，葉輪產生轉動力矩，在克服摩擦力矩和流體阻力后，渦輪開始旋轉，在一定流量范圍內，渦輪的轉速與流量體積流量成正比。葉輪旋轉切割磁力線，周期地改變線圈中的磁通量，使線圈兩端感應與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后送入流量積算儀（A）進行運算處理，并就地顯示于LCD上。

三、技術性能

◆公稱通徑(mm)：6
◆流量范圍（m³/h）：0.1-0.6
◆被測液體溫度（℃）：-15 ~ +70
◆公稱壓力Mpa：1.6
