產品庫存號：
- 產品庫存號：MD-13
- 產品庫存號：MD-13

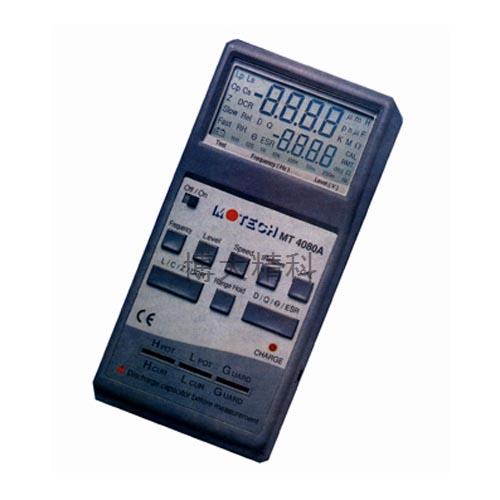

產品名稱：MT4080D 手持式LCR電橋
MT4080A： 100Hz to 100KHz
MT4080D： 100Hz to 10KHz
MT4080A MT4080D產品特征：
世界首創的100KHz手持式電橋
可測量：
阻抗Z、電感L、電容C
直流電阻DCR、等效串連電阻ESR
損耗因數D、品質因數Q、相位角度
MT4080A MT4080D規格：
功能
Z：阻抗（絕對值）
L：電感
C：電容
DCR：電流電阻
ESR：等效串聯電阻
D：損耗因數
Q：品質因數
θ：相位角度
綜合：
|
DCR |
Z |
Ls,Cs |
Lp,Cp |
|
|
θ |
D,Q,ESR |
D,Q |
自動換檔及檔位保留
相對模式
Cal：開路/短路校正
RS232C：
連接方式：USB
流程控制：XON/XOFF
測試信號
頻率：100Hz，120Hz，1KHz，10KHz，100KHz（MT4080A only）
精度：±0.3％
測試電平：1Vrms0.25Vrms，0.05Vrms，1Vdc（for DCR）
輸出阻抗：100Ω，±0.3％
顯示范圍：
|
參數 |
范圍 |
|
Z |
0.001Ω to 9999MΩ |
|
L |
0.001μH to 9999H |
|
C |
0.001PF to 9999F |
|
DCR |
0.001Ω to 9999MΩ |
|
ESR |
0.001 to 9999Ω |
|
D |
0.001 to 9999 |
|
Q |
0.001 to 9999 |
|
θ |
-90 to 90 |
IZI,L,C,and ESR 精度(Ae)
|
頻率 |
范圍 |
20MΩ～10MΩ |
10MΩ～1MΩ |
1MΩ～100KΩ |
100KΩ～10Ω |
10Ω～1Ω |
1Ω～0.1Ω |
備注 |
|
DCR |
5％±20 |
2％±10 |
0.5％±3 |
0.3％±3 |
0.5％±5 |
2％± |
|
|
|
100/120Hz |
1％±10 |
|||||||
|
1KHz |
2％±10 |
2％±5 |
0.5％±3 |
|||||
|
10KHz |
5％±10 |
|||||||
|
100KHz（MT4080A only） |
||||||||
IZI,L,C，和ESR之精度在DX≦0.1時有效
D精度：
D的精度De為：De＝±Ae/100 （當Dx值>0.1,則De須乘以（1＋Dx）
Q值精度：
Q的精度Qe為：Qe＝±Qx2·De/1±Qx·De 其中：Qx即所測之Q值，De為相對于D之精度
相位角（θ）精度
θe=180/π·Ae/100[deg]
測量速度：
快速（Fast）：4.5次/秒
慢速（Slow）：2.5次/秒
一般規格：
溫度：0℃～4℃（操作時）
-20℃～70℃(儲存時)
相對濕度：0～85％
電池規格：Ni-Mh or Alkaline (2xAA size)
電池充電：約150mA定電流
電池用電時間：約2.5小時
交流電源：110V/220VAC,60/50Hz之時配器
低電量顯示：低于2.1V
尺寸：6.9〞×3.4〞×1.9〞（L×W×H）
(174mm×86mm×48mm)
重量：470g
選配件：
1）TL08A（SMD）：元件測試夾具
2）TL08B（4線）：四線測試夾具
3）TL08C：K式測試夾具
