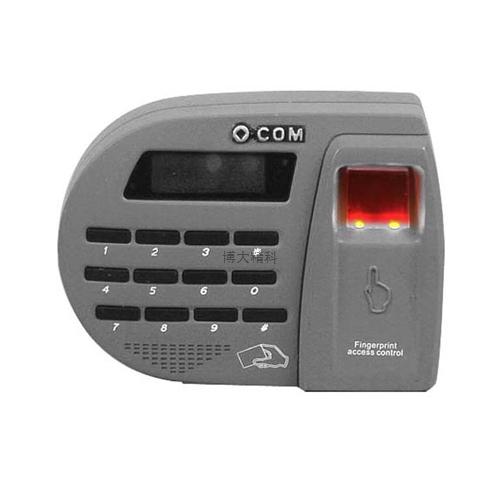

產品名稱：OTW-01 網絡指紋門禁讀頭

◆
產品簡介：
門禁管理系統是新型現代化的安全管理系統，主要用于管理重要部門出入口，是實現安全防范管理的最佳管理系統。該管理系統廣泛適用于銀行、賓館、機房、軍械庫、機要室、辦公間、智能化小區、工廠等。
門禁管理系統一般分為獨立型和聯網型。聯網型門禁管理系統通訊方式常見有RS-232、RS485、CAN和TCP/IP。采用TCP/IP通訊方式的聯網型門禁管理系統簡稱為TCP/IP門禁系統，OTW網絡門禁系統就是屬于TCP/IP門禁系統。它主要由門禁監控平臺（軟件）、門禁服務器（硬件）、門控器（硬件）、讀卡終端（或指紋終端）、電鎖等幾部分組成。
門禁監控平臺是若干臺連接到網絡的PC機，通過局域網或廣域網與門禁服務器通訊。管理人員只須通過運行在管理工作站上的門禁管理軟件就可遠程監控各門禁服務器和門控制器的狀況。可實現各種管理功能，如添加/刪除用戶、查看出入記錄、開/關門和實時監測各門的狀態等。
門禁服務器功能：一方面接收、執行門禁監控平臺的命令和向門禁監控平臺報告整個門禁管理系統的狀況；另一方面監控各個門控器。門禁服務器與門禁監控平臺采用基于以太網的TCP/IP通訊方式，而門禁服務器與門控器采用RS485通訊方式。
門控器主要接收和執行事件服務器命令，執行讀卡、控制門鎖動作和檢測門的狀態。
支持在線巡更功能，可以實時監控巡查情況。
◆
服務器技術參數：
【產品型號】 OTS
【管理門數】 最多可以管理32個門禁終端
【時段容量】 最多支持128個開門時段
【組合容量】 200組開門組合
【用戶容量】 4000個
【管理記錄】 1000條
【出入記錄】 80000條
【告警記錄】 2000條
【每個用戶卡數】 1張
【每個用戶密碼】 1個
【脅迫密碼】 每人可設置1個脅迫密碼
【開門時間】 小于2s
【防尾隨】 支持
【多人組合開門】 支持
【首卡開門】 支持
【用戶編號】 1-999999之間的任意數字
【認證方式】 指紋、密碼、ID感應卡
【通訊模式】 RS485,TCP/IP
【使用語言】 簡體中文、英文
【液晶顯示】 3.5寸TFT彩色液晶顯示
【后備電池】 12V 7.2Ah/20HR
◆
門控器技術參數：
【產品型號】 OTC
【工作方式】 脫機，聯網
【通訊模式】 RS485
【控制門數】 1道門
【聯網數量】 每個門禁服務器最多連接32個門控器
【韋根讀卡】 最多可接2個
【指紋讀頭】 1個
【開門按鈕】 1個
【門磁輸入】 1路（開關量）
【消防輸入】 1路（開關量）
【告警輸出】 1路（繼電器輸出）
【電鎖信號】 NO(斷電開鎖)、COM、NC(上電開鎖)；可以給鎖直接供電，輸出：DC12V,3A
【存儲容量】 斷線狀態下最多可以臨時存儲1302條數據
【工作電壓】 交流220V
【工作電流】 8mA
【外形尺寸】 27cm*16cm*8cm
【工作環境】 溫度–20℃～70℃，濕度15～95％
【后備電池】 12V 7.2Ah/20HR
◆
指紋讀頭技術參數：
【產品型號】 OTW-01
【工作方式】 脫機，聯網
【通訊模式】 RS232(和OTC1配套時)、Wiegand 26（和其它設備配套使用）
【指紋容量】 9500枚（最多可登記4000個用戶）
【認證方式】 指紋、密碼、ID感應卡
【工作電壓】 DC9V
【產品尺寸】 105mmX75mmX31mm
◆
系統優勢：
通訊技術的發展對門禁管理系統產品的發展影響越來越大，原有的專線系統將不能完全滿足用戶的需求（如RS485通訊最大傳輸距離僅為1200米）。隨著TCP/IP網絡通訊技術的日益普及，其具有技術先進、維護方便、操作方便、數據傳輸速率高、傳輸距離遠、工程成本低、可靠性和安全性高等優勢。因此，TCP/IP網絡型門禁管理系統必將成為門禁發展的主流方向。OTW網絡門禁系統主要優勢如下：
1.采用TCP/IP通訊技術，通訊速度更快，組網更方便
2.充分考慮用戶需求，功能實用，使用方便
3.高可靠性設計，保證數據安全
4.開放性的接口，容易升級擴展
◆
功能參數：
 ◆專業的門禁服務器采用NXP ARM7處理器，其穩定及可靠性達到最佳效果
  ◆上行TCP/IP網絡通信，下行RS485組網，聯網配置方便
  ◆支持多種識別方式：指紋、卡、密碼
  ◆每臺服務器支持32個終端，管理32個門
  ◆可靈活設置每個用戶每個門的開門時段
  ◆專業的門禁功能：支持指紋開門、IC/ID卡開門、按鈕開門、時段開門、組合開門，多 門互鎖，遠程指令開門、防拆報警、火警聯動、門長開、實時監控等
  ◆支持多種告警方式：脅迫開門告警、非法開門告警、延時關門告警、火警開門告警、防拆告警
  ◆支持多種前端輸入設備：wiegand 26、wiegand 34讀卡器、wiegand密碼鍵盤
  ◆大數據量存儲：每個門禁服務器可以存儲4000個用戶，8萬條記錄，2000條告警記錄，1000條操作日志
  ◆門禁數據的實時上報，實時監控
  ◆支持在線巡更
  ◆門禁服務器支持TFT彩色液晶顯示，提供圖形用戶界面，方便用戶使用
  ◆看門狗設計，產品更穩定
  ◆指紋算法來源于世界頂級指紋算法提供商SUPREMA；指紋識別快捷準確
◆
系統防雷：
本系統為網絡通訊設備，其中涉及TCP/IP通訊和RS485通訊，如果使用室外布線系統，請注意在線路中加入專業的防雷設備，以避免雷擊造成的設備損害！
◆
系統聯網圖：

◆
門控器接線說明：

韋根頭接口：可以接兩個韋根頭一進（2）；一出（1）：

第一組J12五位：（GND、9V、D0(1)、D1(1)、SPK(1)）

第二組J7五位：（GND、9V、D0(2)、D1(2)、SPK(2)）

門鎖接口：J4三位：(NC1 COM1 NO1) COM1接地，NC1,NO1輸出12V電壓信號直接控制門鎖

報警器輸出接口：J5三位(NC2 COM2 NO2) COM2接地，NC2,NO2輸出12V電壓信號直接控制報警裝置

開門按鈕接口：J7兩位（PUSH+PUSH-）

門磁接口：J8兩位

485通訊接口：兩位（485+485-）

防拆開關：兩位（S1）

火警聯動：兩位（J6）接火警報警輸出

門禁控制器地址編碼法：

地址編碼由JP15個跳線帽來決定，地址從低到高編碼依次為從1-5個跳線帽來編碼，1為低地址5為最高地址。編碼法則為二進制編碼，插上跳線帽為0，不插為1。如果全0則編碼為32，所以地址編碼可以1-32，這也是一臺服務器可以帶的最多門禁控制器的臺數。
