QT203M林格曼煙氣濃度圖

  通過將排放源出口處煙氣顏色與林格曼煙氣濃度圖進行比較，當某一排氣顏色與其中色塊接近時，就認為煙塵濃度與該色塊的黑度等級一致。它使煙氣黑度的測試變得快速、簡便，同時使監測工作的準確度得到保證。因此該產品可廣泛應用于各地的環境保護部門和各工礦企業的煙氣黑度測定工作。通過對煙氣黑度的測定，可以分析煙氣排放對空氣的污染程度及燃料的燃燒利用率，從而為環境管理和節約能源提供有效的監測手段。本產品可以放置在三角架上以供觀測使用，也可以手持使用。

  工作原理

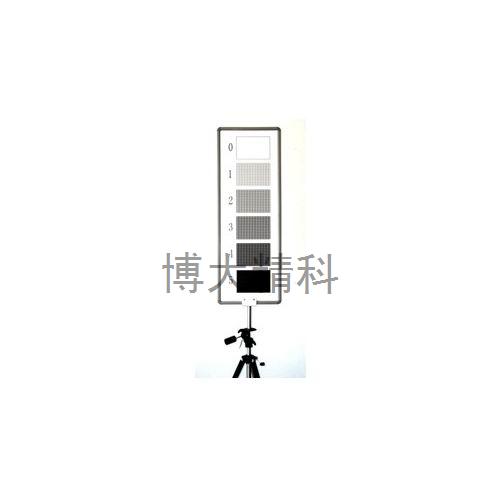

  林格曼煙氣濃度圖是十九世紀末法國的林格曼(Ringelmann)提出的。這種方法是把圖放置在適當的位置上，使圖上的黑度與煙氣的黑度（或不透光度）相比較，憑視覺進行評價。林格曼圖有多種規格，我公司繪印的是通用標準形式，它由14cm×21cm的黑度不同的六小塊組成。除全白與全黑兩塊外，其他四塊是在白色背底上畫上不同寬度的黑色條格。根據黑色條格在整個小塊中所占的面積的百分數分成0至5的林格曼級數。0級是全白，5級是全黑，1級是黑色條格占整塊面積的20%，2級占40%，以此類推，如圖所示。

  主要技術指標

  1.觀測距離10-50米

  2.林格曼黑度等級0～5級

  3.圖案尺寸高105厘米寬35厘米

  4．可選配三腳架
