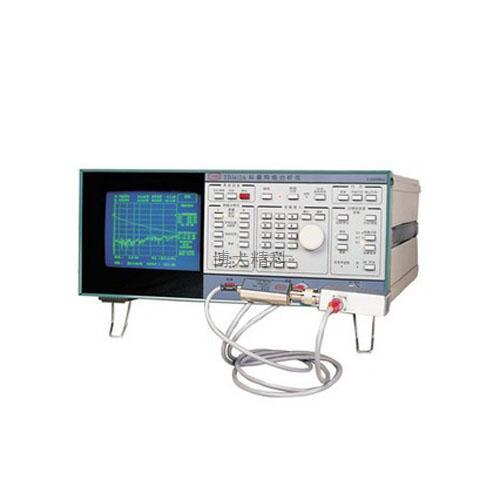

產品名稱：TD3612A標量網絡儀

產品概述：

 TD3612A標量網絡分析儀是一種高性能、智能化射頻段儀器。可快速測量RF產品的增益、衰減、頻響和回波損耗。是廣播電視、通訊領域必備的儀器。可對放大器、同軸電纜、功分器、模塊、天線、耦合器、濾波器、隔離器、分支分配器等器件進行傳輸特性和反射特性測量。兩個獨立的通道可以同時進行傳輸和反射測量。

產品特點：

★ 全中文界面，數字化顯示

★ USB接口打印圖形和數據

★ 菜單操作，人機對話,易學易用

★ 可通過GP-IB選購件與電腦通訊，由電腦保存數據,顯示圖形

★ 可作為單臺信號源使用，點頻、掃頻均可

技術參數：

頻率范圍: 5～2300MHz(可根據用戶要求擴展為1～2600MHz)

頻率分辨率：10kHz

點頻準確度：優于±200kHz

電平控制輸出功率范圍：＋10dBm～－29.9dBm(可根據用戶要求擴展－69.9dBm)

RF輸出阻抗：75Ω或50Ω

RF輸出接頭：N型陰頭

信號純度：諧波及非諧波：＜－30dBc

輸出功率平坦度：≤±0.5dB,帶程控衰減器:±1dB+0.1dB/10dB

定標分辨率：0.1dB～10dB/格，0.1dB步進

動態范圍: +16～-60dBm

頻標：有8個獨立控制的頻標

結構特性：177mm(高)×430mm(寬)×495mm(長)

重量：凈重16kg

測試附件：

檢波器:

最大輸入功率:+20dBm;

測試口回波損耗: < -21dB;

頻響:優于±0.5dB

SWR自動測試器:

最大輸入功率:+27dBm;

方向性: >40dB
