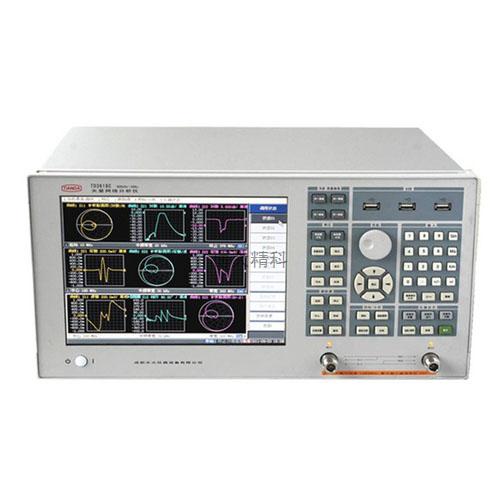

產品名稱：TD3616C矢量網絡分析儀 300kHz--1.5GHz
產品概述：
TD3618C/TD3616C矢量網絡分析儀由最新技術的高精度合成信號源、窄帶接收機、高速嵌入式計算機和Windows操作系統組成.它具有測量精度高、測量速度快和測量適應能力強等特點，Windows操作界面更具人性化,可適用于射頻元件及設備的大批量生產和制造領域的測量應用，具有極高的性價比。
適用范圍：
TD3618C/TD3616C矢量網絡分析儀具有強大的測量功能,主要應用于無線通信、廣播電視、教育、科研等領域, 可對放大器、同軸電纜、功分器、合路器、天線、耦合器、濾波器、隔離器、分支分配器、晶體、聲表等RF器件S參數的幅頻特性、反射特性、相位特牲、延遲特性等進行全方位測量. 例如能對RF器件的插入損耗、衰減、隔離、增益、頻響、帶內平坦度、相位、群延時、回波損耗、SWR、特性阻抗、3dB帶寬、帶外抑制、阻帶帶寬、矩形系數等指標進行快速準確測量。
產品特點：
★ 系統阻抗：50Ω或75Ω，75Ω阻抗適合CATV用戶使用。
★ 儀器使用界面：中文或英文，滿足不同用戶需求。
★ 雙端口測試。可同時測試兩端口器件的4個S參數（S11、S21、S12、S22 ），極大提高測試效率。
★ Windows操作界面，10.4英寸的TFT彩色液晶顯示屏，觸摸屏，顯示清晰，操作簡單快捷。
★ 4個獨立的測量通道，每個通道可獨立設置源參數（如頻率、功率等），滿足用戶對同一器件的不同條件下的測試。
★ 具有存貯/調用功能，方便用戶將測量結果保存在硬盤或U盤上。
★ 可以用宏指令進行VBA編程，進行自動控制測試。
★ GPIB接口，方便用戶組成自動測試系統。
★ LAN接口，方便用戶連接局域網，無線網卡，從而方便用戶進行遠程數據傳輸。
LAN接口還和GPIB接口一樣，方便用戶組成自動測試系統。
★ 數據格式：對數、相位、群延遲、史密斯圓圖、極坐標、線性、SWR、實部、虛部、擴展相位、正相位等。
★ 多種掃描模式：線性掃描、對數掃描、分段掃描、功率掃描。
★ 觸發方式：連續、單次、保持。
★ 強大的分析功能
◆極限測試：具有極限測試、波動極限測試、帶寬極限測試等測試功能，方便用戶進行產品合格、不合格判斷，從而大大提高測試效率。
◆頻標：最多可同時顯示9個頻標。不同曲線上的頻標可獨立操作。
◆頻標搜索功能：最大值、最小值、峰值、頻標自動跟蹤、帶寬搜索、凹峰搜索等。
★ 獨特的校準方式
增強型響應校準：可以消除方向性、串擾、源匹配、反射跟蹤、傳輸跟蹤誤差，提高測量精度。
端口擴展：在某些場合下，用戶不能在測試端面進行校準，端口擴展就可以滿足用戶補償測試端面與被測件之間的相移或延遲，提高測試精度。
★ 眾多外部接口
具有USB、LAN、RS232、鍵盤PS/2接口、鼠標PS/2接口、外部VGA顯示接口、GPIB接口（選件）。
技術參數：
|
頻率范圍：
|
300KHz ～ 3GHz(TD3618C); 300KHz ～ 1.5GHz(TD3616C)
|
|
頻率準確度：
|
±5ppm (23℃±5℃)
|
|
頻率分辨率：
|
1Hz
|
|
輸出電平：
|
-45 ～ +10dBm
|
|
電平準確度：
|
±0.8 (0dBm,50MHz)
|
|
電平分辨率：
|
0.05dB
|
|
相位噪聲：
|
-67dBc/Hz@10KHz
|
|
諧波及非諧波：
|
<-30dBc(0dBm)
|
|
中頻帶寬
|
10Hz～30KHz
|
|
方向性：
|
44dB
|
|
動態范圍：
|
110dB
|
|
測量分辨率：
|
0.01dB
|
|
最大輸入電平：
|
+10dBm
|
|
輸入損壞電平：
|
+20dBm
|
|
相位分辨率：
|
0.01°
|
|
相位穩定度：
|
0.1°
|
|
對數刻度：
|
0.01dB/DIV~50dB/DIV
|
|
分辨率：
|
0.01dB
|
|
掃描時間：
|
25ms(201點,中頻帶寬30KHz)
|
|
顯示器：
|
10.4英寸彩色TFT液晶顯示屏
|
|
測量方式：
|
雙端口測量
|
|
測量通道：
|
4通道
|
|
測量格式：
|
對數、線性、相位、群延時、駐波比、史密斯圓圖、圓極圖、實部、虛部、阻抗
|
|
掃描方式：
|
線性、點頻、對數、功率
|
|
觸發方式：
|
連續、單次、保持
|
|
輸入輸出接頭
|
N型陰頭
|
|
通訊接口
|
USB,LAN, RS232,GPIB,鍵盤接口,VGA顯示接口
|
|
電源
|
AC 90V～260V/47～63Hz; 350VA
|
|
重量
|
約15Kg
|
|
儀器尺寸
|
426×395×225mm(寬X深X高)
|
|
工作環境溫度
|
5～40℃
|
TD3618C/TD3616C 選件表
|
選件號：150C
|
中文界面；單端口；50Ω阻抗
|
|||||||||||||
|
選件號：250C
|
中文界面；雙端口；50Ω阻抗
|
|||||||||||||
|
選件號：175C
|
中文界面；單端口；75Ω阻抗
|
|||||||||||||
|
選件號：275C
|
中文界面；雙端口；75Ω阻抗
|
|||||||||||||
|
選件號：150E
|
英文界面；單端口；50Ω阻抗
|
|||||||||||||
|
選件號：250E
|
英文界面；雙端口；50Ω阻抗
|
|||||||||||||
|
選件號：175E
|
英文界面；單端口；75Ω阻抗
|
|||||||||||||
|
選件號：275E
|
英文界面；雙端口；75Ω阻抗
|
|||||||||||||
|
選件號：1E9
|
觸摸屏
|
|||||||||||||
|
選件號：1E10
|
GP-IB卡
|
|||||||||||||
|
選件號：1E4J
|
N-50J型校準件（開路器, 短路器，負載，轉接頭）
|
|||||||||||||
|
選件號：1E4K
|
N-50K型校準件（開路器，短路器，負載，轉接頭）
|
|||||||||||||
|
選件號：1E5J
|
N-75J型校準件（開路器, 短路器，負載，轉接頭）
|
|||||||||||||
|
選件號：1E5K
|
N-75K型校準件（開路器, 短路器，負載，轉接頭）
|
|||||||||||||
|
選件號：1E6J
|
F-75J型校準件（開路器, 短路器，負載，轉接頭）
|
|||||||||||||
|
選件號：1E6K
|
F-75K型校準件（開路器, 短路器，負載，轉接頭）
|
|||||||||||||
|
選件號：1E7J
|
SMA-50J型校準件（開路器, 短路器，負載，轉接頭）
|
|||||||||||||
