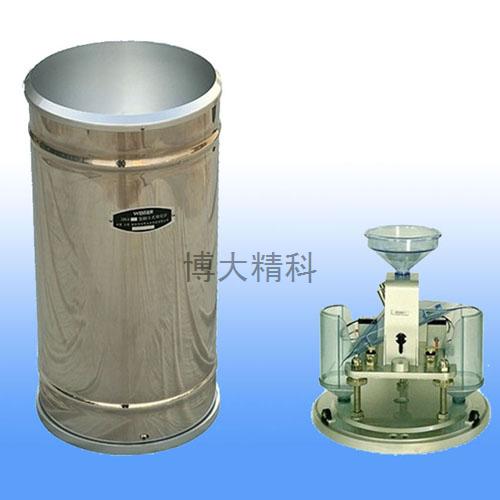

產品名稱：TM-04 雨量傳感器

產品類別：傳感器變送器系列

    TM-04 雨量傳感器技術參數：

　　※測量范圍：0～4mm/min(可在<8mm/min條件下正常工作)

　　※測量誤差：±3%(測試雨強2mm/min)

　　※分 辨 率：0.2mm

　　※工作溫度：0～80℃(傳感器) -40～80℃(記錄儀)

　　※承水口徑：φ200mm+0.6mm 外刃口角度45度

　　TM-04 雨量傳感器功能及特點：

　　※精度高，穩定性好

　　※體積小，安裝方便

　　※線性度好，傳輸距離長，抗干擾能力強

　　※翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠

　　※儀器外殼用不銹鋼制成，防銹能力強，外觀質量佳

　　※承雨口采用不銹鋼皮整體沖拉而成，光潔度高，滯水產生的誤差小

　　TM-04 雨量傳感器適用范圍：

　　※翻斗式雨量傳感器是一種水文、氣象儀器，用以測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。可用于氣象臺(站)、水文站、農林、國防、野外測報站等有關部門，配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等。可為防洪、供水調度、電站水庫水情管理提供原始數據。

　　TM-04 雨量傳感器工作原理：

　　※承水口收集的雨水，經過上筒(漏斗)，注入計量翻斗——翻斗是用工程塑料注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一個斗室接水時，另一個斗室處于等待狀態。當所接雨水容積達到預定值0.4mm時，由于重力作用使自己翻倒，處于等待狀態，另一個斗室處于接水工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，使干式舌簧管通斷。即翻斗每翻倒一次，干式舌簧管便接通一次送出一個開關信號(脈沖信號)。
