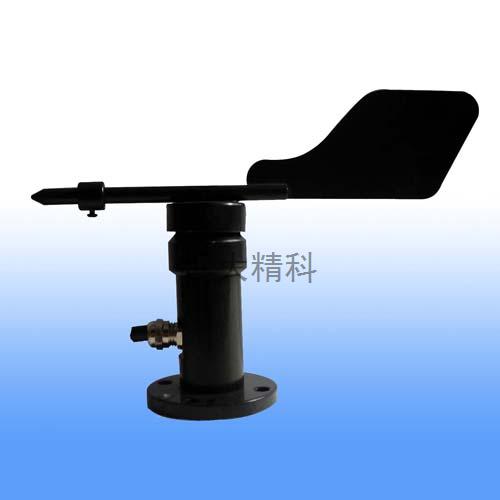

產品名稱：TM-fx 風向傳感器

產品類別：傳感器變送器系列

    TM-fx   風向傳感器測量參數

　　※量程：0 ～360°(分16個固定風向值，其中“北”由傳感器上的箭頭標志標出)

　　※電壓信號：0.4 ～ 2.0 V(波動范圍±40mV )

　　※電流信號：4 ～ 20 mA(波動范圍±0.4mA)

　　※轉換公式：風向典型值=(I-4)/1.06666 電壓型= (V-0.4)/ 0.106666

　　其中電壓型對應表格如下所示：(使用時可通過查表法或直接運算求得風向值)

　　北　　　　　　　　東北偏北　　　　　東北　　　　　　　東北偏東

　　400±40mV　　　50±40mV　　　　613±40mV　　　　720±40mV

　　東　　　　　　　　東南偏東　　　　　東南　　　　　　　東南偏南

　　826±40mV　　　933±40mV　　　1040±40mV　　　1146±40mV

　　南　　　　　　　　西南偏南　　　　　"西南　　　　　　　西南偏西

　　1253±40mV　　　1360±40mV　　　1466±40mV　　　1573±40mV

　　西　　　　　　　　西北偏西　　　　　西北　　　　　　　西北偏北

　　1680±40mV　　　1786±40mV　　　1893±40mV　　　2000±40mV

　　電路參數

　　※工作電壓：7～24V(典型值12V)

　　※靜態功耗：約 7mA(電壓型) 約 10mA(電流型)

　　※響應時間：100mS

　　※刷新間隔：100mS

　　※工作溫度范圍：-30℃～70℃

　　TM-fx   風向傳感器功能特點

　　※體積小巧，攜帶方便，安裝簡單

　　※測量精度較高，量程寬，穩定性好

　　※輸出信號線性度好，具備較強的抗干擾能力

　　TM-fx   風向傳感器適用范圍：

　　※該傳感器可測量室外環境中的風向，測量分東、西、南、北、東南、西南、西北、東北等十六個方向，具有很高的性價比。該儀器廣泛用于環保、氣象、農業、林業、水利、建筑、科研及教學等領域。

　　TM-fx   風向傳感器外型規格：

　　※外型小巧輕便，美觀堅固，便于攜帶和組裝，風向標形狀設計合理，對自然界大氣風向具有準確的定位作用。
