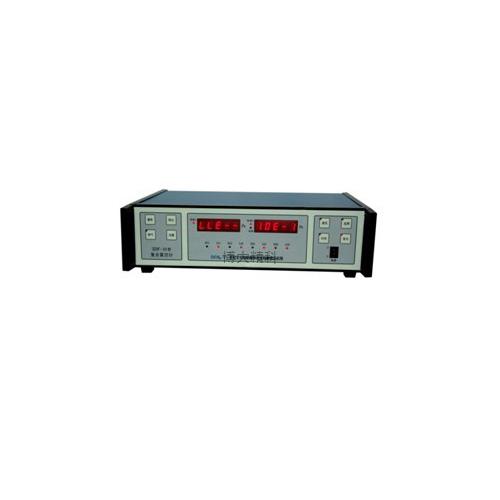

產品名稱：ZDF－10Ⅰ數顯復合真空計
產品介紹：
ZDF-10Ⅰ型復合真空計采用單路ZJ-52T電阻規管和ZJ-27電離規管進行測量。測量范圍為1.0×105～6.6×10-6Pa。本儀器可據用戶要求加裝RS232/RS485串行通訊口、上下限設定繼電器控制輸出、模擬標準信號輸出,實現工業控制的自動化。

產品特點：
□量程較寬，能夠連續測量氣體和蒸汽的全壓力。
□真空粗抽系統的壓力測量。
□電阻規管采用經過穩定化處理，熱容量極小的熱
□各種真空排氣系統的壓力監測。
絲作為真空敏感元件，并具備環境溫度自動補償
□真空設備及工藝程序控制。
□用于實驗室，生產車間中真空系統壓力的測量。
和粉塵防護功能，具有量程寬，響應快，抗污染，
耐氧化，漂移小，壽命長，性能穩定等特點。特
別適用于粗、低真空測量。
□電離規具有抗氧化能力強,燈絲允許瞬間暴露大
氣，具備自診斷功能，人機操作界面友好。
□儀器外形美觀，功能齊全，操作簡單方便，測量
精度高且連續，穩定可靠，易用耐用。

技術參數：
測量范圍 電阻：1.0×105Pa～1.0×10-1Pa
 電離：1.3×100Pa～6.6×10-6Pa
測定點 電阻規1路、電離規1路
測定精度 ±30%  電阻部分：（ 3.0×103Pa～4.0×10-1Pa）
±5%   離子流放大器（1.3×100Pa～6.6×10-6Pa）
壓力顯示 指數位：1位   系數位：2位
例如： 前面板顯示1.0 E-1 Pa 表示真空度讀數為1.0×10-1Pa
設定點 四組或八路繼電器輸出接點。繼電器控制能力：AC220V/3A
設定點的設定值具有掉電保護功能，且可以隨時修改。（選用）
輸出信號 0～10V或4～20mA，分段線性化輸出。（選用）
通訊接口 采用RS232或RS485通訊接口，并可進行遠距離數據傳輸。（選用）
使用溫度范圍 5℃～35℃
電源 AC220V ±10%  50HZ ±1HZ
A型：
面板尺寸 119×440(mm)（徑深300mm） -臺式
122×480(mm) -裝架式
開孔尺寸 120×441(mm)（徑深300mm）

重量 7.5Kg
 7.5Kg


標準附屬品：
規管 ZJ-52T玻璃規管(接口φ15.5mm)       1支
ZJ-27玻璃規管（接口φ15.5mm）      1支
規管纜線： 5米（可加長）
電源線 1條


選購件：ZJ-52T金屬規（φ15.5mm或KF-16接口），ZJ-27裸規（CF-35法蘭接口）。
 規管纜線：可訂制加長纜線5米至100米以內。
