產品庫存號：
- 產品庫存號：JSKS-11

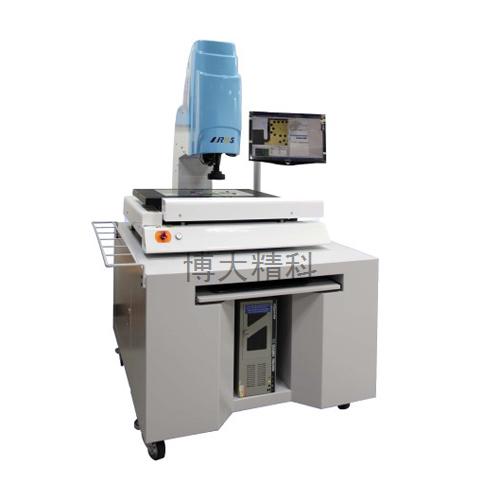

產品名稱：博大精科 CSM-3020 CNC非接觸影像量測系統
★
商城價：咨詢
★
產品用途：
快速檢測各種復雜、精密零件的輪廓，表面尺寸，角度與位置，特別是精密零部件的微觀檢測與質量控制，并可用于產品開發、二維抄數等。
★
產品特點：
1、四軸CNC控制，日本精密線性滑軌和滾珠螺桿，搭配日本COOL MUSLE伺服電動馬達，全閉回路控制，精密高速高度。
2、德國的先進技術及嚴謹工藝，與臺灣的精密制造技術的完美結合。
3、高精密花崗巖底座、高強度、耐腐蝕、穩定性好。
4、德國制之精密摩擦傳動、靈敏可靠、無背隙、并可快速移動。
5、Z軸采用C型架橫設計，降低阿貝誤差，大幅提高Z軸之量測精度。
6、特殊硬鋁合金工作臺，經過穩定化和陽極硬質處理，穩定性好，精度高。
7、鼠標操控CNC功能（如自動燈光調整、全自動對焦、自動倍率切換、自動尋邊、自動量測），大幅提高量測效率。
8、精密高品質電動雙倍鏡頭，可全自動連續自動變化倍率。
9、高分辨率彩色CCD、高清洗度影像效果，擁有高品質的量測畫面，確保量測精準。
10、可控環形表面冷光源及輪廓冷光源，可充分滿足各種不同照明需求。
11、精密光學尺，分辨率為0.5μm
12、LED智慧環光表面冷光源及LED智慧輪廓冷光源，可充分滿足各種不同照明需求。
13、超長之Z軸量測距離可達130mm。
★
技術規格：
|
產品編號 |
CSM-2010 |
CSM-3020 |
CSM-4530 |
|
|
量測行程（X、Y、Z） |
200×100×200mm |
300×200×200mm |
450×300×200mm |
|
|
載物臺尺寸 |
355×255mm |
505×355mm |
705×505mm |
|
|
儀器外型尺寸（長、寬、高） |
585×600×960mm |
790×780×990mm |
1070×1090×970mm |
|
|
凈重 |
160kg |
210kg |
370kg |
|
|
工作臺承重 |
20kg |
|||
|
操作方式 |
鼠標或搖桿（選配） |
|||
|
最大移動速度：X、Y |
180mm/sec |
|||
|
最大移動速度：Z |
180mm/sec |
|||
|
放大倍率 |
光學放大：0.7X-4.5X 影像放大：17.5X-112.5X |
|||
|
量測軟件 |
MExact全自動版量測軟件 |
|||
|
量測分辨率 |
0.5μm |
|||
|
量測精度 |
（3+L/200）μm |
|||
|
重復精度 |
3μm |
|||
|
使用環境 |
溫度：20±5℃ |
|||
|
電腦配備 |
高性能主機+19寸熒幕 |
|||
|
電源要求 |
1-AC110V-230V，50/60HZ |
|||
