產品庫存號：
- 產品庫存號：JSKS-24

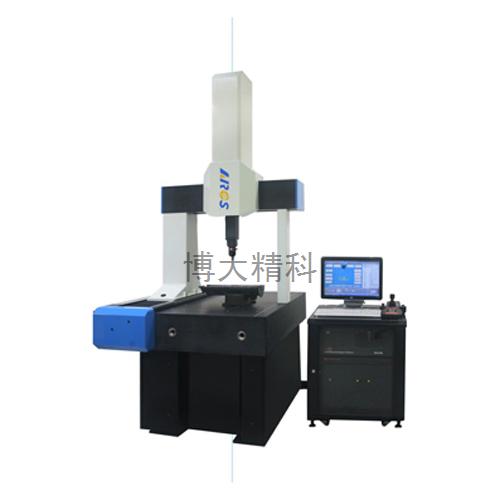

產品名稱：博大精科 PMS-564C 三次元座標量測機
★
商城價：咨詢
★
產品特點：
1、三軸均采用000級高精度花崗石導軌，使量測儀器具有良好的穩定性。
2、三軸高精度預設計空氣軸承，環狀配置，全封閉設計，無磨損，提供理想的精度和穩定性。
3、花崗巖結構，降低溫度的變化性，有效提供精度及震動阻抗。
4、采用英國Renishaw光學尺，測頭及控制器，確保精度及操控的穩定。
5、采用英國Renishaw高品質高精度的測頭系統。
6、多種測頭系統可選擇：
Mh20i手動分度式側頭座/TP20測頭
PH10T全自動分度式側頭座/TP20測頭
PH10M全自動分度式側頭座/TP20測頭/SP25M接觸掃描測頭
7、日本進口SMC公司高品質氣動原件和高精度空氣篩檢程式，確保測量儀器有效長期和穩定工作
8、美國RationalIDMIS量測軟件方便易學，使操作者能輕松完成測量任務
9、Z軸采用氣動平衡設計，大幅度提高Z軸的運動特性
10、Renishaw UCC告訴精度自動控制系統，內嵌32位元微處理器，真正實現即時控制；上下位采用光纖通訊，增強了電器抗干擾能力
★
技術規格：
|
型號 |
PMS-564M |
PMS-564C |
PMS-594C |
PMS-685C |
PMS-6125C |
PMS-8106C |
PMS-8156C |
PMS-10128C |
PMS-10188C |
PMS-121510C |
PMS-122540C |
||||||||
|
測量行程/mm |
X軸 |
550 |
500 |
500 |
600 |
600 |
800 |
800 |
1000 |
1000 |
1200 |
1200 |
|||||||
|
Y軸 |
650 |
600 |
900 |
800 |
1200 |
1000 |
1500 |
1200 |
1800 |
1500 |
2500 |
||||||||
|
Z軸 |
450 |
400 |
400 |
500 |
500 |
600 |
600 |
800 |
800 |
1000 |
1000 |
||||||||
|
測量精度/μm |
2.8+L/250 |
3.2+L/250 |
3.2+L/250 |
3.5+L/250 |
4+L/250 |
||||||||||||||
|
探測誤差/μmMPEp |
2.8 |
3 |
3.2 |
3.5 |
4 |
||||||||||||||
|
光學尺介些肚/μm |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
||||||||
|
外形尺寸/mm |
長 |
1120 |
1120 |
1120 |
1120 |
1120 |
1450 |
1450 |
1650 |
1650 |
1850 |
1850 |
|||||||
|
寬 |
1470 |
1470 |
1170 |
1170 |
2100 |
2050 |
2550 |
2250 |
2850 |
2600 |
3600 |
||||||||
|
高 |
2400 |
2400 |
2400 |
2600 |
2600 |
2800 |
2800 |
2800 |
3200 |
4200 |
5000 |
||||||||
|
整機重量/kg |
600 |
1000 |
1200 |
1800 |
2200 |
||||||||||||||
|
電源 |
220V 50/60HZ |
||||||||||||||||||
|
溫度 |
20℃±2℃ |
||||||||||||||||||
|
濕度 |
40%-70% |
||||||||||||||||||
|
供氣壓力 |
≥0.55MPa |
||||||||||||||||||
|
壓縮空氣流量 |
≥120L/min |
||||||||||||||||||
|
測頭系統 |
MH20i或PH10T+TP20 |
||||||||||||||||||
|
操作方式 |
手動式 |
自動式 |
|||||||||||||||||
|
量測軟件 |
RationalDMIS |
||||||||||||||||||
